A termikus relé működési elve és a kiválasztási óvintézkedések

Hőreléka relé család meghatározó tagja, gyakran használják a gyártásban és jelentős jelentőséggel bírnak.

A hőrelék működési elve

A hőrelé fűtőelemét, amely hőt termel, sorba kell kötni a motor áramkörével. Ez lehetővé teszi, hogy a hőrelé közvetlenül érzékelje a motor túlterhelési áramait. A hőrelé érzékelő eleme jellemzően egy bimetál szalag. A bimetál szalag két különböző lineáris tágulási együtthatójú, mechanikusan egymáshoz préselt fémlemez kompozitja. A nagyobb tágulási együtthatójú réteget aktív rétegnek, míg a kisebb tágulási együtthatóval rendelkező réteget passzív rétegnek nevezzük. Melegítéskor a bimetál szalag lineárisan kitágul. A két fémréteg eltérő lineáris tágulási együtthatója és szoros érintkezése miatt a bimetál szalag a passzív réteg felé hajlik. A hajlítás által generált mechanikai erő hatására az érintkezők működnek.

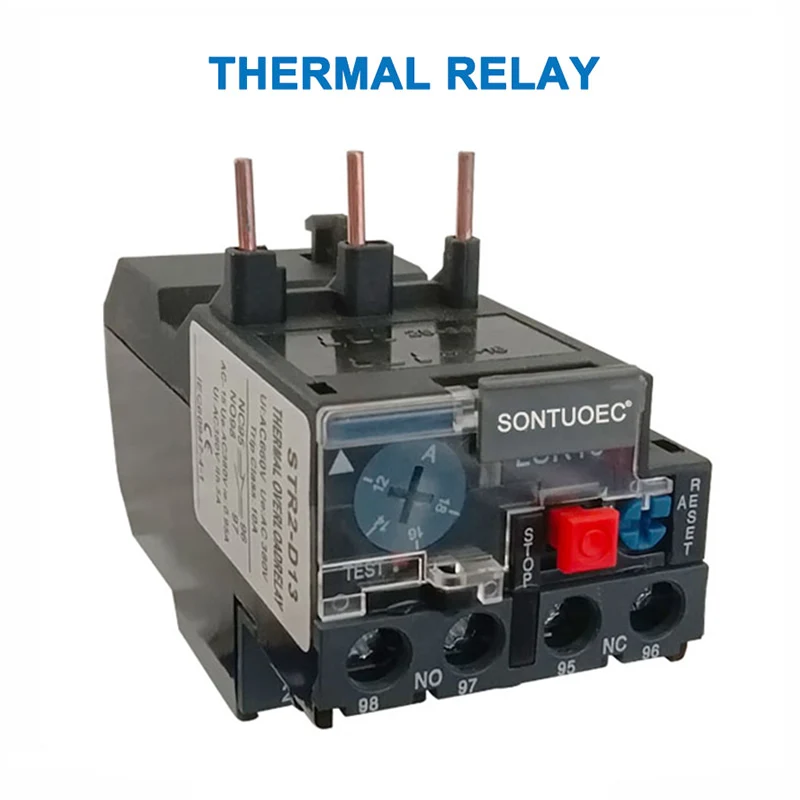

Termikus relé boncolása

Ahőreléegy fűtőelemből, egy bimetál szalagból, érintkezőkből, valamint egy erőátviteli és beállító mechanizmusból áll. A fűtőelem egy kis ellenállású ellenálláshuzal, amely sorba van kapcsolva a védett motor fő áramkörével. A bimetál szalagot két különböző hőtágulási együtthatójú fémlemez egymáshoz préselésével alakítják ki. A motor túlterhelése esetén a fűtőelemen átfolyó áram meghaladja a beállított áramerősséget, aminek következtében a bimetál szalag a hő hatására felfelé hajlik, elválik a lemeztől és kinyitja az alaphelyzetben zárt érintkezőt. Mivel az alaphelyzetben zárt érintkező a motor vezérlőáramköréhez van kötve, ennek nyitása feszültségmentesíti a csatlakoztatott mágneskapcsoló tekercset, ezáltal kinyitja a kontaktor főérintkezőit és feszültségmentesíti a motor fő áramkörét, így biztosítva a túlterhelés elleni védelmet.

A hőrelé funkciója

Elsősorban aszinkron motorok túlterhelés elleni védelmére szolgál. Működési elve, hogy amikor a túlterhelési áram áthalad a hőelemen, a bimetál szalag felmelegszik és meghajlik, tolja az aktuátort és működteti az érintkezőket, ezáltal leválasztja a motor vezérlő áramkörét és leállítja a motort, így biztosítva a túlterhelés elleni védelmet. Mivel a hajlítási folyamat során a bimetál szalag hőátadása hosszú ideig tart, a hőrelék nem használhatók rövidzárlat elleni védelemre; csak túlterhelés elleni védelemként használhatók túlterhelés elleni hőrelékhez.

A hőrelé célja

Hőrelék aelsősorban az áramkör túlterhelés elleni védelmére használják.

 Működési elvük az, hogy amikor túlterhelési áram áthalad egy hőelemen, a bimetál szalag felmelegszik és meghajlik, tolja az aktuátort és működteti az érintkezőket, ezáltal leválasztja az áramkört és leállítja a terhelést, így biztosítva a túlterhelés elleni védelmet. Mivel a bimetál szalag hőátadása a hajlítási folyamata során hosszú ideig tart, a hőrelék nem használhatók rövidzárlat elleni védelemre, csak túlterhelés elleni védelemre.
