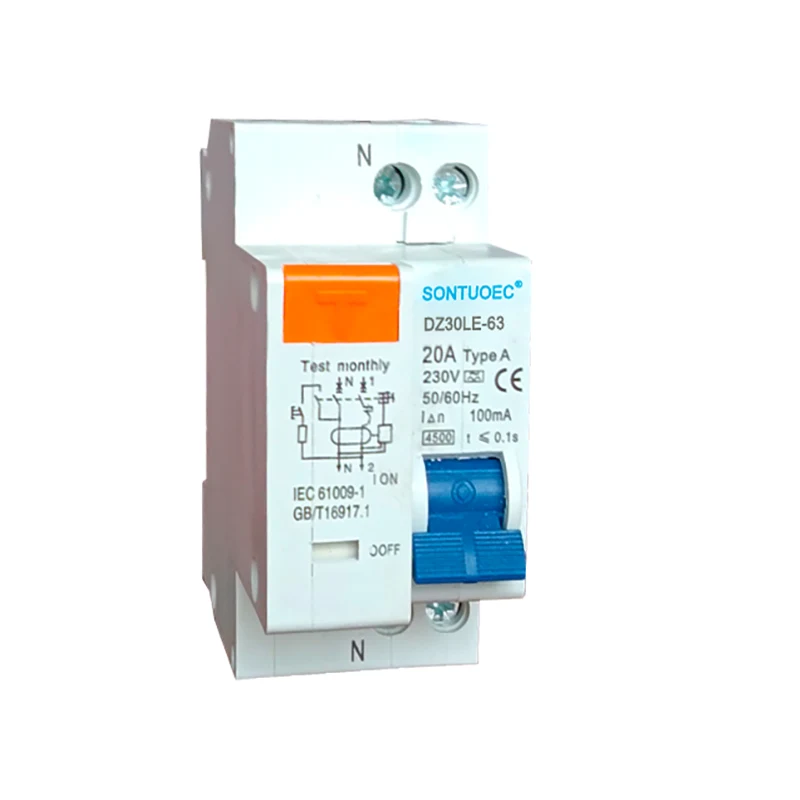

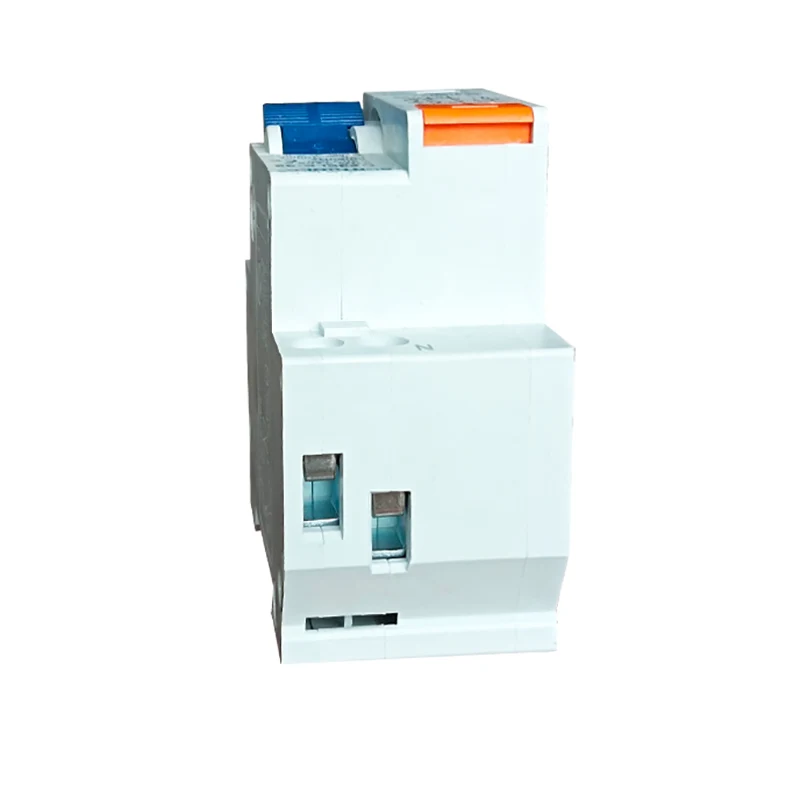

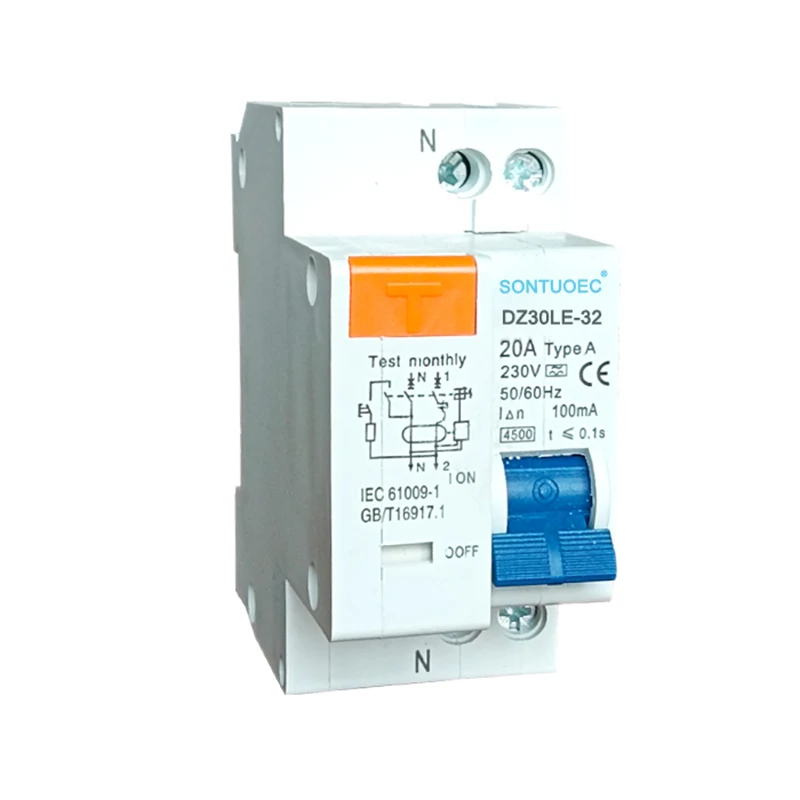

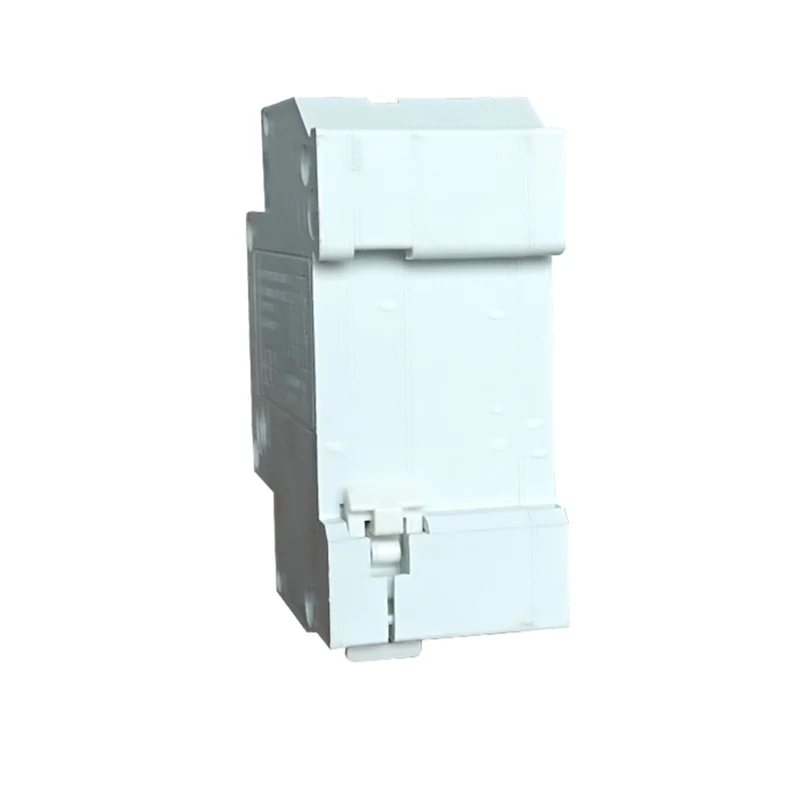

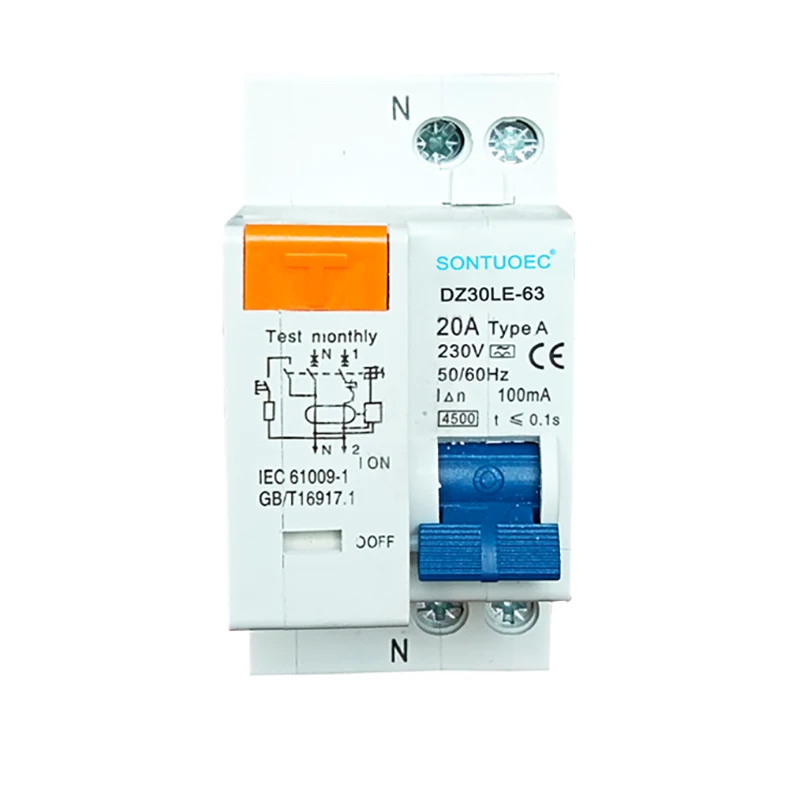

1P+N elektronikus típusú RCBO

1P+N elektronikus típusú RCBOIS Egy speciális megszakító típus, amely az elektromágneses alapelvet használja az áramkörben lévő maradék áram (szivárgási áram) észlelésére és levágására, ezáltal megakadályozva az elektromos tüzeket és a személyes áramütéses baleseteket. Ugyanakkor túlterhelt védelmi funkcióval is rendelkezik, amely automatikusan levághatja az áramellátást, amikor az áramkört túlterhelik vagy rövidzárlatúak, hogy megvédjék az áramkör és a berendezés biztonságát.

Modell:DZ30LE-63

Kérdés küldése

termékleírás

Terméknév	DZ30L-63
Modell	Elektronikus típus (MCB+RCD)
Pólus	1P+N	1P+N
Névleges áram (A)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Névleges feltételes maradék rövidzárlat	3ka, 4,5 ka; 6Ka
Standard	IEC61009-1
Elektro-machanikai állóképesség	Több mint 4000 ciklus
Névleges maradék működési áram	10MA, 30MA, 100MA, 300MA, 500MA

Működési elv

 A maradék áram detektálása: Ha az áramkörben fennmaradó áram van, az RCBO -ban a nulla szekvencia -áram transzformátor felismeri ezt a jelet, és elektromos jelzé alakítja a feldolgozáshoz.

 Jelfeldolgozás és összehasonlítás: A kimutatott maradék áramjelet amplifikálják, szűrjük és feldolgozzuk, majd összehasonlítják az előre beállított művelet áram értékével.

 Kihúzási művelet: Ha a maradék áram eléri vagy meghaladja az előre beállított művelet áram értékét, az RCBO kiváltja a kioldó mechanizmust a fő áramköri teljesítmény levágására.

Jellemzők és előnyök

 Elektromágneses elv: Az elektromágneses elv felhasználása a maradék áram detektálásához nagy érzékenység és gyors válasz sebessége jellemzi.

 Többfunkciós védelem: A maradék áramvédelmi funkció mellett túláram-védelmi funkcióval is rendelkezik, amely átfogóan megvédi az áramkörök és berendezések biztonságát.

 Biztonságos és megbízható: Az RCBO a fejlett elektronikus alkatrészeket és a kibocsátási mechanizmust alkalmazza, amelynek nagy a megbízhatósága és biztonsága.

 Könnyen telepíthető és karbantartható: Az RCBO szerkezete ésszerűen megtervezett, könnyen telepíthető és ugyanakkor könnyű karbantartást és átalakítást végezni.

Ez az 1P+N elektronikus RCBO típusú RCBO-t a megszakító és a maradék áramkombináció kombinációjaként, amelyek megvédik az embert az elektromos hibától a túláram, rövidzárlat, a földhibás áram miatt. Önvédelem a maximális rövidzárlat-áram 32A vagy 63A-ig. És tartsa be a standard IEC/EN 61009.1 -et.

1. Biztosítson védelmet a Föld hibája/szivárgási árama és az elszigeteltség funkciója ellen

2. A nagy rövidzárlati áram ellenáll a kapacitásnak

3.A csatlakozható a terminál és a PIN/villa típusú BusBar csatlakozáshoz

4. Ujjvédett csatlakozási csatlakozókkal felszerelt

5.Automatikusan válassza ki az áramkört, amikor a Föld hibája/szivárgási árama bekövetkezik, és meghaladja a névleges érzékenységet

(

1P+N Electronic Type RCBO
