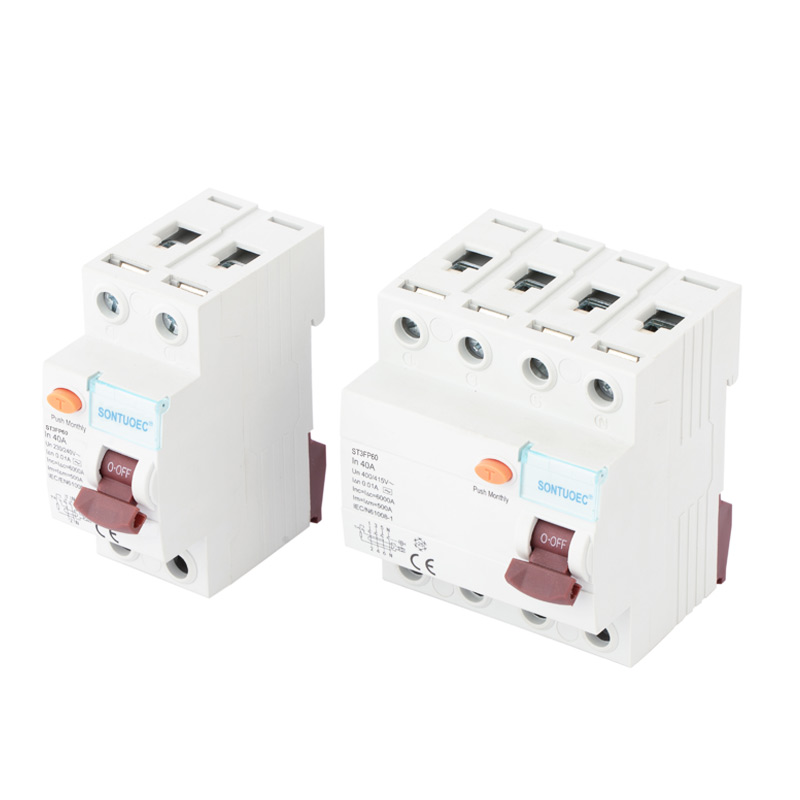

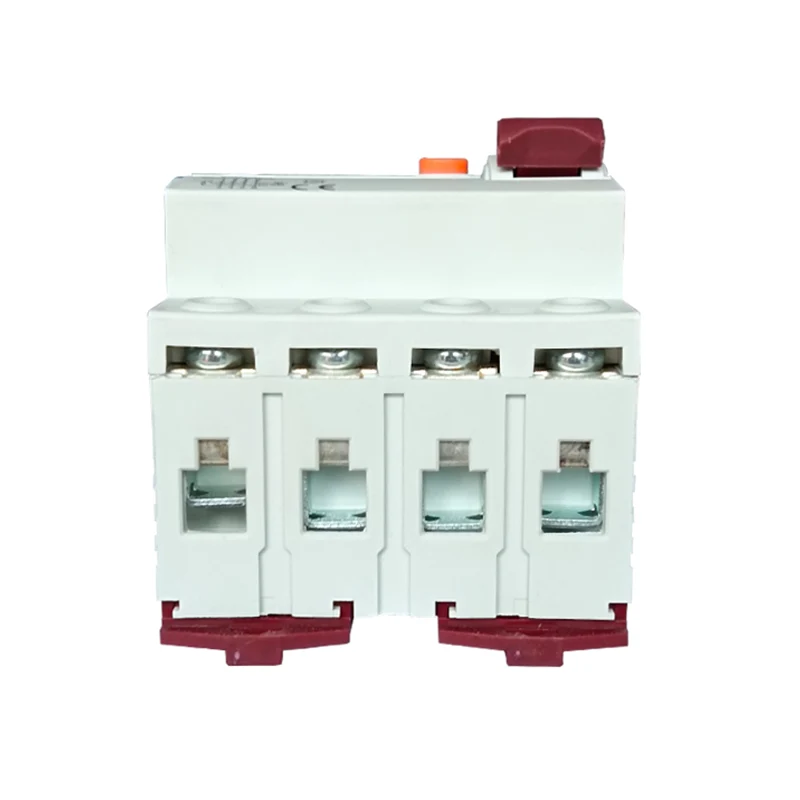

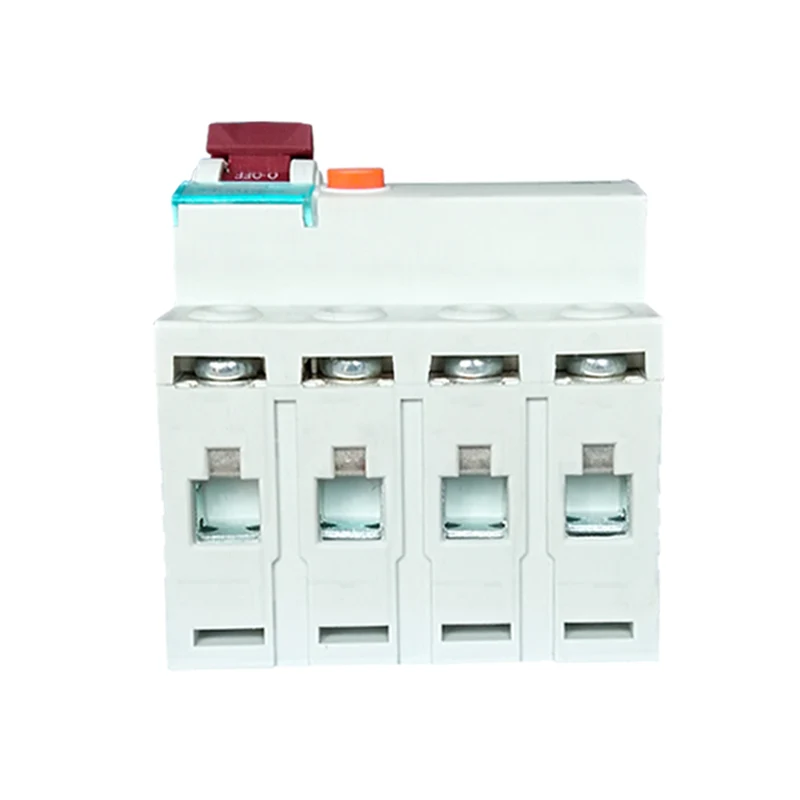

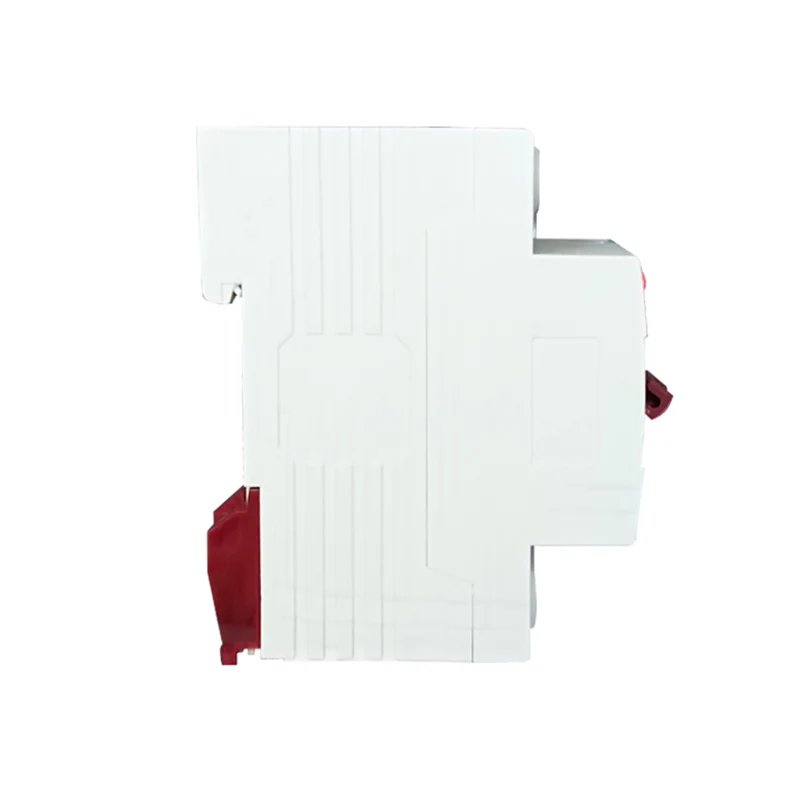

4P 40A/10MA maradványáram -megszakító

A 4P 40A/10MA maradékáram-megszakító egy 4 oszlop (azaz 3 fázisú tűz és nulla vezetékek) fennmaradó áramlási megszakítója, amelynek 40 amperre van besorolva, és képes automatikusan levágni az áramkört, amikor az áramkörben a maradék áramot 10 milliamps vagy annál magasabbak. A készüléket elsősorban az elektromos tüzek és az áramütéses balesetek megelőzésére, valamint a személyes és a berendezések biztonságának védelmére használják.

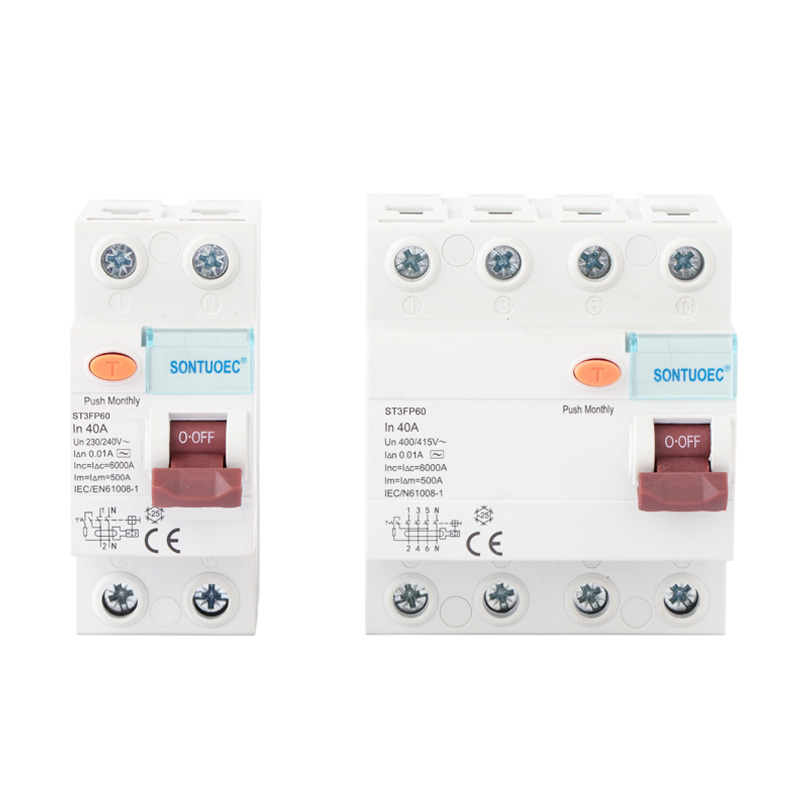

Modell:ST3FP60

Kérdés küldése

termékleírás

Modell:	St3fp60
STANDARD	IEC61008-1
A maradék áram tulajdonságai:	És és és
Pólusszám:	2p, 4p
Minősített áram:	16a, 25a, 32a, 40a, 63a;
Névleges feszültség:	230/400V AC
Névleges frekvencia:	50/60Hz
A névleges maradék működési áram iAN:	10MA, 30MA, 100MA, 300MA, 500MA
A névleges maradék nem működő áram I ΔNO:	≤0,5iA
A névleges feltételes rövidzárlati áram:	6000a
Névleges feltételes maradék rövidzárlat ITARY IAC:	6000a
Kitörési időtartam:	Pillanatnyi kioldás ≤0,1 másodperc
Maradék kioldási áramtartomány:	0,5iA ~ iAn
Elektromechanikus kitartás:	4000 ciklus
Rögzítő nyomaték:	2,0 nm
Csatlakozási terminál:	Csavaros terminál pillér csatlakozó
Telepítés:	35 mm -es DIN vasúti rögzítés

Működési alapelv

Ennek a megszakítónak a működési elve a jelenlegi egyenleg elven alapul. Normál körülmények között az áramkörbe belépő és elhagyó áramoknak egyenlőnek kell lenniük egy terhelésen áthaladó vonalban. Ha azonban a vonalban van egy szigetelési hiba, vagy amikor egy ember érintkezik az áramkörrel, ez az áramszivárgáshoz vezethet, így az áramlatok az áramkörbe kiegyensúlyozatlanok. Ezen a ponton a megszakító belsejében lévő aktuális transzformátor felismeri ezt a kiegyensúlyozatlan áramot, és elektromos jelké alakítja. Az elektronikus áramkör erősíti, összehasonlítja és feldolgozza ezt a jelet, és amikor a jel eléri az előre beállított küszöböt, azaz amikor a maradék áram eléri vagy meghaladja a 10 milliampsot, a megszakító gyorsan levágja az áramkört.

4P 40A/10mA Residual Current Circuit Breaker

Fő jellemzők

Nagy érzékenység: Képes kimutatni az apró szivárgási áramot (10 mA), és időben levágni az áramkört, hogy megakadályozzák az elektromos tüzek és az áramütéses balesetek.

Gyors válasz: Miután a szivárgási áramot észlelték, a megszakító nagyon rövid idő alatt levágja az áramkört (általában tíz milliszekundumon belül).

Sokoldalúság: Az alapvető szivárgásvédelmi funkció mellett a megszakítónak túlterhelése és rövidzárlati védelmi funkciói is vannak.

Könnyen telepíthető és karbantartható: Általában a modulizált kialakítást alkalmazza, amely könnyen telepíthető és lebontható. Eközben egyszerű belső felépítése megkönnyíti a karbantartást és a nagyjavítást.
