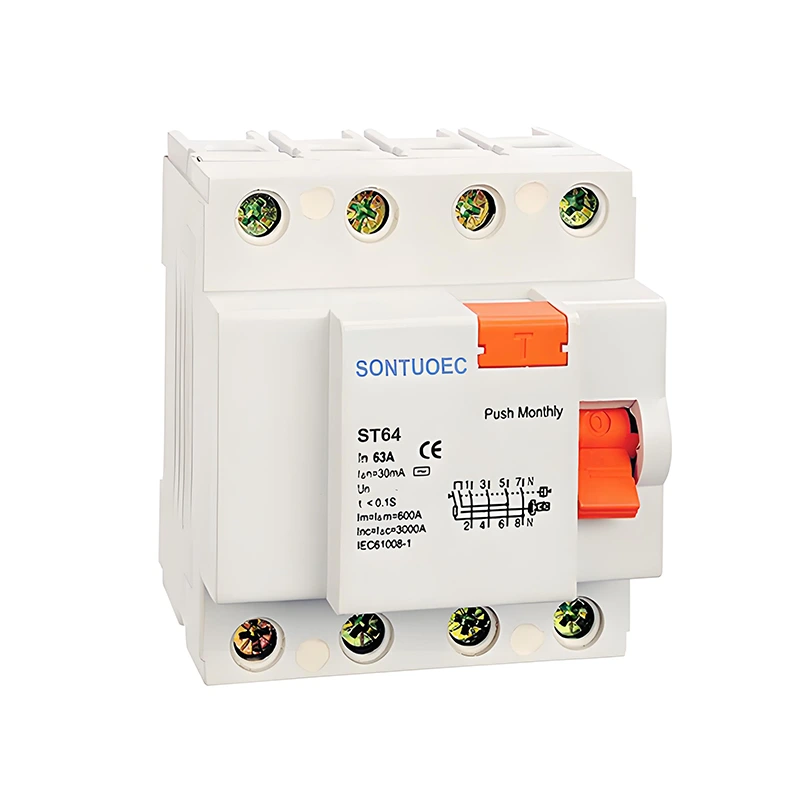

4P 63A /30MA maradék áramkiráncsoport megszakító

A 4P 63A /30MA maradék áram -megszakítója egy maradék áram -megszakító, négy oszlop (P), amelynek névleges árama 63a és maradék hatású (azaz a szivárgási aktuális áram) 30 mA.

Modell:ST60

Kérdés küldése

termékleírás

STANDARD:	IEC 61008-1
Modell:	ST60
A maradék áram tulajdonságai:	És és és
Pólusszám:	2p, 4p
Minősített áram:	16a, 25a, 32a, 40a, 63a;
Névleges feszültség:	230/400V AC
Névleges frekvencia:	50/60Hz
A névleges maradék működési áram iAN:	10MA, 30MA, 100MA, 300MA, 500MA
A névleges maradék nem működő áram I ΔNO:	≤0,5iA
A névleges feltételes rövidzárlati áram:	6000a
Névleges feltételes maradék rövidzárlat ITARY IAC:	6000a
Kitörési időtartam:	Pillanatnyi kioldás ≤0,1 másodperc
Maradék kioldási áramtartomány:	0,5iA ~ iAn
Elektromechanikus kitartás:	4000 ciklus
Rögzítő nyomaték:	2,0 nm
Csatlakozási terminál:	Csavaros terminál pillér csatlakozó
Telepítés:	35 mm -es DIN vasúti rögzítés

Működési alapelv

A 4P 63A /30MA maradék áram -megszakító működési alapelve az elektromágneses indukció elvén alapul. Ha az áramkörben fennmaradó áram meghaladja a beállított értéket, akkor a maradékárammal arányos mágneses fluxus jön létre, és ez a fluxus a felszabadulási mechanizmust hajtja végre, így a megszakító gyorsan levágja az áramkört. Ugyanakkor az RCCB túlterhelés és rövidzárlat védelmi funkciója is van, amikor az áramkörben az áram meghaladja a névleges értéket, akkor a sztriptíz mechanizmus működését is kiváltja.

Fő jellemzők

Négy pólusú kialakítás: A 4P azt jelenti, hogy a megszakítónak négy terminálja van, amelyeket általában háromfázisú négy vezetékes vagy egyfázisú három vezetékes áramkörökben használnak, amelyek képesek egyidejűleg levágni az összes fázis- és nulla (vagy semleges) áramot.

Magas névleges áram: A 63A névleges áram miatt a megszakító képes nagyobb terheléseket hordozni, amely alkalmas a nagy teljesítményű elektromos berendezések védelmére.

Érzékeny szivárgás -észlelés: A 30 mA maradék akcióáram beállítása nagyon alacsony, amely gyorsan felismeri az apró szivárgást az áramkörben, és időben levághatja az áramkört, hogy biztosítsa a személyzet és a berendezések biztonságát.

Biztonságos és megbízható: Az RCCB fejlett kiadási mechanizmust és érintkezési anyagokat alkalmaz, kiváló elektromos és mechanikai tulajdonságokkal, amelyek a balesetek megelőzésére szolgáló hibák esetén a túlterhelés, a rövidzárlat, a rövidzárlat és a szivárgás esetében biztosíthatják az áramkört.

Alkalmazási forgatókönyv

A 4P 25A/30MA RCCB -t széles körben használják különféle helyzetekben, amelyek elektromos védelmet igényelnek, például:

Lakossági és kereskedelmi épületek: Az elektromos berendezések és a személyi biztonság védelmére, az elektromos ütközések és az elektromos tüzek megelőzésére használják.

Ipari gyártási vonalak: Az elektromos berendezések, például a motorok, a transzformátorok és más elektromos berendezések védelmére használják a normál üzemeltetéstől, megakadályozva a berendezések károsodását és leállítást a szivárgás, a túlterhelés és más okok miatt.

Nyilvános létesítmények: például kórházak, iskolák, könyvtárak és más helyek, amelyeket az elektromos berendezések biztonságos működésének és a személyzet biztonságos használatának biztosítása érdekében használnak.
