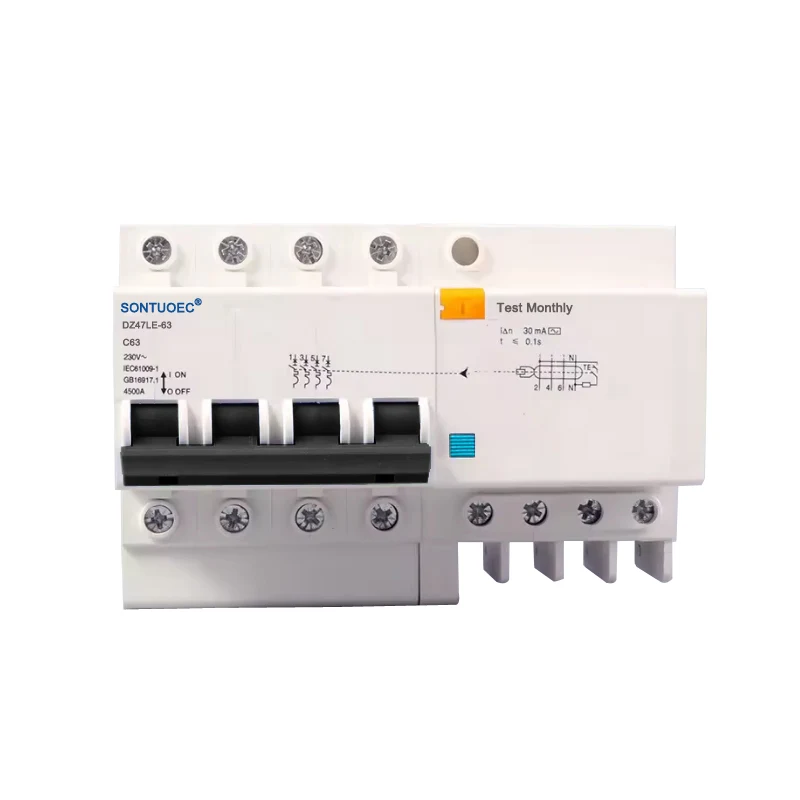

4P RCBO AC típus

A 4P RCBO AC Type egy 4 pólusú megszakító, amely egyesíti a maradékáram- és túláramvédelmi funkciókat, kifejezetten váltóáramú (AC) áramkörökhöz tervezve. Automatikusan meg tudja szakítani az áramellátást, ha maradékáramot (azaz szivárgási áramot) észlel az áramkörben, hogy elkerülje az elektromos tüzeket és a személyi áramütéses baleseteket. Ugyanakkor túláramvédelmi funkcióval is rendelkezik, amely túlterhelés vagy rövidzárlat esetén automatikusan megszakítja az áramellátást az áramkör és a berendezések biztonságának védelme érdekében.

Modell:DZ47LE-63

Kérdés küldése

termékleírás

név	Maradékáramkör-megszakító túláramvédelemmel
jellemzői	túlterhelés/zárlat/szivárgás elleni védelem
Pólus sz	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Breaking Capacity	3kA,4.5KA,6KA
Besorolt aktuális (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Névleges maradék üzemi áram:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Névleges feszültség (V)	240/415v
telepítés	din sín típusú
standard	IEC61009-1, GB16917-1
tanúsítvány	CE

Működési elv

A 4P RCBO AC típus működési elve az áramok vektorösszegén és az elektromágneses elveken alapul. Ha az áramkörben a tűz (L) és nulla (N) vezetékeken nem egyenlő nagyságrendű, akkor a transzformátor áramkör primer oldalán lévő áramok vektorösszege nem nulla, ami indukált feszültséget generál a szekunder oldali tekercsben. Ez az indukált feszültség hozzáadódik az elektromágneses reléhez, és gerjesztőáramot generál, amely fordított lemágnesező erőt hoz létre. Amikor a hibaáram eléri az RCBO üzemi áramértékét, ez a fordított lemágnesező erő hatására az elektromágneses relé belsejében lévő armatúra leválik a járomról, működésbe hozva a működtető mechanizmust, és megszakítja a hibaáram áramkört.

A DZ47LE-63 sorozatú elektronikus földzárlat-védelmi megszakító alkalmas egyfázisú, 50 Hz/60 Hz váltakozó áramú, 230 V névleges feszültségű és 6A ~ 63A névleges áramkörre; 400V háromfázisú AC 50Hz/60Hz áramkörhöz. Megvédheti az áramkört a túlterheléstől és a rövidzárlattól. Ennek a terméknek az előnyei a kis térfogatú, nagy megszakítóképességűek, a feszültség alatti vezeték és a nullavonal egyidejűleg elszakad, védve a személyt az áramszivárgástól is, ha a tűzvezeték és a nullavonal fordítottan csatlakozik.

Megfelel az IEC61009-1,GB16917.1 szabványnak.

Funkció:

1) Védelmet nyújt áramütés, földzárlat, szivárgási áram ellen;

2) Védelmet nyújt túlterhelés, rövidzárlat és túlfeszültség ellen;

3). Kis térfogat, nagy megszakítóképesség; a feszültség alatt álló vezeték és a nullavonal egyidejűleg megszakad;

4). Kis méret és súly, egyszerű telepítés és vezetékezés, magas és tartós teljesítmény

5). Biztosítsa a pillanatnyi feszültség és pillanatnyi áram okozta hibás működési kioldást.

Jellemzők és előnyök

Többfunkciós védelem: A 4P RCBO AC Type kombinálja a maradékáram-védelmet és a túláramvédelmet, hogy átfogó védelmet nyújtson az áramkörök és berendezések számára.

Magas érzékenység: Rendkívül érzékeny védelem a hirtelen fellépés vagy a maradék szinuszos váltóáram lassú emelkedése ellen biztosítja a leválasztást.

Széleskörű felhasználási terület: Alkalmas háztartási, ipari és kereskedelmi áramelosztó rendszerek váltakozó áramú áramköreihez, különösen egy tűz-egy-nulla vezetékekhez.

Könnyen telepíthető és karbantartható: ésszerű szerkezeti felépítés, könnyen telepíthető, ugyanakkor könnyen elvégezhető karbantartás és nagyjavítás.

Alkalmazási forgatókönyvek

A 4P RCBO AC típust széles körben használják AC áramkör védelmére otthonokban, irodákban, kereskedelmi helyiségekben és ipari létesítményekben. Különösen alkalmas mind a tűz, mind a nulla vezetékek védelmét igénylő alkalmazásokhoz, mint például világítási áramkörök, aljzatáramkörök és berendezések, például motorok védelme.
