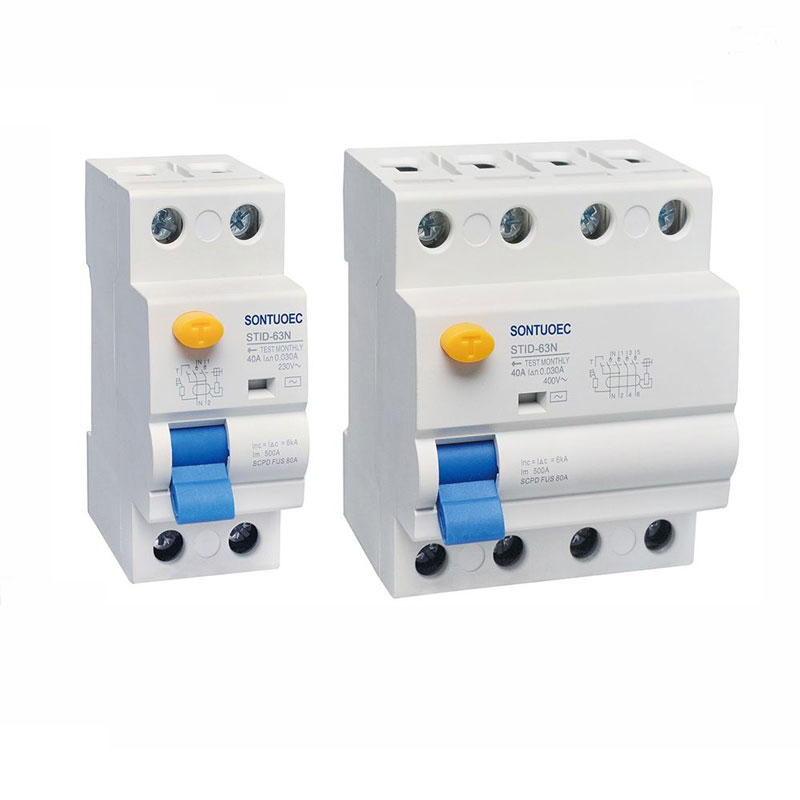

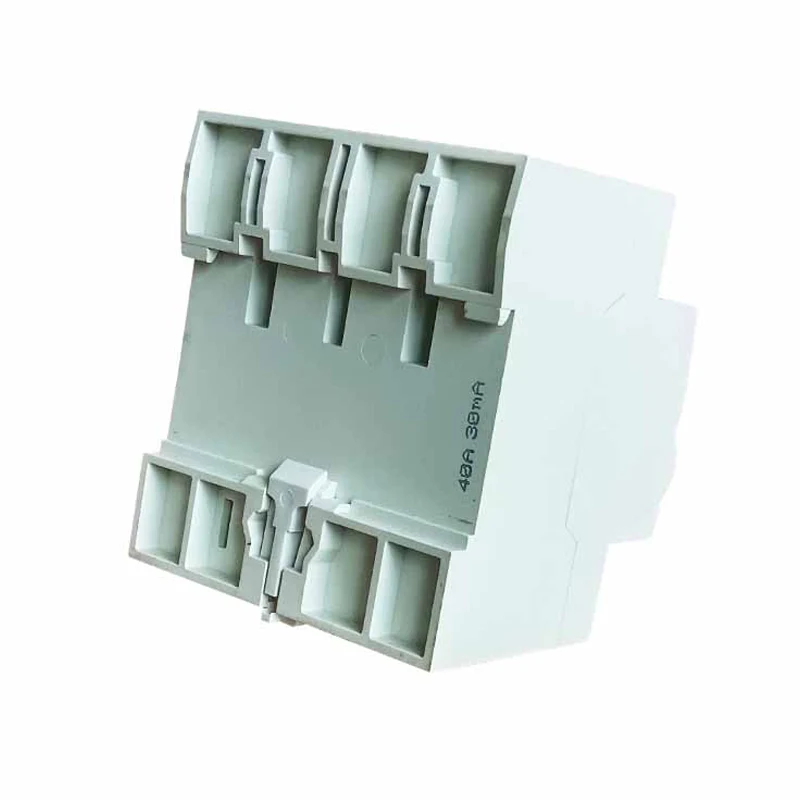

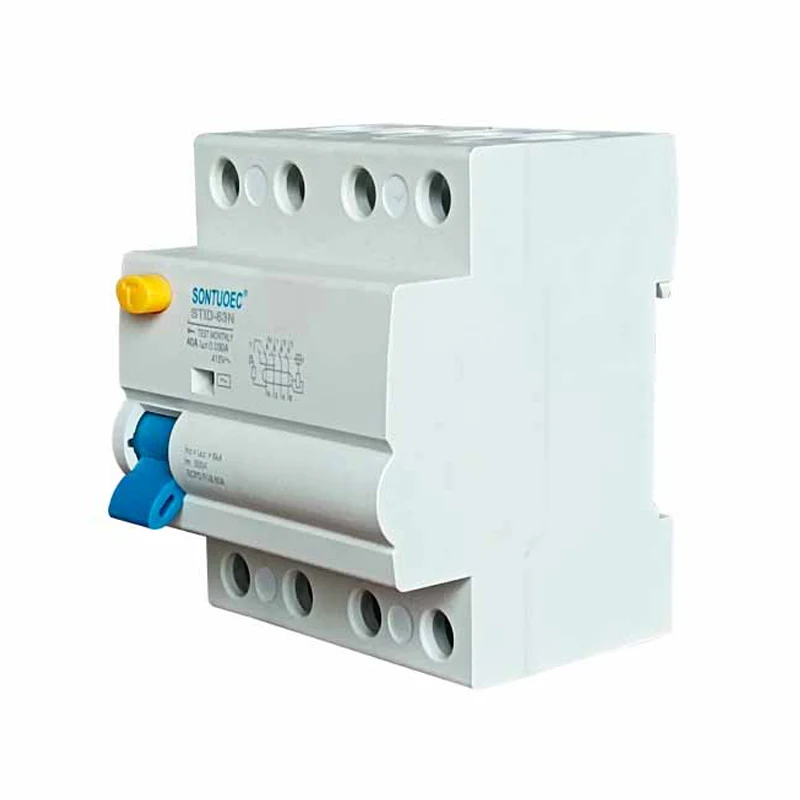

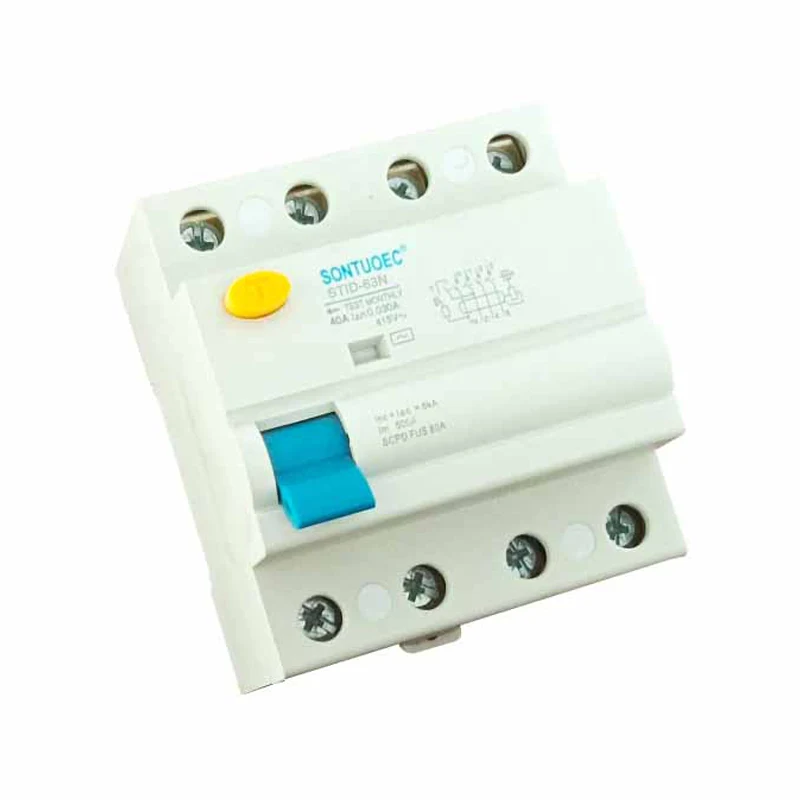

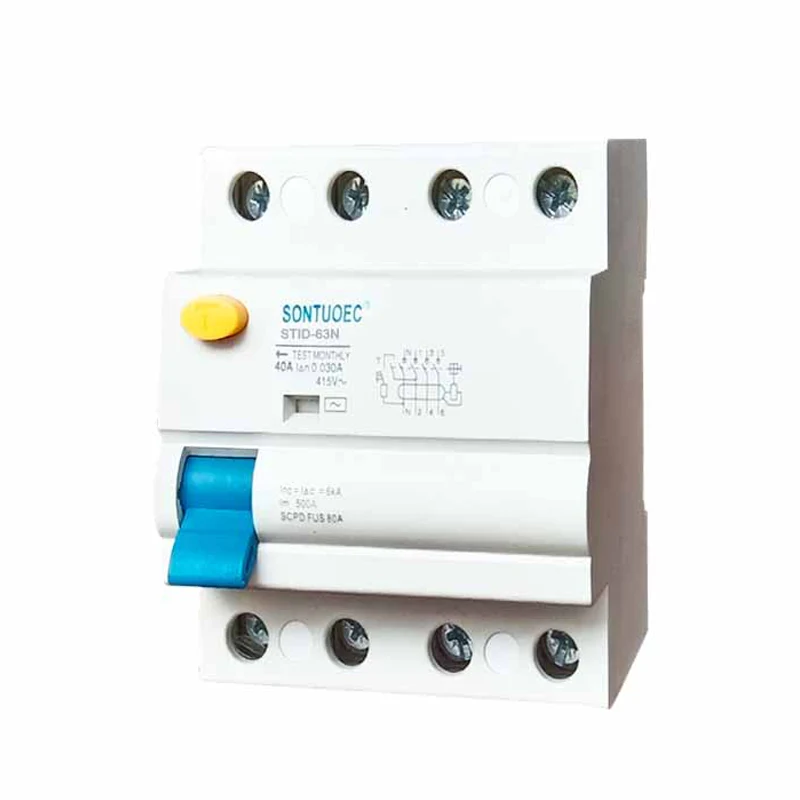

63a/100 mA maradékáramú áramköri megszakító RCCB

A 63a/100 mA maradék áramlási megszakítója az RCCB áram az áramkörben, kivéve a normál működési áramot, amelyet a berendezések szigetelésének károsodása, a személyzet villamosenergia -ütése vagy a földhibák miatt lehet előállítani stb. Az RCCB fő funkciója az áramkör gyors levágása, ha a maradék áramot túllépik az előzetes érték értékének, ezáltal megakadályozva az elektromos ütés -hatások és az elektromos áramok.

Modell:STID-63N

Kérdés küldése

termékleírás

STANDARD:	IEC 61008-1
Modell:	Jel-63N
A maradék áram tulajdonságai:	És és és
Pólusszám:	2p, 4p
Minősített áram:	16a, 25a, 32a, 40a, 63a;
Névleges feszültség:	230/400V AC
Névleges frekvencia:	50/60Hz
A névleges maradék működési áram iAN:	10MA, 30MA, 100MA, 300MA, 500MA
A névleges maradék nem működő áram I ΔNO:	≤0,5iA
A névleges feltételes rövidzárlati áram:	6000a
Névleges feltételes maradék rövidzárlat ITARY IAC:	6000a
Kitörési időtartam:	Pillanatnyi kioldás ≤0,1 másodperc
Maradék kioldási áramtartomány:	0,5iA ~ iAn
Elektromechanikus kitartás:	4000 ciklus
Rögzítő nyomaték:	2,0 nm

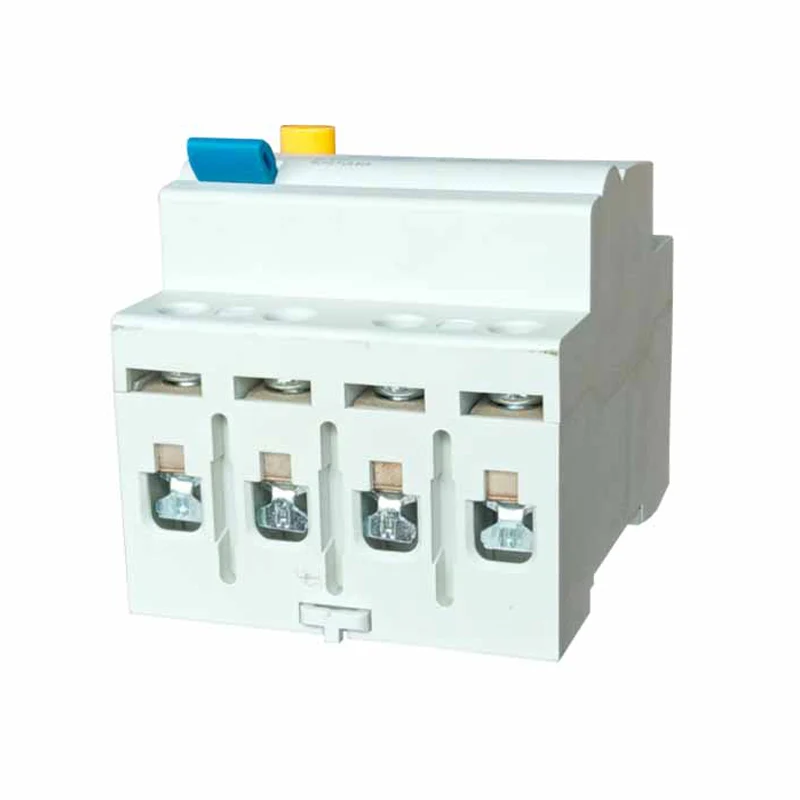

Csatlakozási terminál:	Csavaros terminál pillér csatlakozó
Telepítés:	35 mm -es DIN vasúti rögzítés

Működési alapelv

Az RCCB működési elve az elektromágneses indukció és az aktuális egyensúly alapelvein alapul. Amikor az áramkörben fennmaradó áram áthalad a transzformátoron, a transzformátor megfelelő mágneses fluxust generál. Ezt a mágneses fluxust elektromos jelzé alakítják át, és elektronikus áramkörrel dolgoznak fel. Amikor a feldolgozott elektromos jel eléri az előre beállított küszöböt, az RCCB kiváltja a felszabadulási mechanizmust, ami miatt a megszakító gyorsan levágja az áramkört.

Fő jellemzők

Nagy érzékenység: Az RCCB képes kis maradékáramok kimutatására, általában kevesebb, mint 30 mA (a pontos érték a termék specifikációitól függ), ami elősegíti az áramkörök időben történő levágását, mielőtt az áramütéses balesetek bekövetkeznek.

Gyors válasz: Az RCCB néhány milliszekundumon belül gyorsan levághatja az áramkört, miután felismeri a maradék áramot, ami ténylegesen megakadályozza az áramütéses balesetek és az elektromos tüzek terjedését.

Biztonságos és megbízható: Az RCCB a fejlett elektronikus alkatrészeket és a leválasztó mechanizmust alkalmazza nagy megbízhatósággal és stabilitással. Ugyanakkor túlterhelés és rövidzárlat védelmi funkciói is vannak, amelyek teljes mértékben megvédhetik az áramkörök és a berendezések biztonságát.

Könnyen telepíthető és karbantartható: Az RCCB általában moduláris kialakítást, kompakt szerkezetet és könnyen telepíthető. Ezenkívül könnyen ellenőrzhető és cserélheti a kapcsolatokat a rutin karbantartáshoz és ellenőrzéshez.

Alkalmazási forgatókönyvek

A 63A/100MA maradékáramú megszakító RCCB -t széles körben használják különféle helyzetekben, ahol elektromos védelemre van szükség, ideértve, de nem kizárólag, a következőkre:

Lakossági és kereskedelmi épületek: Az elektromos berendezések és a személyi biztonság védelme az elektromos ütéses balesetek és az elektromos tüzek ellen. Az otthonokban az RCCB -ket általában elosztó dobozokba telepítik, mint az otthoni áramkörök fő vagy fióktelepének védelmét.

Ipari gyártósor: Az elektromos berendezések, például a motorok, a transzformátorok stb. Normál működésének védelmére, valamint a szivárgás és a túlterhelés által okozott berendezések károsodásának megelőzésére szolgál. Az ipari mezőben az RCCB -ket általában az elektromos berendezések teljesítményének végére telepítik, mint a berendezés védelmi eszközét.

Nyilvános létesítmények: például kórházak, iskolák, könyvtárak és más helyek, az RCCB -ket használják az elektromos berendezések biztonságos működésének és a személyzet biztonságos használatának biztosítására. Ezeknek a helyeknek általában magasabb követelményei vannak az elektromos biztonságra, tehát az RCCB -ket szélesebb körben használják.
