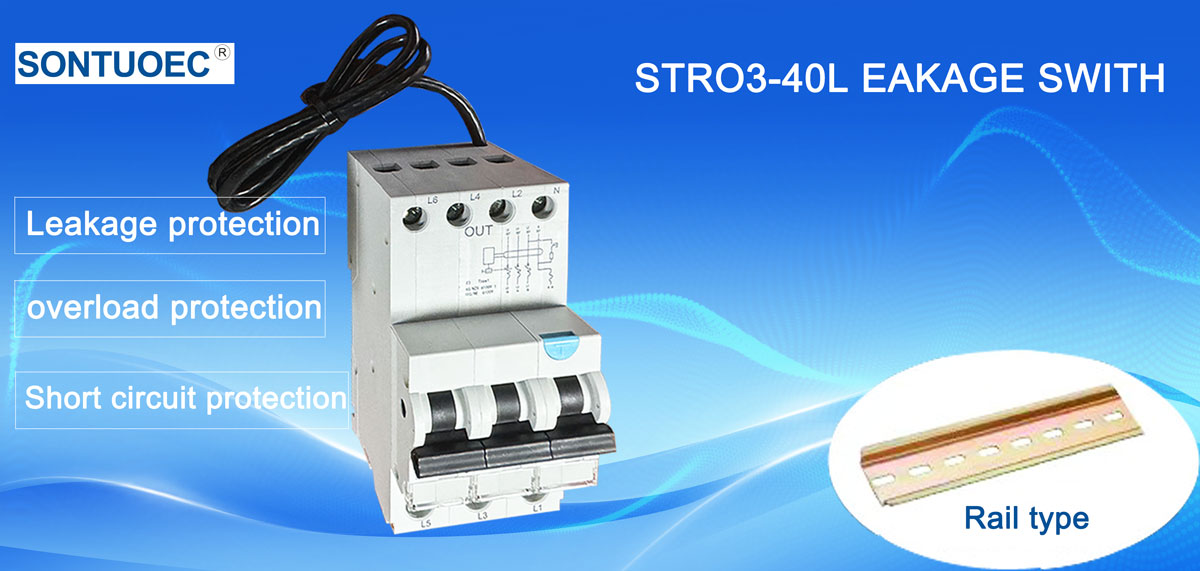

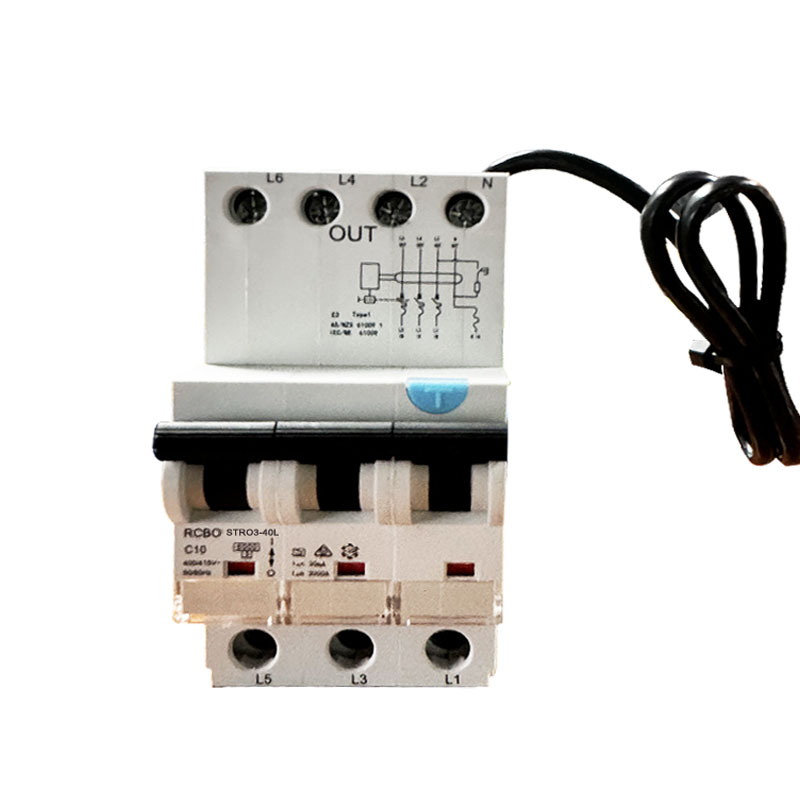

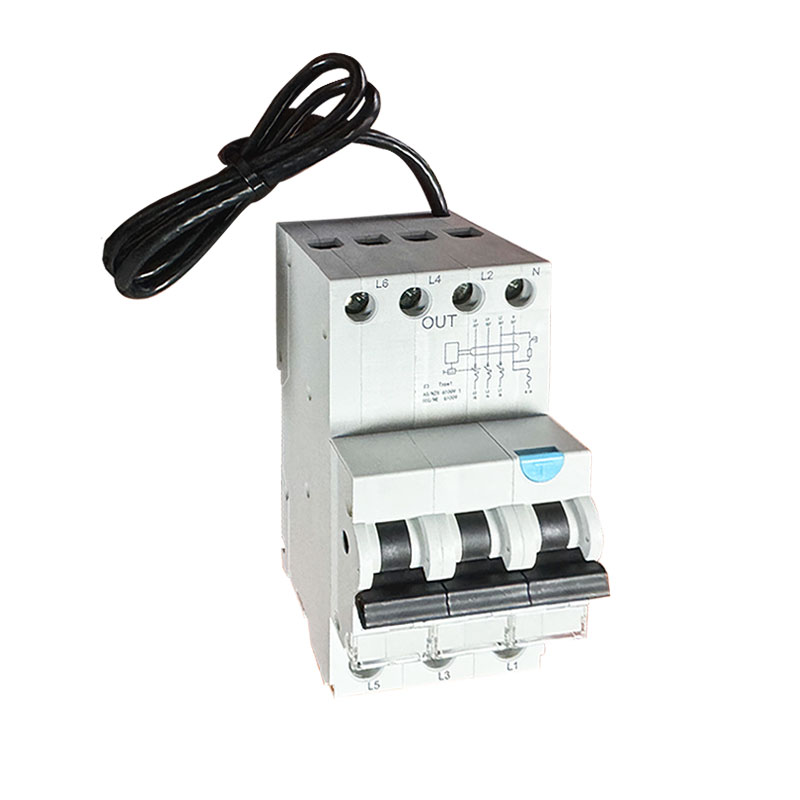

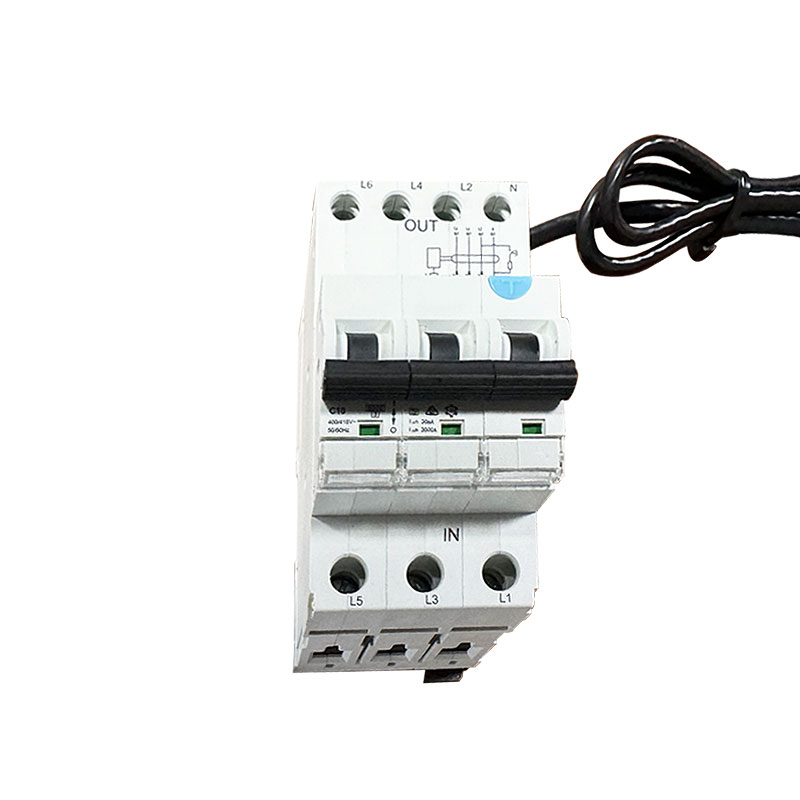

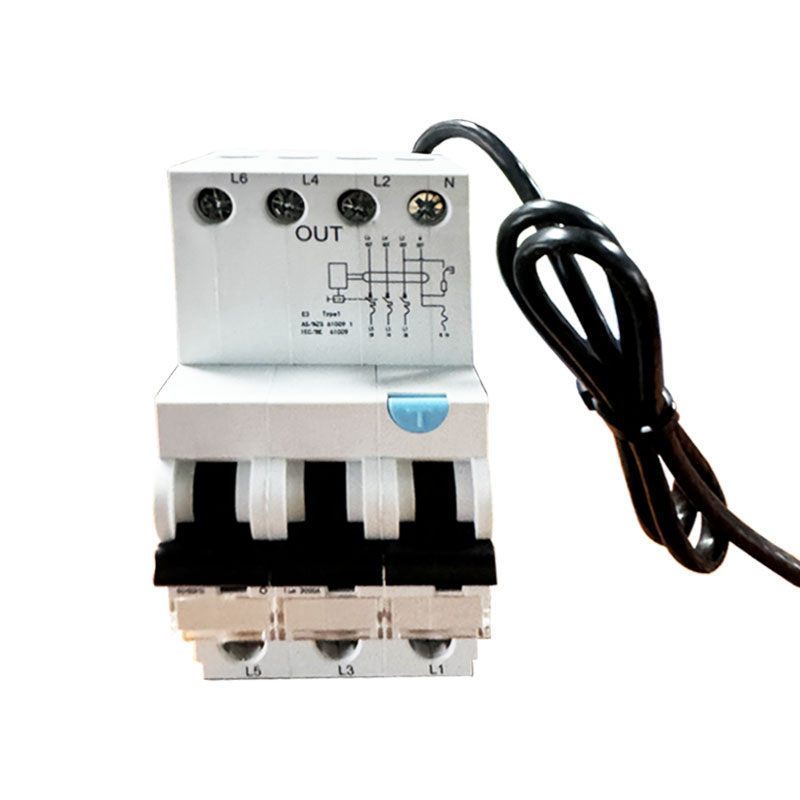

6Ka 3p+N szivárgási megszakító A (AC) típusú RCBO kábelrel

A Sontuoec az egyik kínai beszállító/gyártó, amely különféle kicsi elektromos készülékek előállítására szakosodott, 6KA 3P+N szivárgási megszakító A (AC) Type RCBO -t főként AC 50Hz -ben (60 Hz), a névleges feszültség 110/220V, 120/240 V, a 6A -tól a 40A alacsonyabb feszültség -elosztási rendszerig. Az RCBO Stro3-40L megegyezik az MCB+RCD funkcióval; Az elektromos ütésvédelemhez és az emberi közvetett érintkezésvédelemhez, az elektromos berendezések védelméhez használják, amikor az emberi test villamos energiát vagy az elektromos hálózat szivárgását érinti, meghaladja a meghatározott értéket, a terhelés és a rövidzárlat védelmét.

Modell:STRO3-40L

Kérdés küldése

termékleírás

Műszaki adatok:

Szandard

IEC/EN61009-1

Elektromos jellemzők

Típusú hullám a földszivárgás formája érzékelt)

Elektromágneses beír

A névleges áram

És és és

Oszlopok

(1P+N)

Névleges feszültség

110/220,120 V

Minősített áram:

6,10,16,20,25,32,40a

Névleges érzékenység i △ n

0,01,0,03,0,1

Szigetelési feszültség felhasználói felület

500

Minősített maradékkészítés és

500

Bontási kapacitás i △ m

Rövidzárlati áram i △ c

6000

SCPD biztosíték

6000, 10000a

Bitmapbitmapbitmapbitmap

Névleges frekvencia

50/60

Szennyeződés

Mechanikai jellemzők

Elektromos élet

4000

Mechanikai élet

4000

Védelmi fokozat

IP20

Környezeti hőmérséklet

ºC

-5 ~+40 (Különleges alkalmazás kérjük, olvassa el hőmérsékleti kompenzációs korrekció)

(napi átlaggal ≤35 ° C)

Tárolási hőmérséklet

ºC

-25 ~+70

Telepítés

Terminál csatlakozási típus

Kábel/U-típusú buszbár/pin-típusú buszbár

Terminál méretének felső/alja a kábelhez

mm²

AWG

18-5

Terminál méretének felső/alja buszbár

mm²

AWG

18-5

Meghúzási nyomaték

N^*m

Lb-s

Felszerelés

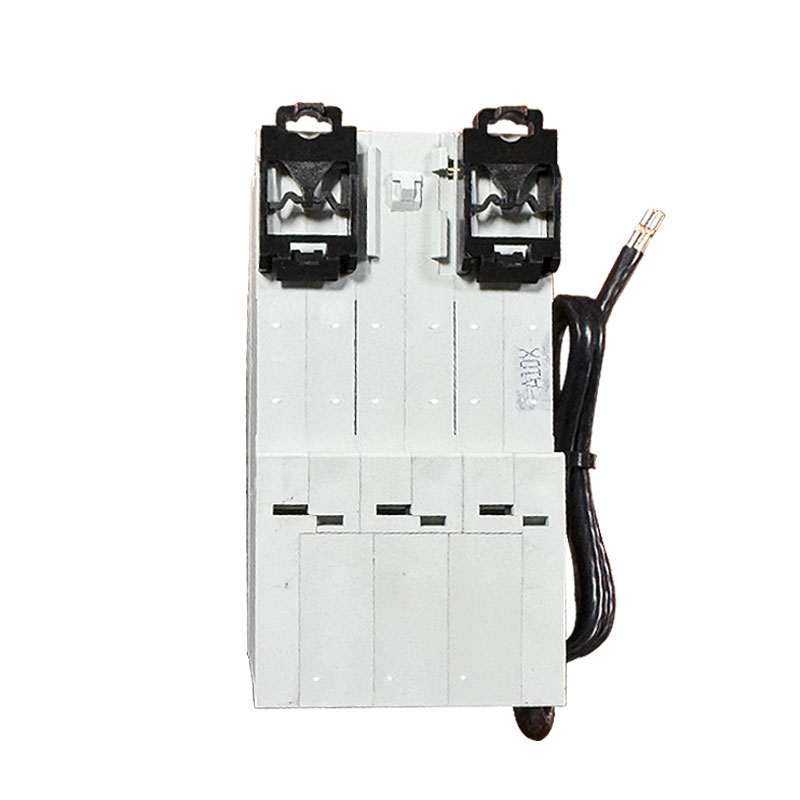

On DIN Rail EN 60715 (35 mm) gyors klipkészülék segítségével

Kapcsolat

Tól felső és alsó

Fő jellemzők és funkciók

A fennmaradó áram védelme: Ha az áramkörben a maradék áram (azaz a szivárgási áram) eléri az előre beállított értéket, akkor az RCBO gyorsan képes cselekedni az áramkör levágására, ezáltal megakadályozva az áramköri balesetek és az elektromos tüzek.

Túlterhelésvédelem: Ha az áramkörben az áram meghaladja az RCBO névleges áramát, akkor az áramkört egy meghatározott időn belül képes levágni, ezáltal megakadályozva az áramkör vagy a túlterhelés által okozott tűzbaleset károsodását.

Rövidzárlat védelme: Ha rövidzárlatúak az áramkörben, az RCBO gyorsan képes levágni a rövidzárlati áramot, és megvédeni az áramkör és a berendezés biztonságát.

B-típusú felszabadulási jellemzők: Mint fentebb említettük, a B-típusú RCBO-k különösen alkalmasak olyan terhelésekre, amelyek nem érzékenyek a pillanatnyi túlterhelésre, de érzékenyek a hosszabb túlterhelésekre.

Alkalmazási forgatókönyvek

6KA 3P+N szivárgási megszakító A (AC) A (AC) Típusú RCBO -t széles körben használják olyan helyeken, ahol különféle áramköri védelmi funkciókra van szükség, különösen azok az áramkörök, amelyek a túlterhelés jellemzőihez speciális követelményekkel rendelkező terheléseket használnak. Példa:

Lakossági és kereskedelmi épületek: A világítási áramkörök, aljzatáramkörök stb. Védésére szolgál a személyes biztonság és a berendezések biztonságának biztosítása érdekében.

Ipari helyek: Különböző ipari berendezések, például ellenállási fűtőberendezések, izzólámpák stb. Védése érdekében, hogy megakadályozzák a túlterhelés vagy a szivárgás által okozott berendezések károsodását vagy tűzbalesetét.

Mezőgazdaság és kertészet: A mezőgazdasági berendezések, például az üvegházak, öntözőrendszerek stb. Védésére szolgál, a felszerelések normál működésének és a személyzet biztonságának biztosítására.

Óvintézkedések és karbantartás

A névleges áram helyes kiválasztása: A 6KA 3P+N szivárgási megszakító A (AC) Type RCBO kábelrel történő kiválasztásakor a megfelelő névleges aktuális értéket a terhelés névleges áramának és jellemzői alapján kell kiválasztani.

Periodikus ellenőrzés és karbantartás: Időnként ellenőrizze és karbantartja az RCBO -t annak biztosítása érdekében, hogy megbízhatóan működjön, biztonságosan vezetékes, és mentes a sérülésektől vagy a korróziótól.

Kerülje el a hamis műveletet: A telepítés és használat során ügyeljen arra, hogy elkerülje az RCBO telepítését olyan környezetben, amely érzékeny az interferenciára, hogy megakadályozza annak hamis működését.

A hibák időben történő kezelése: Ha az RCBO meghibásodik vagy működik, akkor az okot meg kell határozni, és a hibaelhárítást időben kell elvégezni az áramkör biztonságos működésének biztosítása érdekében.
