6ka maradékáram-megszakító túláramvédelem RCBO

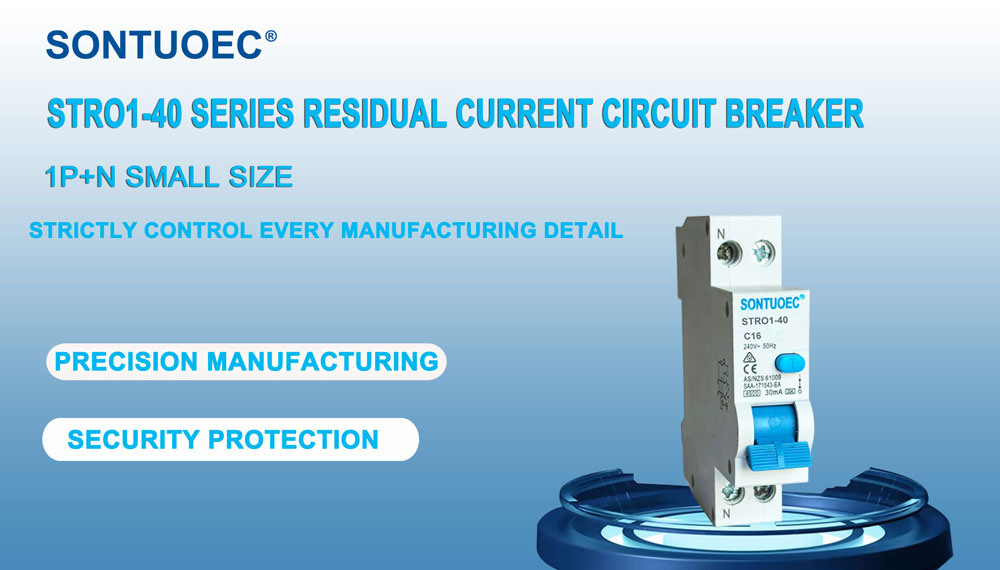

A SONTUOEC az egyik kínai beszállító/gyártó, amely különféle kisméretű elektromos készülékek gyártására szakosodott STRO1-40 RCBO, teljes neve Residual Current Circuit Breaker with Overcurrent Protection. Ez egy elektromos biztonsági berendezés, amely integrálja a túlterhelés elleni védelmet, a rövidzárlat elleni védelmet és a szivárgásvédelmet, és széles körben használatos lakossági, kereskedelmi és ipari területek elektromos rendszereiben a személyi biztonság és a berendezések biztonságos üzemeltetése érdekében. A STRO7-40 RCBO fontos elektromos biztonsági eszköz túlterhelés-, rövidzár- és szivárgásvédelemmel. Működési elvének, jellemzőinek, alkalmazási forgatókönyveinek, valamint kiválasztási és telepítési módszereinek megértésével jobban tudja használni és karbantartani a STRO7-40 RCBO-t az elektromos rendszerek biztonságos működése érdekében.

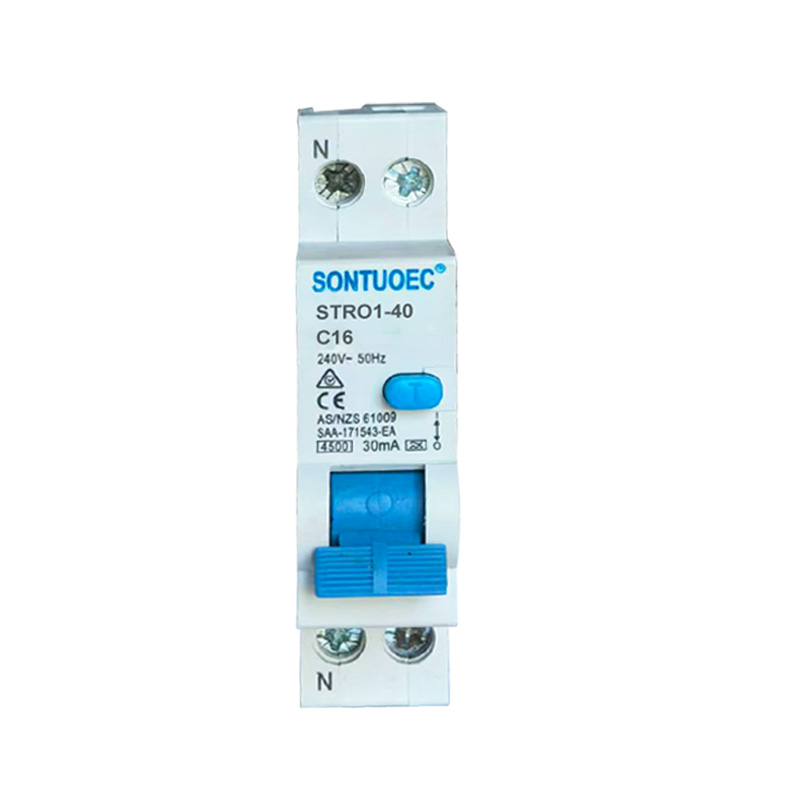

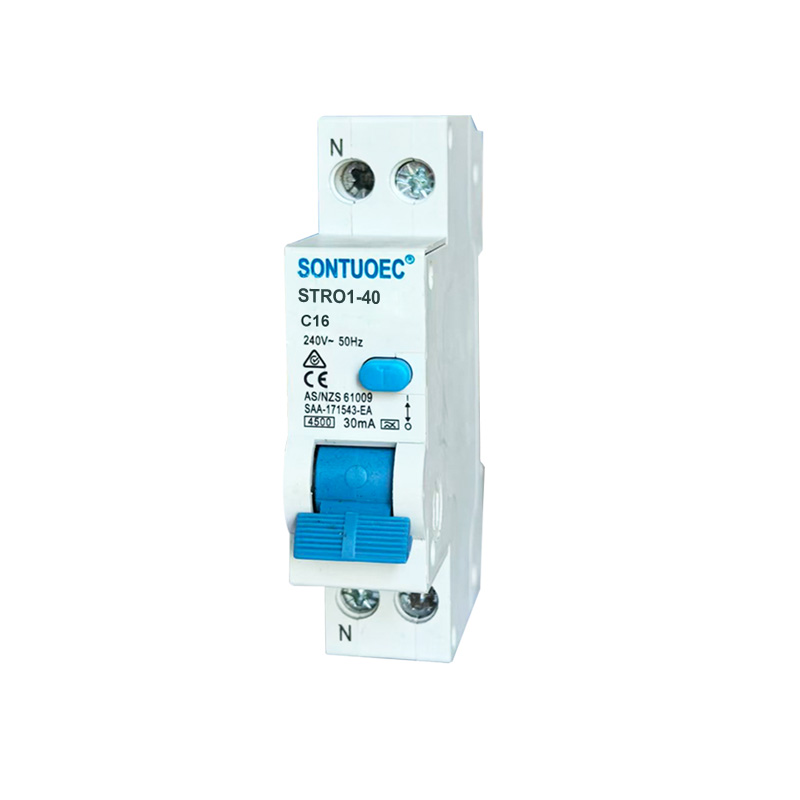

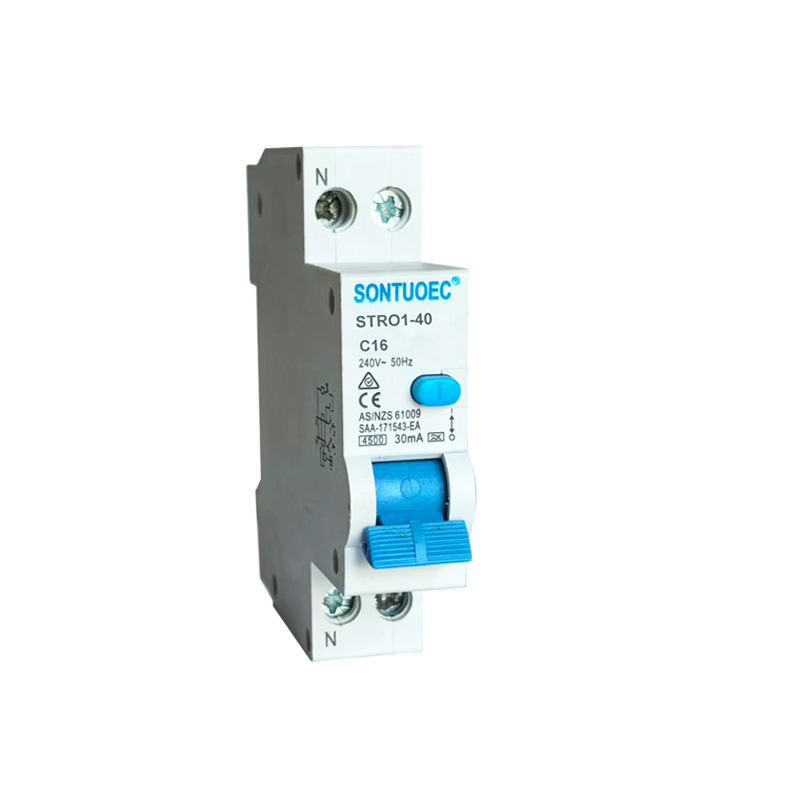

Modell:STRO1-40

Kérdés küldése

termékleírás

Műszaki adatok:

Sandard			IEC/EN 61009-1
Elektromos	Típus (az érzékelt földszivárgás hullámformája)		Elektronikus típus
jellemzői	Névleges áram In	A	A,AC
	lengyelek	P	1P+N
	Névleges feszültség	V	AC 230
	Névleges áram:		6,10,16,20,25,32,40A
	Névleges érzékenység I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Szigetelési feszültség Ui	V	250
	Névleges maradványkészítés és	A	500
	törőképesség I△m	A	500
	Rövidzárlati áram I△c	A	45 006 000
	Névleges frekvencia	Hz	50/60
	Szennyezettségi fok		2
Mechanikai	Elektromos élettartam	t	4000
jellemzői	Mechanikai élettartam	t	10000
	Védelmi fokozat		IP20
	Környezeti hőmérséklet	ºC	-25~+40
	(napi átlag ≤35ºC)	ºC	-25~+40
	Tárolási hőmérséklet	ºC	-25~+70

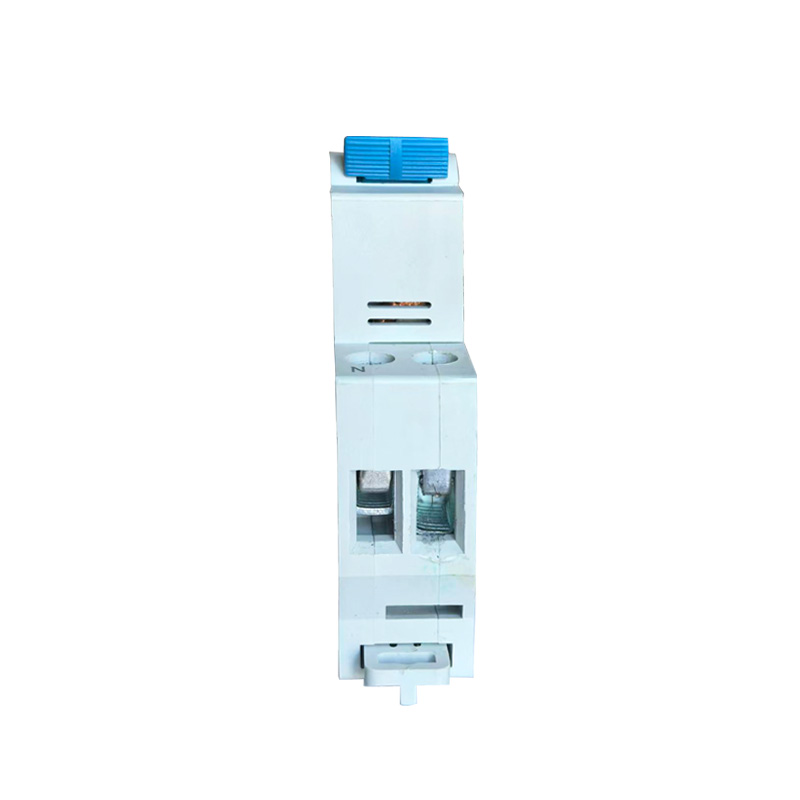

Telepítés	Terminál csatlakozási típusa		Kábel/U típusú gyűjtősín/csapos gyűjtősín
	Csatlakozóméret felső/alsó kábelhez	mm2	25
	Csatlakozóméret felső/alsó kábelhez	AWG	18-5
	Sorkapocsméret felső/alsó gyűjtősínhez	mm2	25
	Sorkapocsméret felső/alsó gyűjtősínhez	AWG	18-3
	Felszerelés		DIN sínre EN 60715(35mm) gyorscsipesz segítségével
	Kapcsolat		Felülről és alulról

A STRO1-40 RCBO fő funkciói

Túlterhelés elleni védelem: Ha az áramkörben az áram meghaladja a STRO1-40 RCBO névleges értékét, egy meghatározott időn belül automatikusan lekapcsolja az áramkört, hogy megakadályozza az áramkör és a berendezés túlmelegedését, elkerülve ezzel a tüzet és a károkat.

Rövidzárlat elleni védelem: Ha egy áramkörben rövidzárlat lép fel, a STRO1-40 RCBO gyorsan levágja az áramkört, hogy megakadályozza, hogy a rövidzárlati áram súlyos károkat okozzon az áramkörben és a berendezésben.

Szivárgásvédelem: A STRO1-40 RCBO képes érzékelni a maradék áramot (azaz szivárgási áramot) az áramkörben. Ha a maradékáram meghaladja a beállított küszöbértéket, a STRO1-40 RCBO nagyon rövid időn belül megszakítja az áramkört, hogy elkerülje az áramütéses baleseteket és az elektromos tüzet.

A STRO1-40 RCBO működési elve

A STRO1-40 RCBO tartalmaz egy belső termikus mágneses kioldó érzékelőt (túlterhelés és rövidzárlat elleni védelemhez) és egy maradékáram érzékelőt (szivárgás elleni védelemhez). Ha az áramkörben az áram- vagy maradékáram abnormális, a megfelelő ütköző elindítja a STRO7-40 RCBO kioldómechanizmusát, így gyorsan megszakítja az áramkört.

1. Thermal Magnetic Tripper: A hőt és a mágneses mezőt, amely akkor keletkezik, amikor az áram áthalad a vezetőn, kioldja a kioldást. Ha az áramerősség túl nagy, a vezető felmelegszik, és mágneses teret hoz létre, aminek következtében a termikus mágneses ütközőben lévő bimetál meghajlik, vagy a mágnes magához vonzza a vasmagot, ezáltal beindítja a kioldó mechanizmust.

2. Maradékáram érzékelő: Nulla sorrendű áramtranszformátort használ az áramkör maradékáramának érzékelésére. Ha a maradékáram meghaladja a beállított küszöbértéket, a maradékáram-érzékelő jelet küld a kioldó mechanizmusnak, hogy megszakítsa az áramkört.

A STRO1-40 RCBO jellemzői

Többfunkciós integráció: A STRO1-40 RCBO integrálja a túlterhelés-, rövidzár- és szivárgásvédelmi funkciókat, leegyszerűsítve az elektromos rendszerek tervezését és telepítését.

Nagy érzékenység: A STRO1-40 RCBO-k gyorsan észlelik és levágják az abnormális és maradék áramokat az áramkörben, megbízható védelmet nyújtva.

Könnyen telepíthető és karbantartható: A STRO1-40 RCBO-k általában modulárisak az egyszerű telepítés és karbantartás érdekében.

Magas biztonság: A STRO1-40 RCBO-kat szigorúan tesztelték és tanúsították a magas biztonság és megbízhatóság érdekében, hogy biztosítsák az elektromos rendszerek biztonságos működését.

A STRO1-40 RCBO alkalmazási forgatókönyvei

A STRO1-40 RCBO-kat széles körben használják a lakossági, kereskedelmi és ipari szektorok elektromos rendszereiben, különösen azokban, amelyek egyidejű túlterhelés-, rövidzár- és földzárlat-védelmet igényelnek. Általában elosztódobozokba, kapcsolótáblákba vagy kapcsolószekrényekbe szerelik be, hogy megvédjék az áramköröket és berendezéseket a rendellenes áram és feszültség okozta károsodástól, valamint az áramütéstől.
