AC mágneses kontaktor

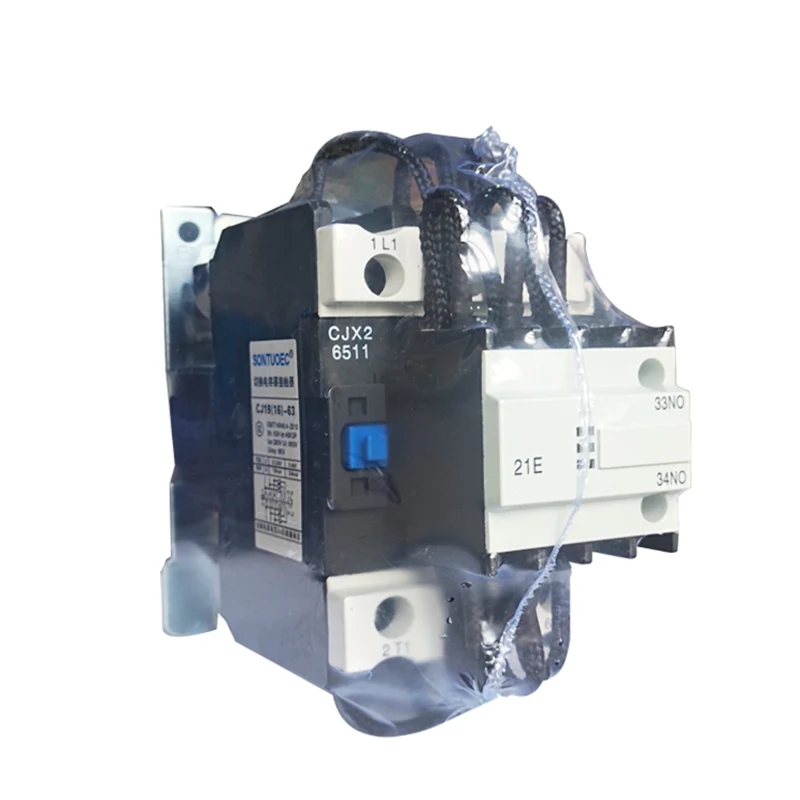

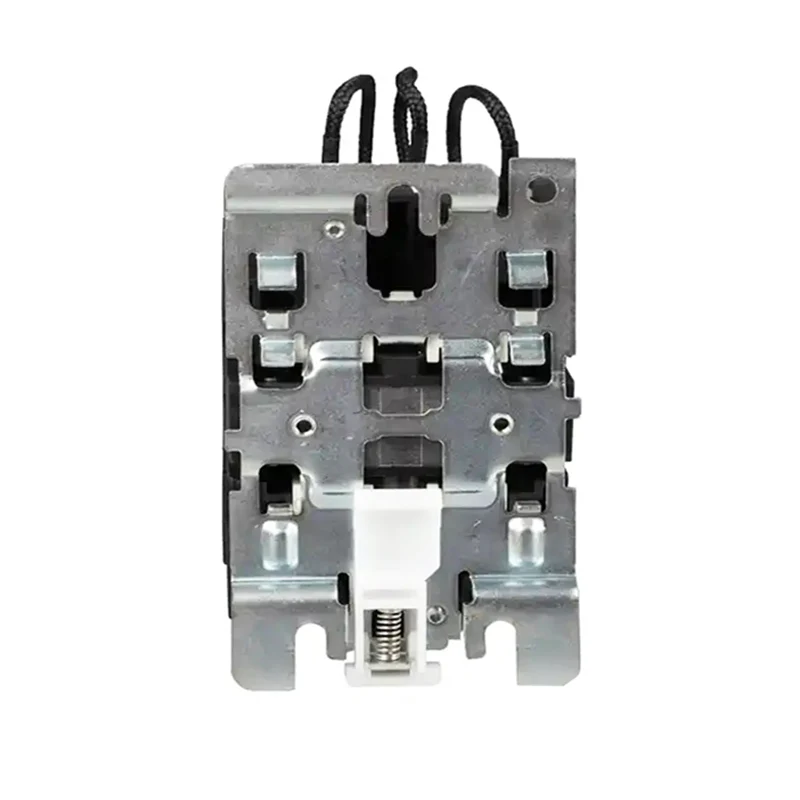

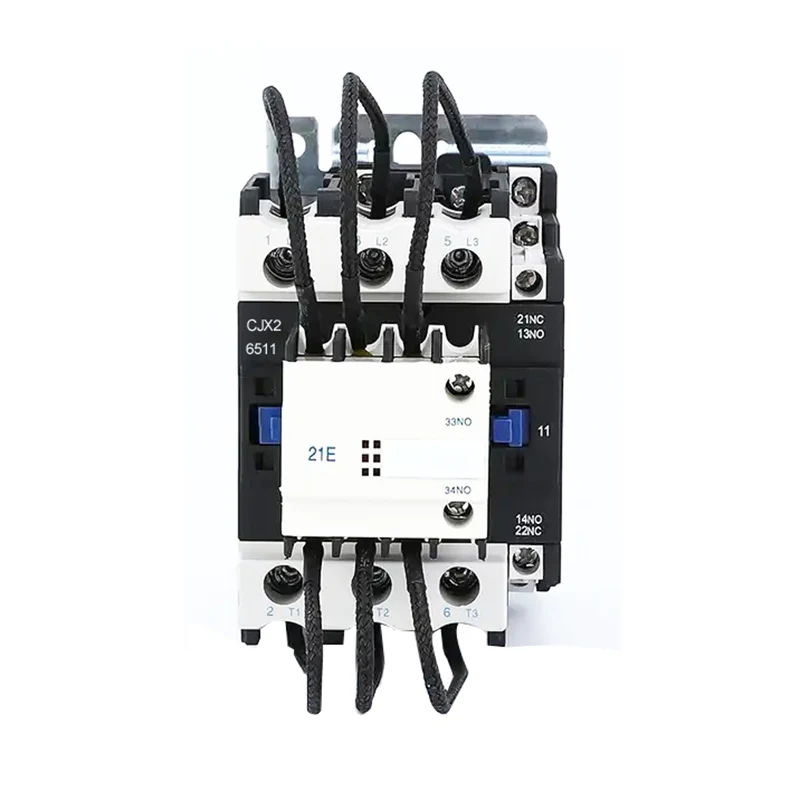

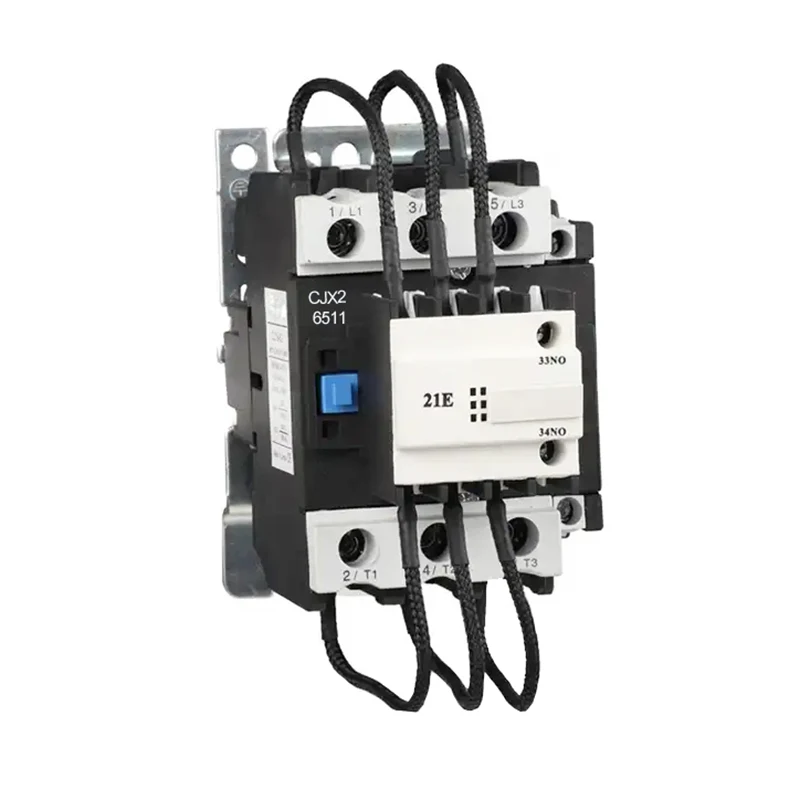

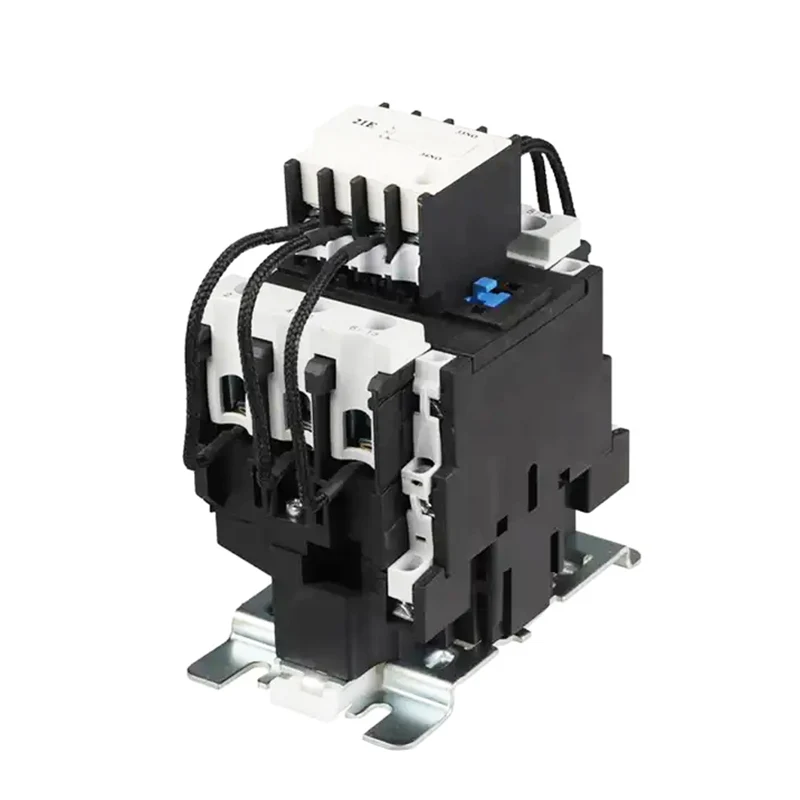

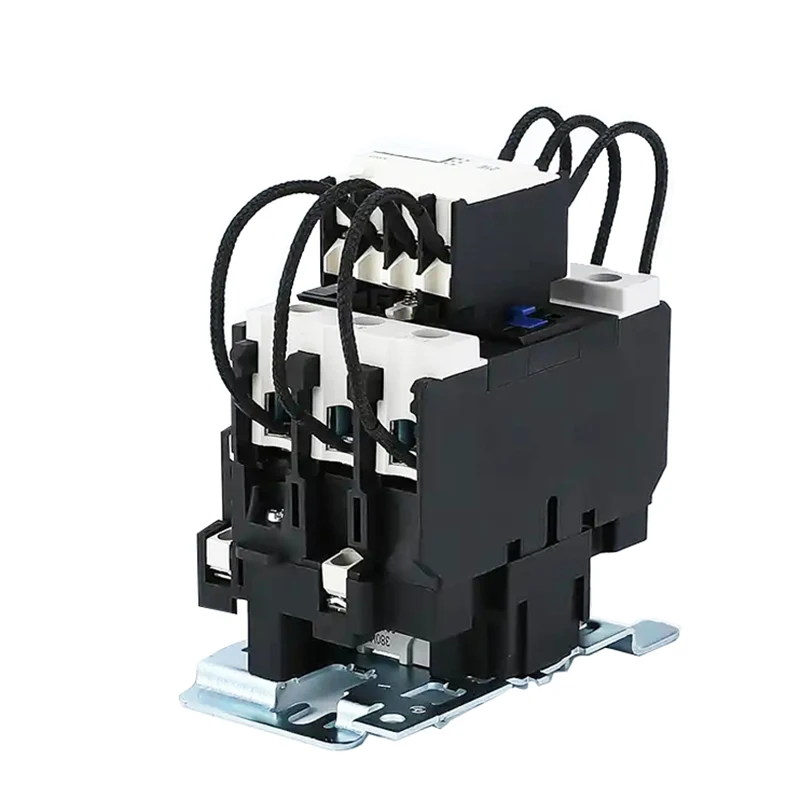

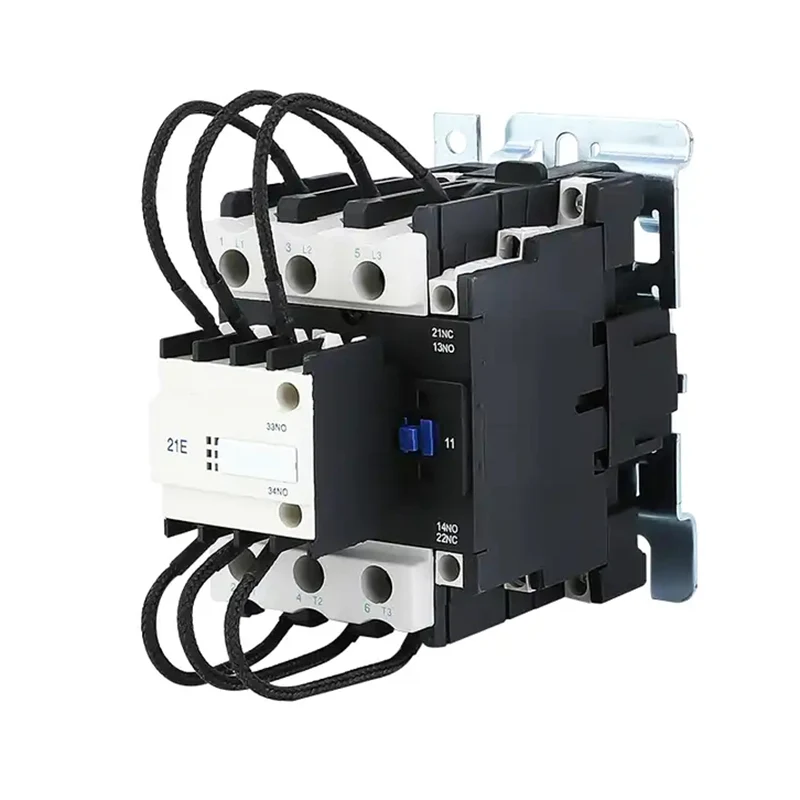

Az SCJ19 kapcsoló kondenzátor típusú kontaktort az AC 50Hz vagy 60 Hz -es teljesítményhálózatban, legfeljebb 380 V -ig használják, az LV kondenzátorvezérlő eszköz működtetésére vagy váltására LV reaktív áramkörben. Az antiszuper -eszközökkel csökkentheti a bezárási túlfeszültség hatását, és megakadályozhatja, hogy a túlterhelés törés legyen.

Működési alapelv

Az AC mágneses kontaktor működési elve az elektromágneses indukción és a mágneses erőn alapul. Amikor a tekercs energiájú, a generált mágneses mező vonzza a vasmagot, és bezárja az érintkezőket, ezáltal kinyitja az áramkört. Amikor a tekercset nem működnek, a mágneses mező eltűnik, a vasmag visszaáll a rugó hatása alatt, az érintkezés megszakad, és az áramkör leválasztódik. Ilyen módon az AC mágneses kontaktor felismeri az AC áramkör irányítását.

Felépítés és összetétel

Az AC mágneses kontaktor elsősorban a következő részekből áll:

Elektromágneses rendszer: Olyan alkatrészeket tartalmaz, mint a tekercs, a mag és a armatúra, amelyek a mágneses mező és a mágneses hatás létrehozásának legfontosabb részei.

Kapcsolattartó rendszer: Tartalmazza a fő és a kiegészítő érintkezőt, amelyet az áramkör be- és kikapcsolásához használnak. A fő érintkezéseket általában nagyobb áramok szállítására használják, míg a kiegészítő érintkezőket a különféle vezérlési funkciók megvalósításához használják.

Arc oltó eszköz: Az ív eloltására használják, amikor az érintkezést leválasztják, megakadályozva az ív érintkezését.

Egyéb alkatrészek: például rugók, zárójelek, házak stb. Az alkatrészek rögzítésére és támogatására szolgálnak a kontaktor normál működésének biztosítása érdekében.

Szerkezeti jellemzők

1.A kontaktor az aktuális korlátozott ellenállással összeszerelt, és megengedhető értéken belül korlátozhatja a bekapcsolási növekedést.

2.A kontaktor közvetlenül a kettős szünetű szerkezetű, a cselekvési mechanizmus agilis, könnyen ellenőrizhető, kompakt szerkezetű, hogy az érintkezők helyettesítse.

3. A fedővel védett vezetékkötési blokk, biztonságos és megbízható.

4. A csavarokkal vagy a 35/75 mm -es szabványos sínre szerelhető.

Munka- és telepítési feltételek

(1) Környezeti hőmérséklet: -5 ℃- +40 ℃, az átlagos hőmérséklet nem lehet +35 ℃ felett 24 órán belül.

(2) Légköri feltételek: A légkör környezeti páratartalma 50% alatt, ha +40 ℃. A környezeti páratartalom alacsonyabb hőmérsékleten magasabb lehet. A legnedvesebb hónapban az átlagos legalacsonyabb hőmérséklet + 25 ℃ átlagosan a maximális relatív páratartalom 90%, és figyelembe véve a hőmérséklet változást és megtörténik, mert a gél felületén lévő termék.

(3) A telepítéskor nem magasabb a 2000 méternél nagyobb magasság.

(4) Szennyezési osztály: 3 osztály

(5) Telepítési osztály: III

(6) Telepítési feltétel: A rögzítő felület és a függőleges sík lejtője nem haladja meg ± 5 ° -ot, és nincs jelentős hatás és rezgés, a hely rázva.

Fő jellemzők

Megbízható munka: Az AC mágneses kontaktor kiváló minőségű anyagokból és fejlett gyártási folyamatból készül, amely nagy megbízhatósággal és stabilitással rendelkezik.

Hosszú élettartam: Az érintkezési rendszer kopásálló anyagokból készül, amelyek ellenállnak a nagy áram- és feszültség sokkoknak, meghosszabbítva a szolgáltatási élettartamot.

Könnyen karbantartható: A szerkezet ésszerűen megtervezett, könnyen szétszerelhető és javítható, csökkentve a karbantartási költségeket.

Különböző specifikációk: A különböző felhasználók igényeinek kielégítése érdekében az AC mágneses kontaktor különféle specifikációk és modellek közül választhat, beleértve a különböző áramszinteket, a feszültségszinteket és a kiegészítő kapcsolattartó konfigurációkat.
