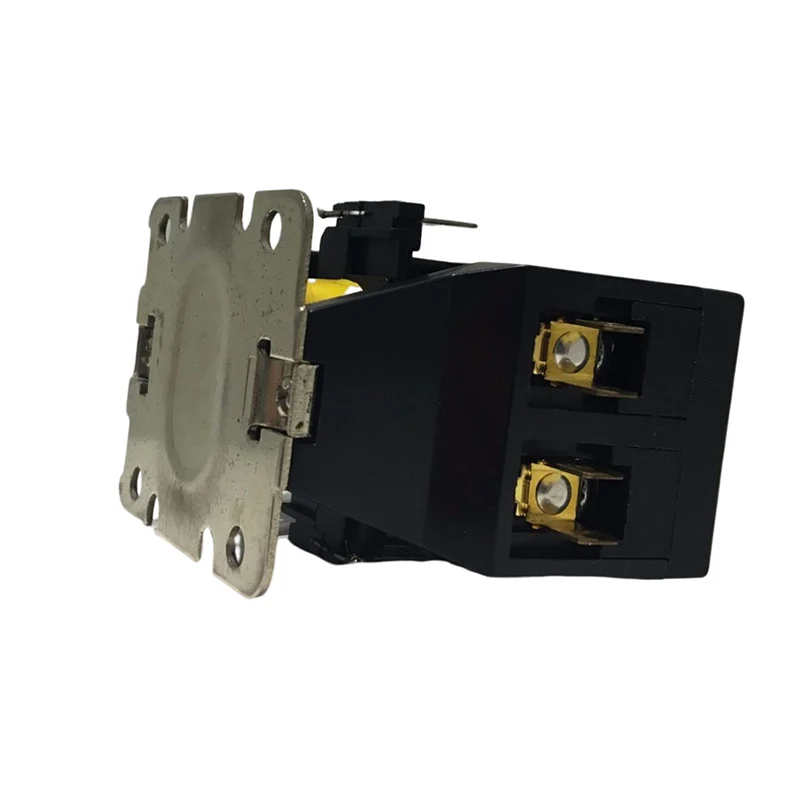

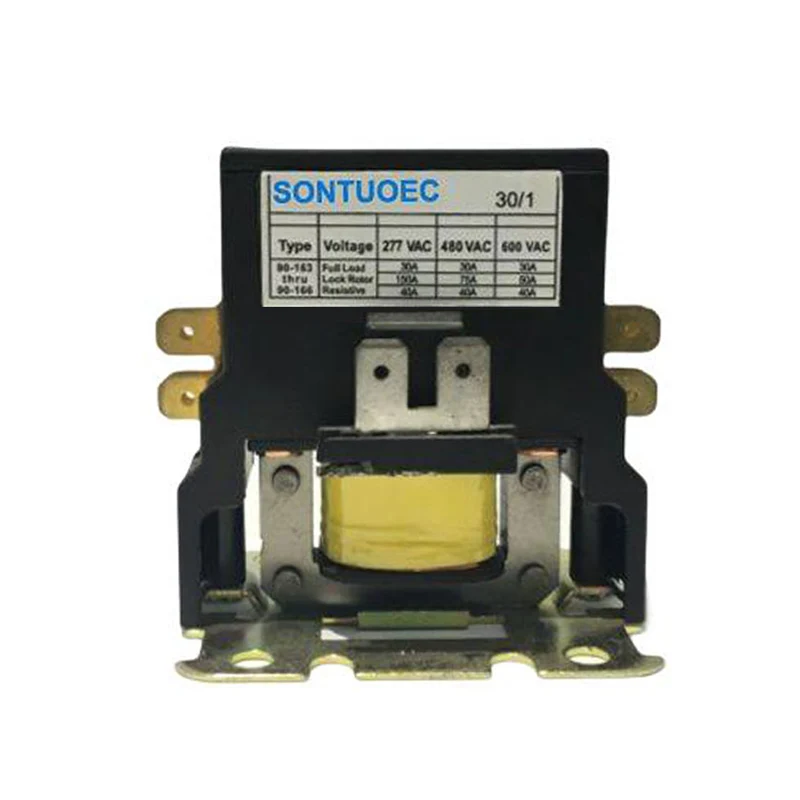

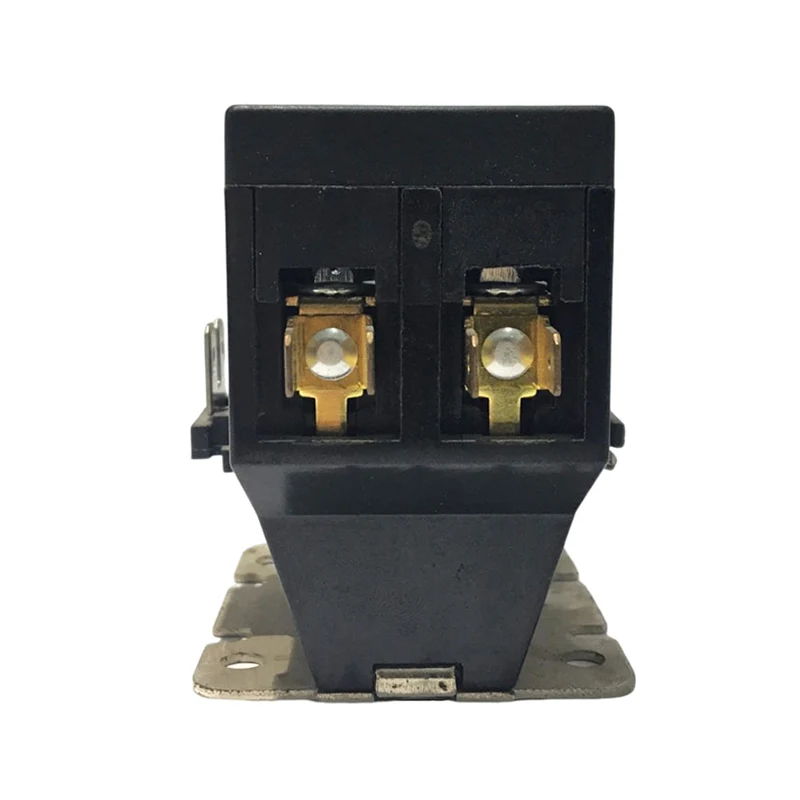

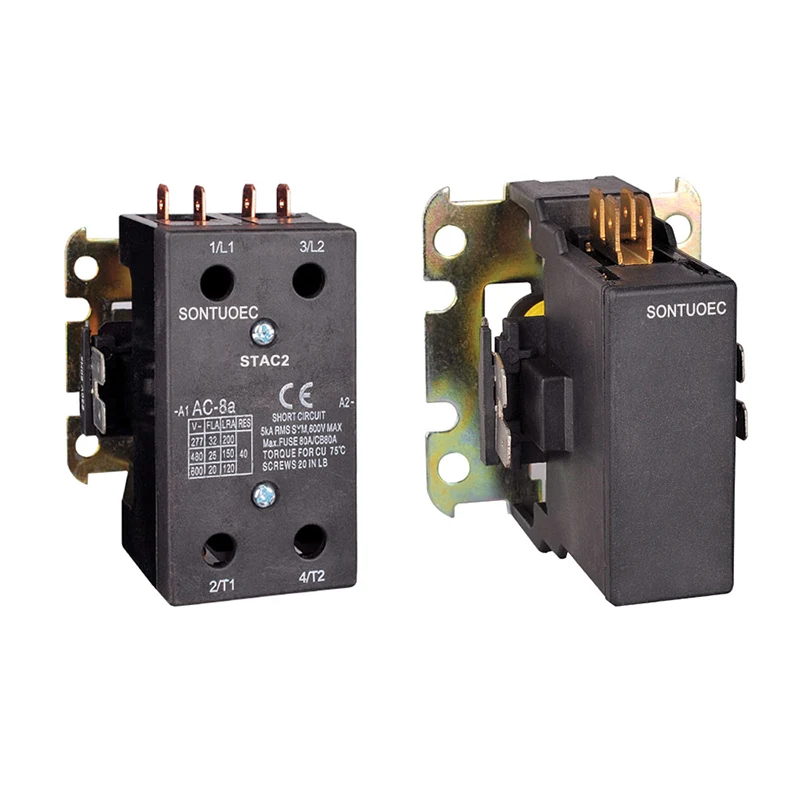

Légkondicionáló AC kontaktor

A légkondicionáló AC kontaktorok határozott célú AC kontaktort terveztek a hűtés, a légkondicionálás és az elektromos fűtési szisztolók számára. A tápcsatlakozások akár gyorscsatlakozásokkal, akár gyorscsatlakozókkal ellátott csavarcsatlakozókkal is előállíthatók

Kérdés küldése

termékleírás

Modellszám	Teljes terhelés	Ellenálló erősítők (a)	Pólusszám	Tekercs feszültség ( V)	Vonalfeszültség (v)	Max HP		-
Modellszám	AMPS (A)	Ellenálló erősítők (a)	Pólusszám	50/60Hz	Vonalfeszültség (v)	Feszültség (V)	Egyetlen Fázis	Három Fázis
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Szigetelő anyag	A kapcsolattartó blokk és a hordozó kiváló minőségű elektromos minőségű hőre keményedő gyanta
Hőmérsékleti tartomány	-40 ° F-150 ° F; -5-+40
Mechanikai élet (nincs terhelés)	Megfelel az UL és az ARI specifikációs szabványnak
Elektromos élet	Megfelel az UL és az ARI specifikációknak Standard
Súly (hozzávetőleges)	9,25 oz
Tekercsek frekvencia	50/60Hz
Tekercses szigetelés	B osztály (130ºC)
Megszüntetés	Nyomáscsatlakozó és dupla 1/4 Q.C
Működik	A nominális tekercs 85% -a; 110% -a maximális széf működik
Szolgálati ciklus	Folyamatos

Felépítés és jellemzők

Szerkezet:

Elektromágneses rendszer: Olyan alkatrészeket tartalmaznak, mint például tekercsek, magok stb., Amelyeket mágneses fluxus előállítására használnak az érintkezési rendszer kinyitásának és bezárásának meghajtására.

Kapcsolattartó rendszer: Tartalmazza a fő kapcsolatot és a kiegészítő kapcsolatot. A fő érintkezést a légkondicionáló rendszer névleges áramának hordozására használják, míg a kiegészítő érintkezést a vezérlőjel átvitelének és visszacsatolásának megvalósítására használják.

Arc -oltó eszköz: A keletkező ív eloltására használják, amikor az érintkezést leválasztják, hogy megvédjék az érintkezést a sérülésektől.

Héj- és hő -eloszlású eszköz: A belső alkatrészek védelmére a külső környezettől és a szükséges hő -eloszlás funkció biztosításához használják.

Jellemzők:

Specializáció: Légkondicionáló rendszerekhez tervezték az elektromos vezérlésű légkondicionáló rendszerek igényeinek kielégítésére.

Megbízhatóság: Az érintkezési rendszer kiváló minőségű anyagokból készül, jó elektromos vezetőképességgel és kopásállósággal, a hosszú távú stabil működés biztosítása érdekében.

Biztonság: Tökéletes ív -oltó készülékkel felszerelt, amely hatékonyan megakadályozza az érintkezők és a környező környezet ívkárosodását.

Kompatibilitás: Kompatibilis a légkondicionáló rendszerek és az elektromos vezérlő rendszerek széles skálájával, kényelmes a telepítéshez és az üzembe helyezéshez.

Működési elv

Amikor a 2P légkondicionáló AC kontaktor tekercse energiával rendelkezik, a vasmag mágnesessé válik, és vonzza az érintkezési rendszer bezárását, ezáltal összekapcsolva a légkondicionáló rendszert az áramforráshoz. Amikor a tekercset nem működtetik, a vasmag elveszíti mágnesességét, és az érintkezési rendszert a rugó hatása választja el, ezáltal leválasztva a légkondicionáló rendszert az áramforrástól. Ilyen módon a kontaktor megvalósíthatja a légkondicionáló rendszer távirányítását.
