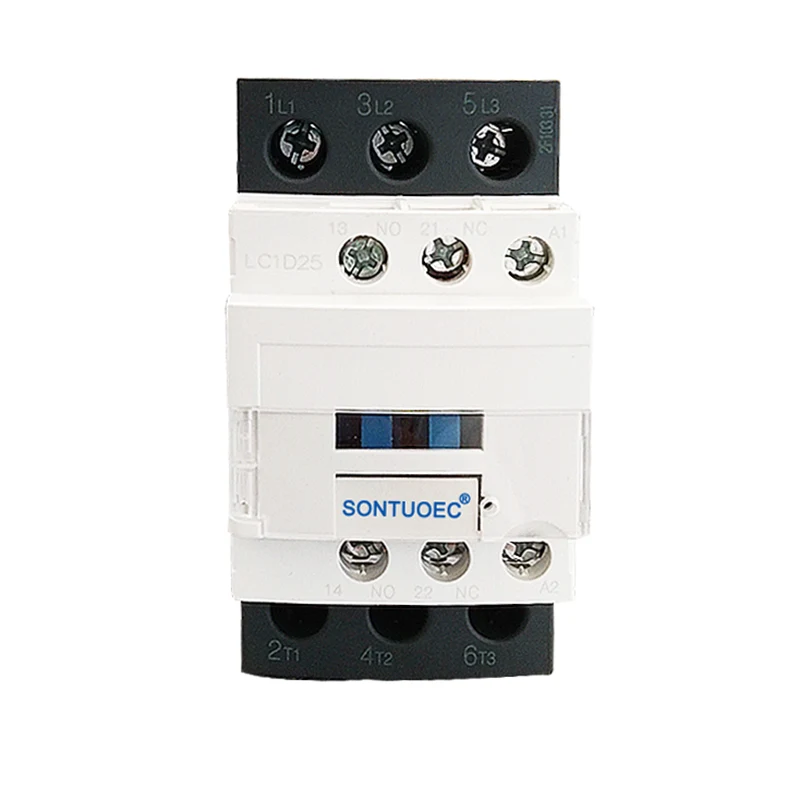

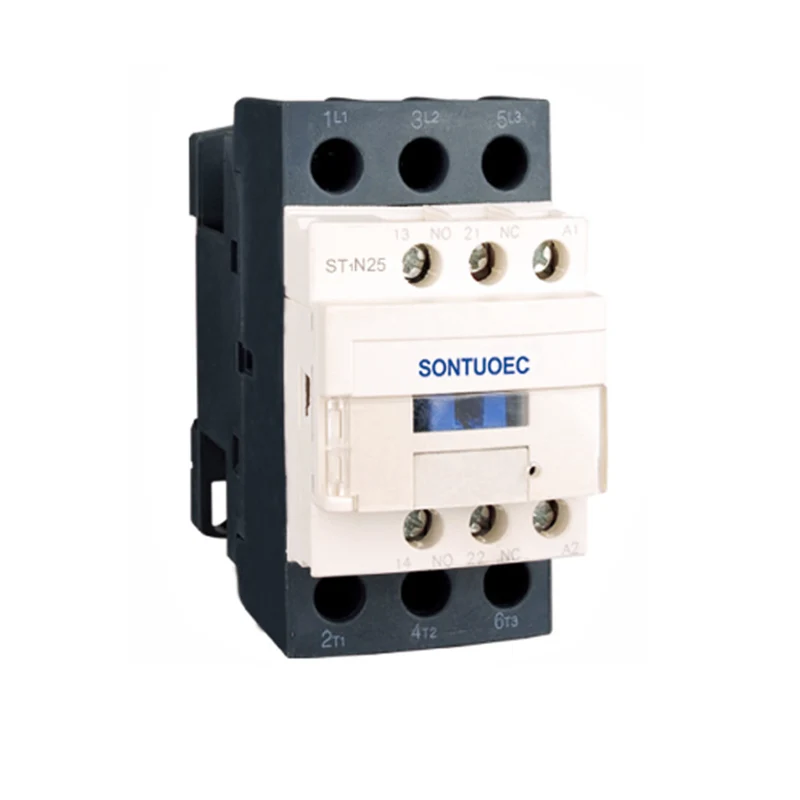

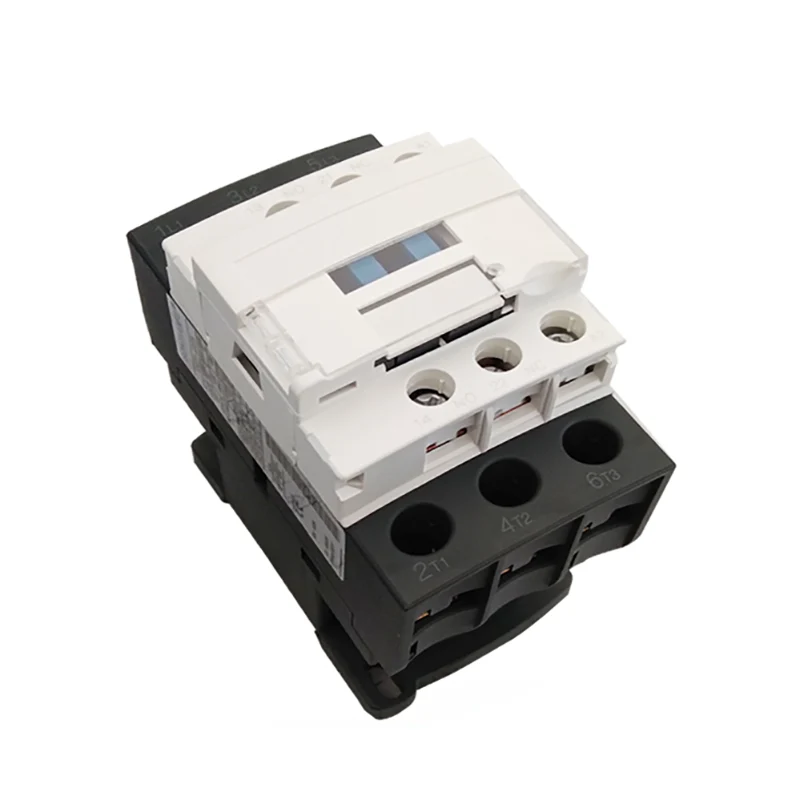

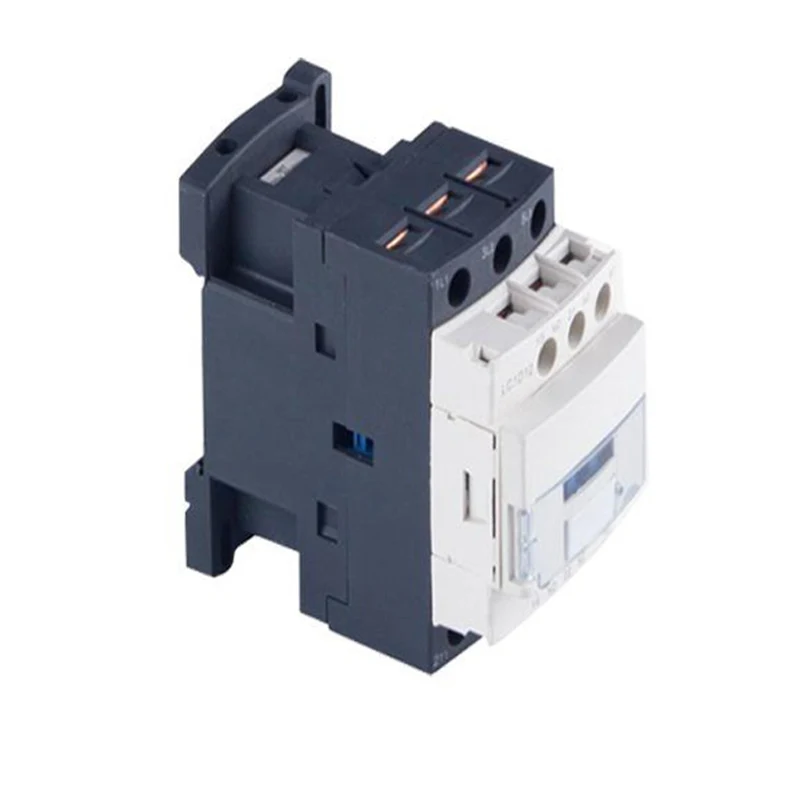

CJX2 3P 25A AC kontaktor

A CJX2 3P 25A AC kontaktor alkalmas az áramkörök hosszú távolságra történő csatlakoztatására és törésére, valamint az AC motorok gyakori indulására és vezérlésére. Ezenkívül felhasználható megfelelő termikus relékkel az elektromágneses indítók kialakításához az áramkörök védelme érdekében, ahol működési túlterhelések fordulhatnak elő.

Modell:ST1N

Kérdés küldése

termékleírás

Beír		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Minősített működő áram (A)	AC3	9	12	18	25	32	40	50	65	80	95
Minősített működő áram (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fázis standardpower besorolása Motorok 50/60Hz-es incegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V -os	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Névleges hőáram (A)		20	20	32	40	50	60	80	80	125	125
Elektromos élettartam	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektromos élettartam	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanikai élet (x104)		1000	1000	1000	1000	800	800	800	800	600	600
A kapcsolatok száma	3p+nem					3p+nc+nem
A kapcsolatok száma	3P+NC					3p+nc+nem

Szerkezeti jellemzők

Védő tervezés: A CJX2 3P 25A AC kontaktor a védőszerkezetet alkalmazza, amelyet kis mennyiség, könnyű, alacsony energiafogyasztás és hosszú élettartam jellemez.

Közvetlen fellépésű akcióstruktúra: A cselekvési struktúra közvetlen hatású, és az érintkezők kettős töréspontúak, ami javítja az érintkezés megbízhatóságát és biztonságát.

Blokk típusú kiegészítő kontaktcsoport: Kiegészítő kontaktcsoport, Air késleltetés Head, mechanikus reteszelő mechanizmus és egyéb alkatrészek hozzáadhatók a felhasználó igényeinek megfelelően, hogy időbeli kapcsolót, reverzibilis kontaktort, csillag-delta indítót és más származtatott sorozatú termékeket hozzanak létre.

Műszaki paraméterek

A CJX2 (ST1N) AC kontaktor fő műszaki paraméterei a következők:

Minősített feszültség: beleértve a 36 V, 110 V, 127 V, 220 V, 380 V és egyéb szinteket, hogy megfeleljen a különböző energiarendszerek igényeinek.

Minősített áram: Különböző modellek szerint a névleges áram 9a és 95a között van.

Tekercs feszültsége: AC tekercs feszültsége 24 V, 36 V, 48 V, 110 V, 220 V, 380 V stb.

Mechanikai és elektromos élet: A mechanikai élet több milliószor lehet, és az elektromos élet is viszonylag magas, ami biztosítja a kontaktor hosszú távú stabil működését.

Telepítés és karbantartás

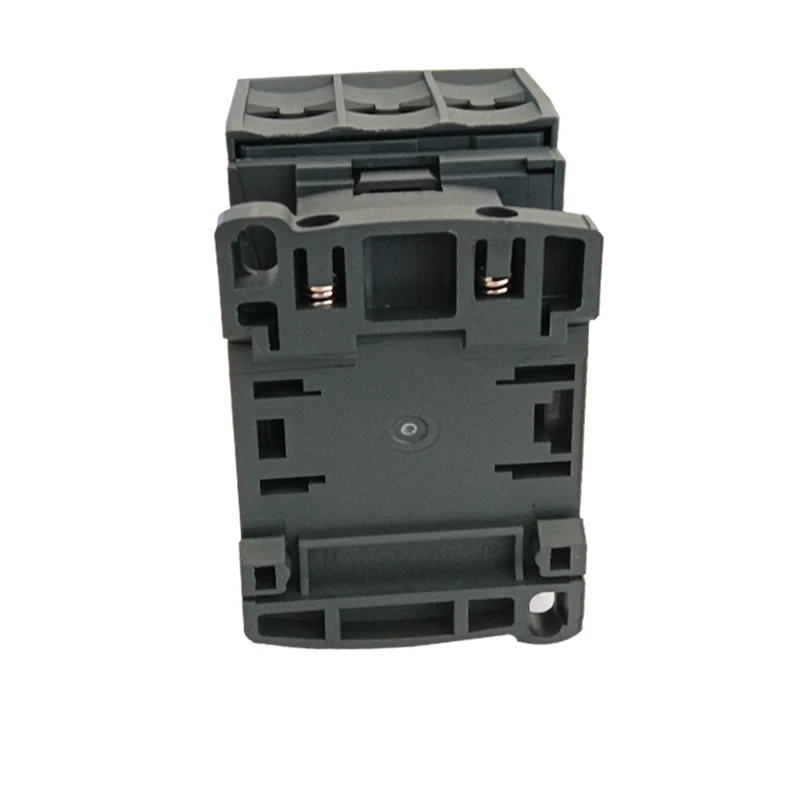

Telepítés: A CJX2 típusú AC kontaktorok két csavarral vagy 35 mm -es (vagy 75 mm -es) vezető sínvel szerelhetők be, amely kényelmes és gyors. A megfelelő műszaki adatokat a telepítés előtt ellenőrizni kell a telepítési feltételek betartásának biztosítása érdekében.

Karbantartás: A termék minden részét használat közben rendszeresen ellenőrizni kell, megkövetelve, hogy a mozgatható alkatrészek ne kerüljenek el, és a kötőelemek nem lazák. Ha bármilyen sérülés merül fel, akkor azt időben ki kell cserélni a kontaktor normál működésének biztosítása érdekében.
