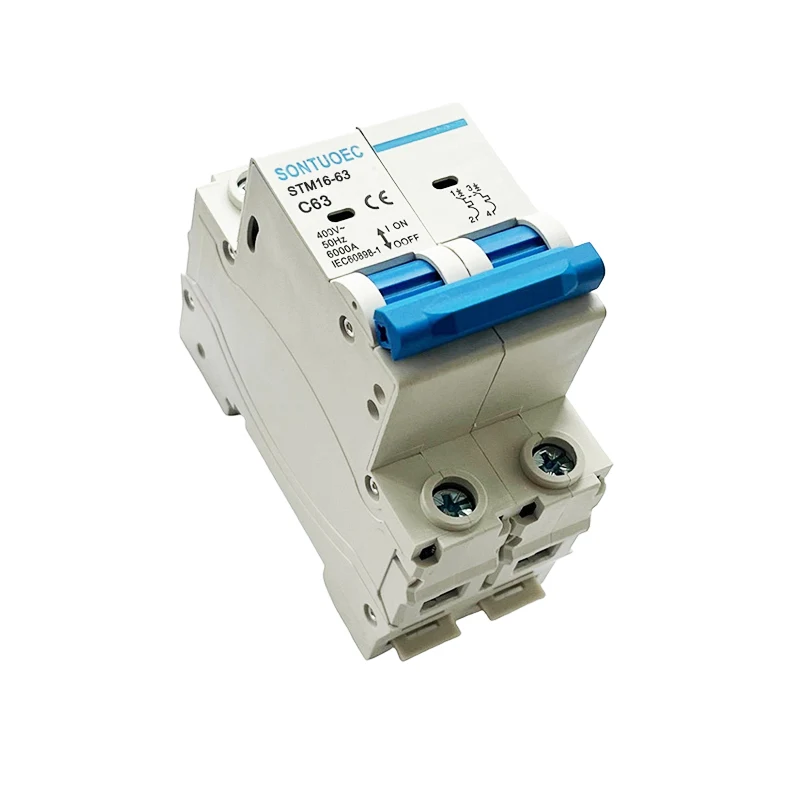

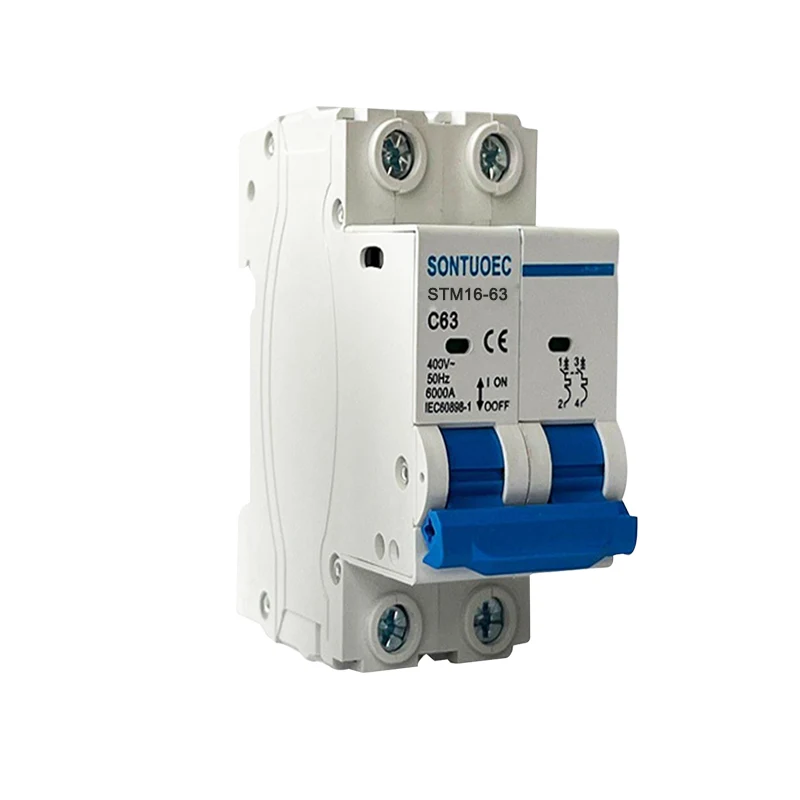

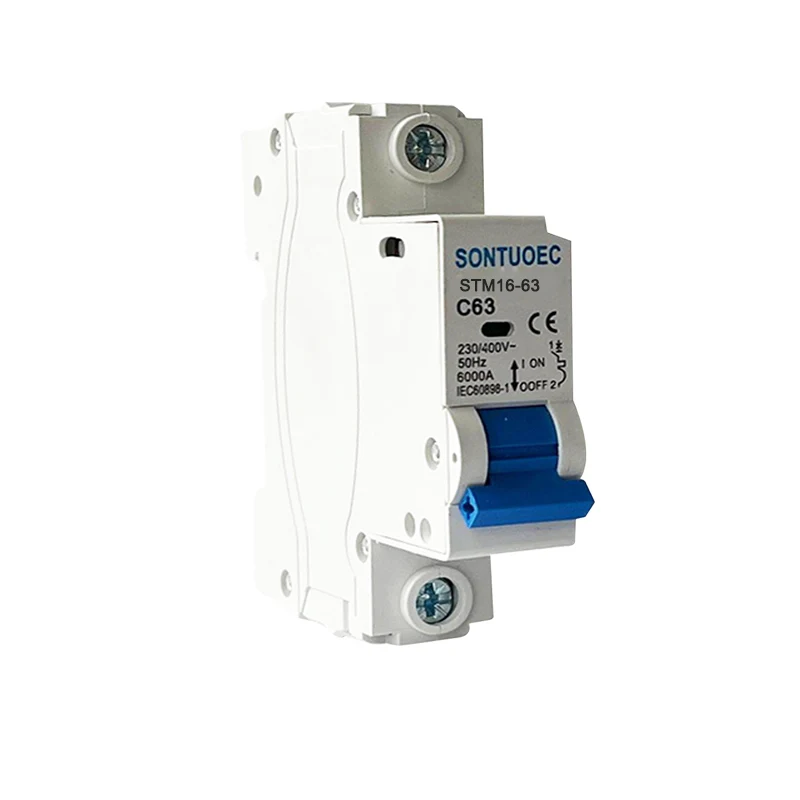

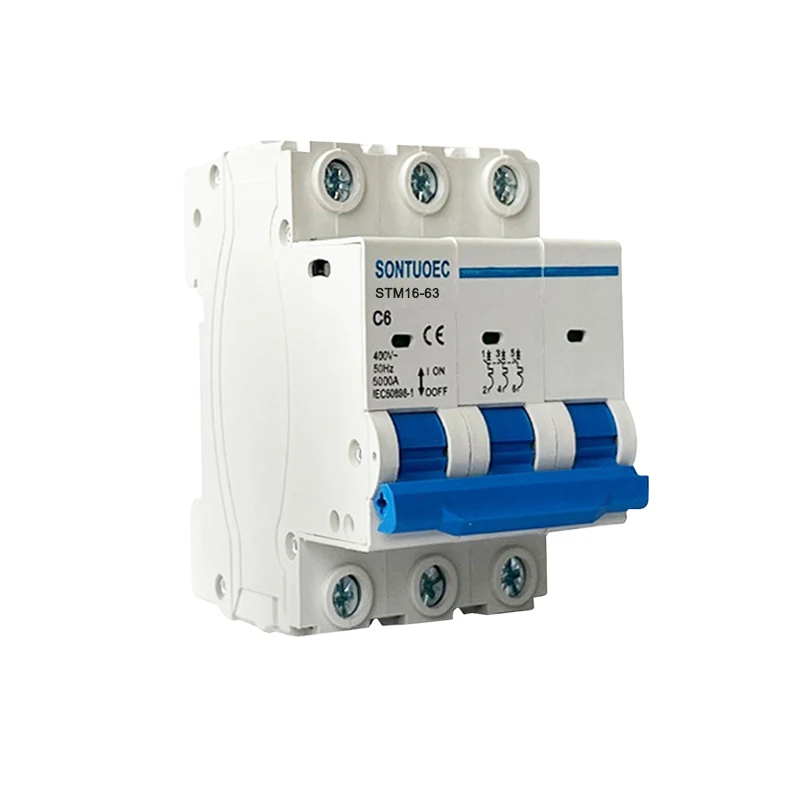

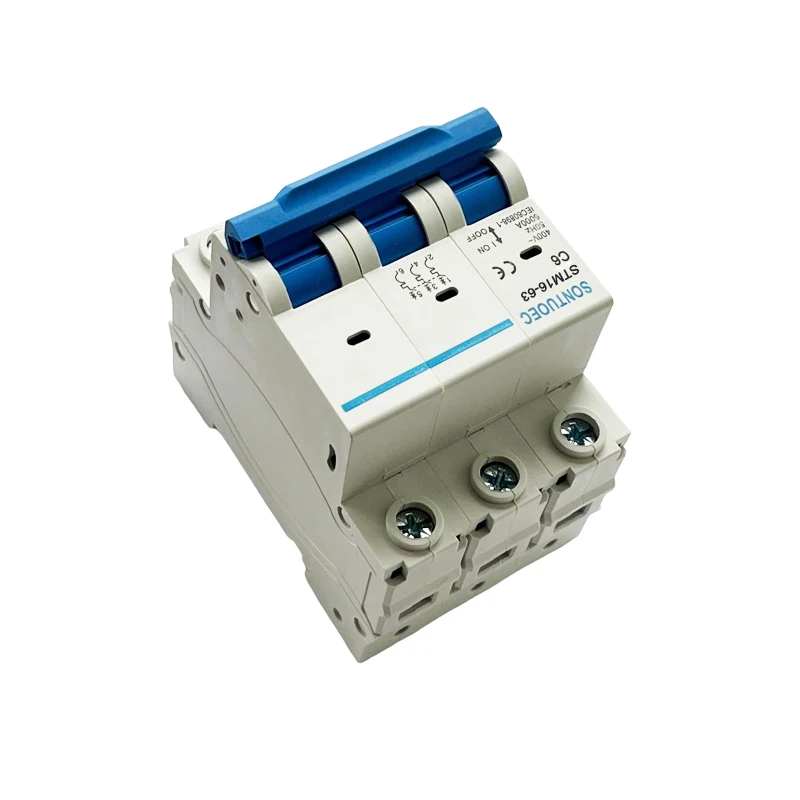

Görbe C MCB miniatűr megszakító

Curve C MCB Miniatűr megszakító egy miniatűr megszakító, amelyet széles körben használnak olyan helyeken, mint például a lakóhelyek, a kereskedelmi épületek és az ipari létesítmények, különösen olyan áramkörökben, ahol a C görbe felszabadulási jellemzőire van szükség az elektromos berendezések és a személyi biztonság védelme érdekében.

Modell:STM16-63

Kérdés küldése

termékleírás

Modell	STM16-63
STANDARD	IEC60898-1
Pólus	1p, 2p, 3p, 4p
Rövidzárlat -töréskapacitás	3ka, 4,5 ka, 6Ka
Névleges Jelenlegi (be)	1,2,4,610,16,20,25,32,40,63a
Névleges Feszültség (un)	AC230 (240)/400 (415) V
Névleges Frekvencia	50/60Hz
Eldobási görbe	B, C, D
Mágneses kiadások	B görbe: 3in és 5 között
	C görbe: 5in és 10in között
	D görbe: 10 és 14 hüvelyk között
Elektro-mechanikus kitartás	felett 6000 ciklus

Jellemzők és előnyök

 Kis méretű és könnyű súly: C görbe MCB Miniatűr megszakító kompakt kialakítású, az egyszerű telepítéshez és a helymegtakarításhoz.

 Megbízható működés: A pontos felszabadulási görbén és a megbízható elektromágneses felszabadító eszközön keresztül gyorsan levághatja a hibás áramkört és megakadályozhatja az elektromos berendezések károsodását.

 Többszörös védelmi funkciók: A rövidzárlat védelme mellett túlterhelés és túlfeszültség-védelmi funkciókkal is rendelkezik, amelyek átfogóan megvédik az áramkörök biztonságát.

 Erős alkalmazhatóság: A C görbe típusú felszabadulási görbe alkalmazható a legtöbb hagyományos terhelésre, például a világításra, az aljzatokra stb., Amely megfelel a különböző áramkörök igényeinek.

Működési alapelv

A C görbe MCB működési elve elsősorban az áram és a leválasztó mechanizmus aktivitásának megfigyelésén alapul. Ha az áramkörben az áram meghaladja a beállított értéket, az elektromágneses felszabadulási mechanizmus gyorsan hat az áramkör levágására. Ugyanakkor a termikus felszabadulás az áram túlterhelése során is felmelegszik, meghajolva a bimetalis és a szabad felszabadulási mechanizmust a cselekvéshez, ezáltal levágja az áramkört. A C görbe típusú felszabadulási görbe azt jelenti, hogy túlterhelési körülmények között a megszakítónak lassabb felszabadulási sebessége van a rövid távú túlterhelési követelmények befogadására.

Kiválasztási és telepítési óvintézkedések

Az aktuális besorolás betöltése: A C görbe C -MCB -k vásárlásakor gondoskodni kell arról, hogy a megszakító jelenlegi értékelése megegyezzen az áramkör terhelésével, hogy elkerülje a túlterhelt felhasználást, ami a berendezés károsodását okozhatja, vagy rendellenes leválasztást okozhat.

A működési jellemzők kiválasztása: A C görbe sztriptíz görbékei alkalmasak a legtöbb hagyományos terheléshez, de a pontos kiválasztást az áramkör alkalmazási követelményei alapján kell meghatározni.

Telepítési hely: Az MCB -t az áramkör biztonságának és megbízhatóságának biztosítása érdekében be kell szerelni egy elosztó vagy kapcsolókobozba. Ugyanakkor azt egy olyan helyre kell felszerelni, ahol könnyű működtetni és ellenőrizni, hogy időszerű intézkedéseket lehessen tenni hibás működés esetén.

Rendszeres ellenőrzés és karbantartás: A C görbe MCB megfelelő működésének biztosítása érdekében rendszeresen ellenőrizni és karbantartani kell. Ez magában foglalja annak ellenőrzését, hogy a megszakító érintkezései jó állapotban vannak -e, hogy a leválasztó mechanizmus rugalmas -e, és így tovább.
