DC MCB miniatűr megszakító

A DC MCB miniatűr megszakító egy elektromos kapcsoló, amelyet kifejezetten az DC áramkörök automatikus működésére terveztek. Fő funkciója az automatikus eszközök védelme a túlterhelésektől, a rövidzárlatoktól és az egyéb hiba veszélyektől, valamint a teljes energiarendszer biztonságának biztosítása. Amikor az áramkörön átáramló áram meghaladja a DC MCB besorolását, vagy ha az áramkörben szivárgási áramot észlelnek, akkor a DC MCB automatikusan leválasztja az áramkört, ezáltal megakadályozva, hogy az áramkör túlterhelés, rövidzár vagy szivárgás miatt sérüljön.

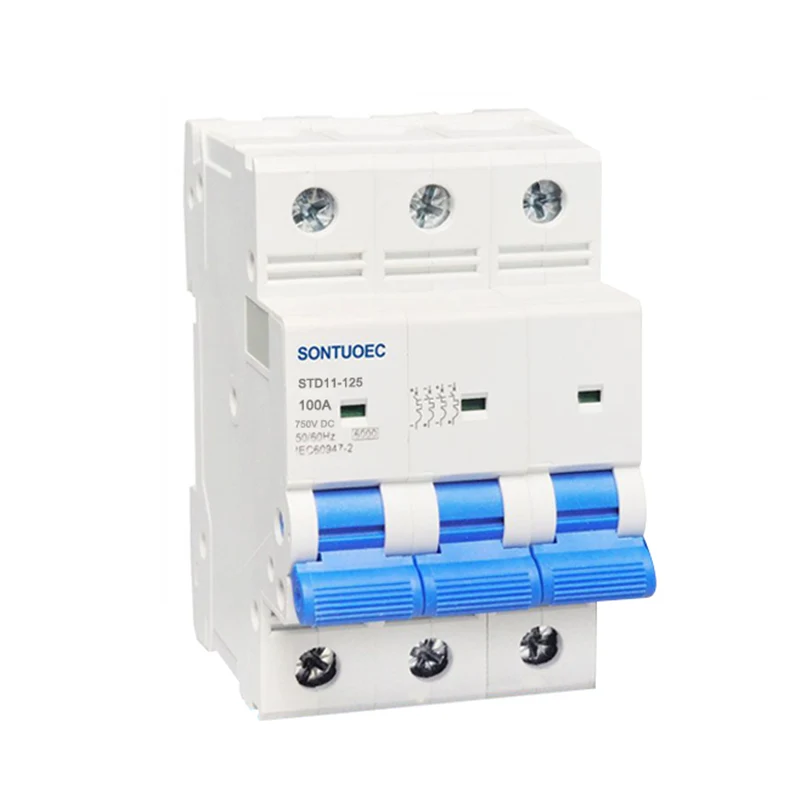

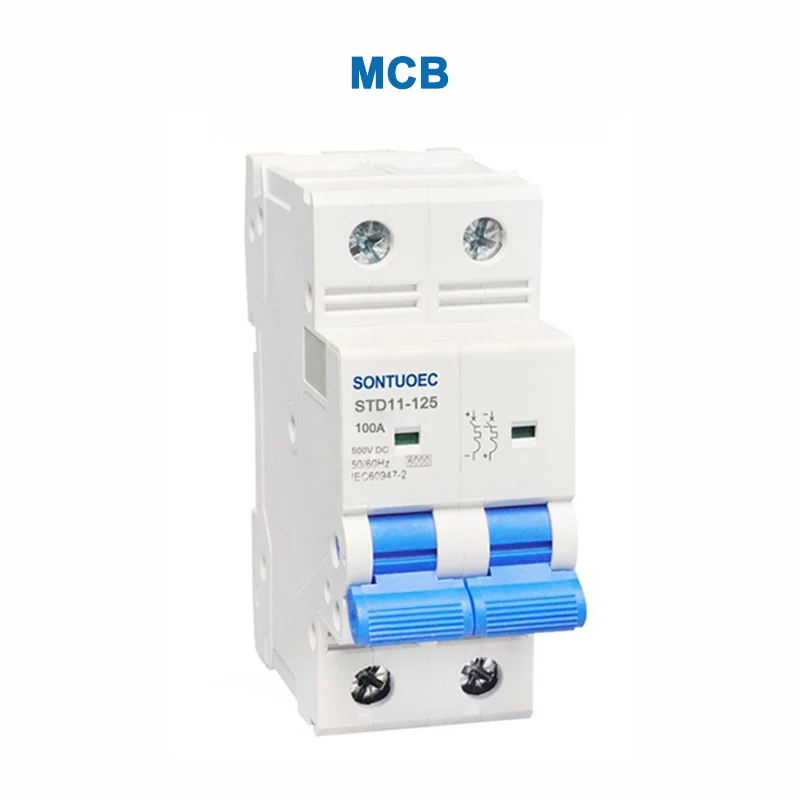

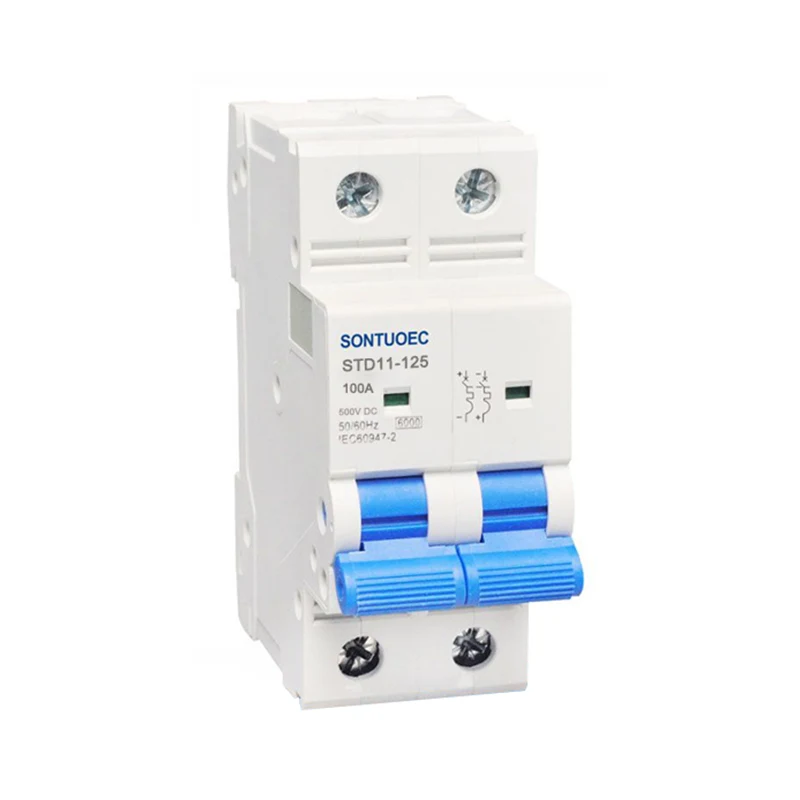

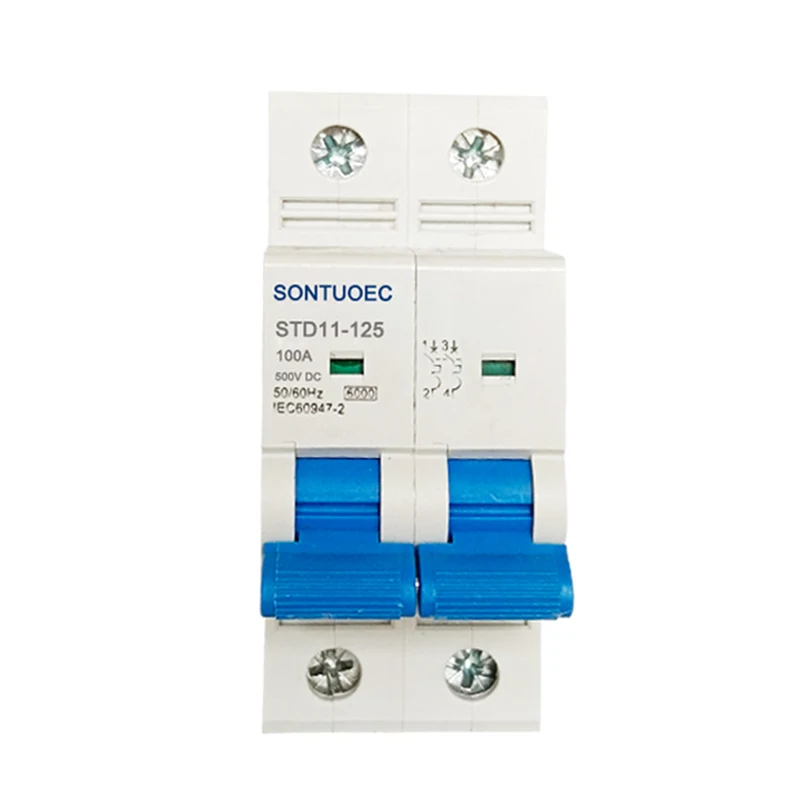

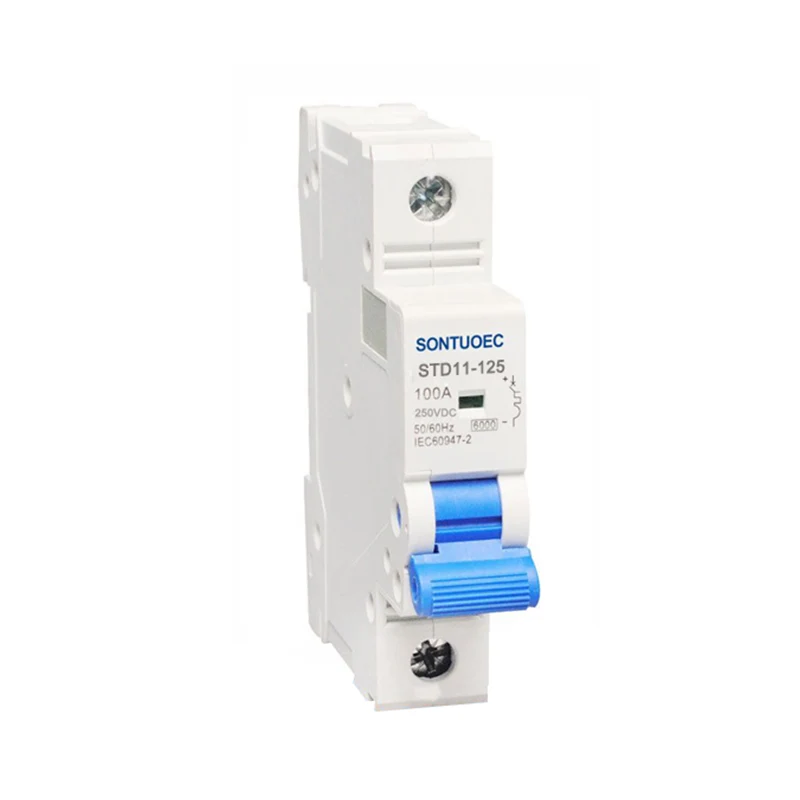

Modell:STD11-125

Kérdés küldése

termékleírás

Modell	STD11-125
Standard	IEC60898-1
Pólus	1p, 2p, 3p, 4p
Eldobási görbe	B, C, D
A névleges rövidzárlat kapacitása (ICN)	3ka, 4,5 ka, 6Ka
Névleges áram (be)	1,2,4,6,10,16,20,25,32,40,50,63,80,125a
Névleges feszültség (UE)	DC 24,48,120,500,750,1000
Mágneses kiadások	B görbe: 3in és 5 között C görbe: 5 és 10 hüvelyk között D görbe: 10 és 14 hüvelyk között
Elektro-mechanikai állóképesség	Több mint 6000 ciklus

Működési alapelv

A DC MCB miniatűr megszakító működési elve az elektromos áram termikus és elektromágneses hatásain alapul. Amikor egy folyamatos túláram egy DC MCB -n keresztül áramlik, a belső bimetálát hajlítva melegítik és elhajlik, amely felszabadítja a mechanikus reteszt és levágja az áramkört. Ezenkívül rövidzárlat esetén az áram hirtelen emelkedése miatt a DC MCB ütköző tekercse vagy az elektromechanikusan elmozduláshoz kapcsolódó dugattyú, amely az áramkör levágására kiváltja az utazási mechanizmust.

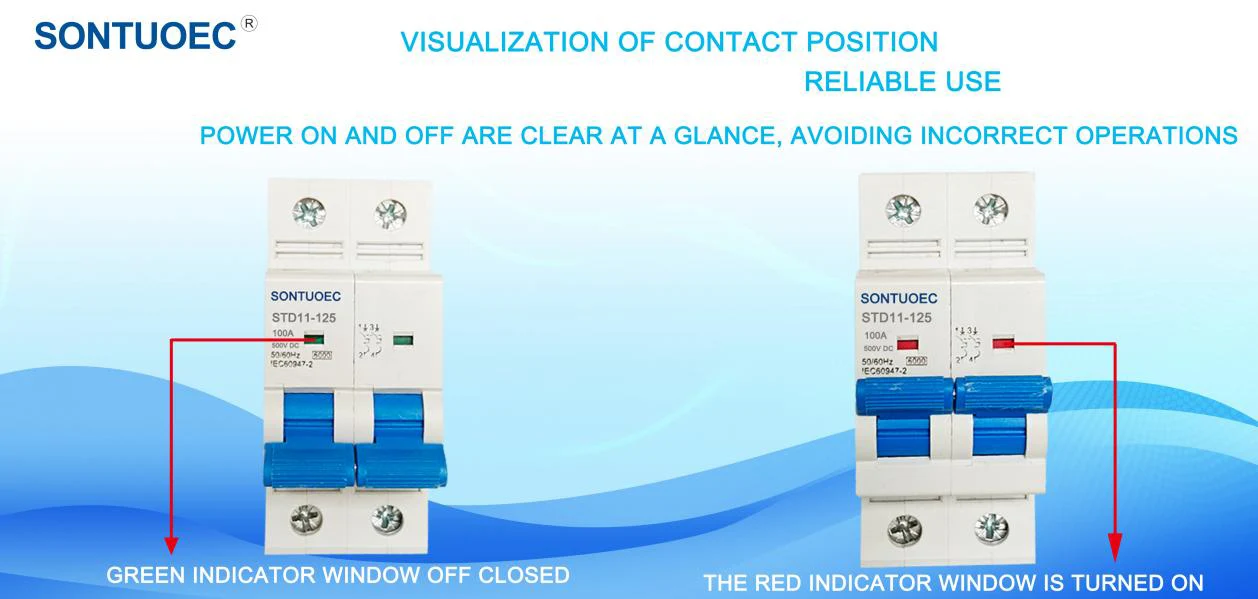

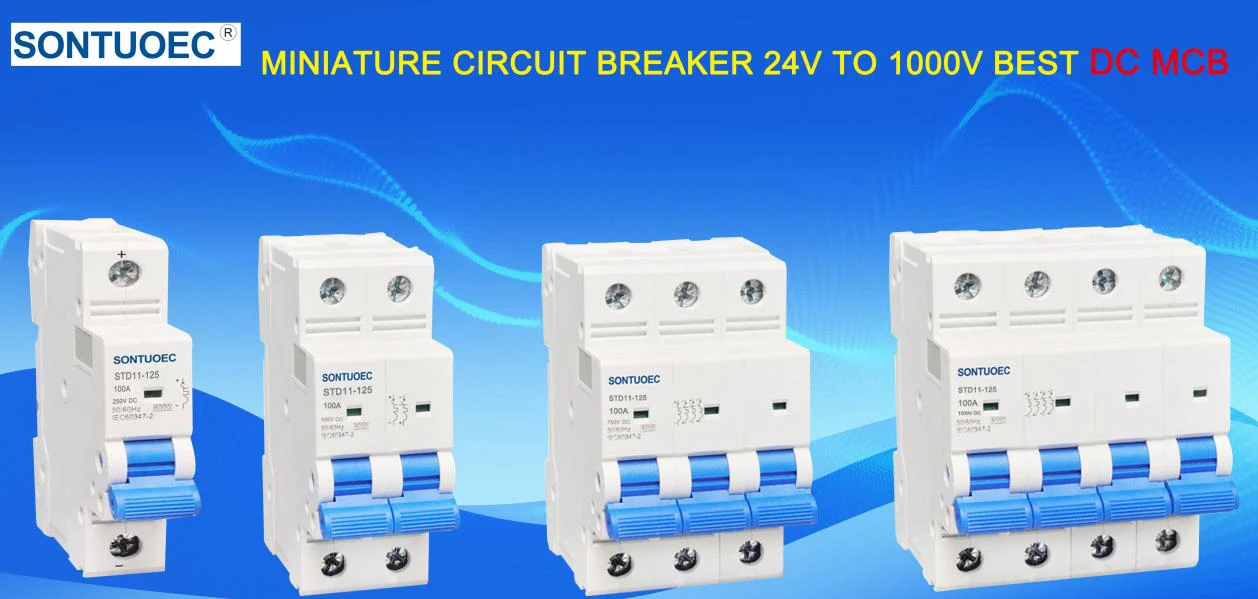

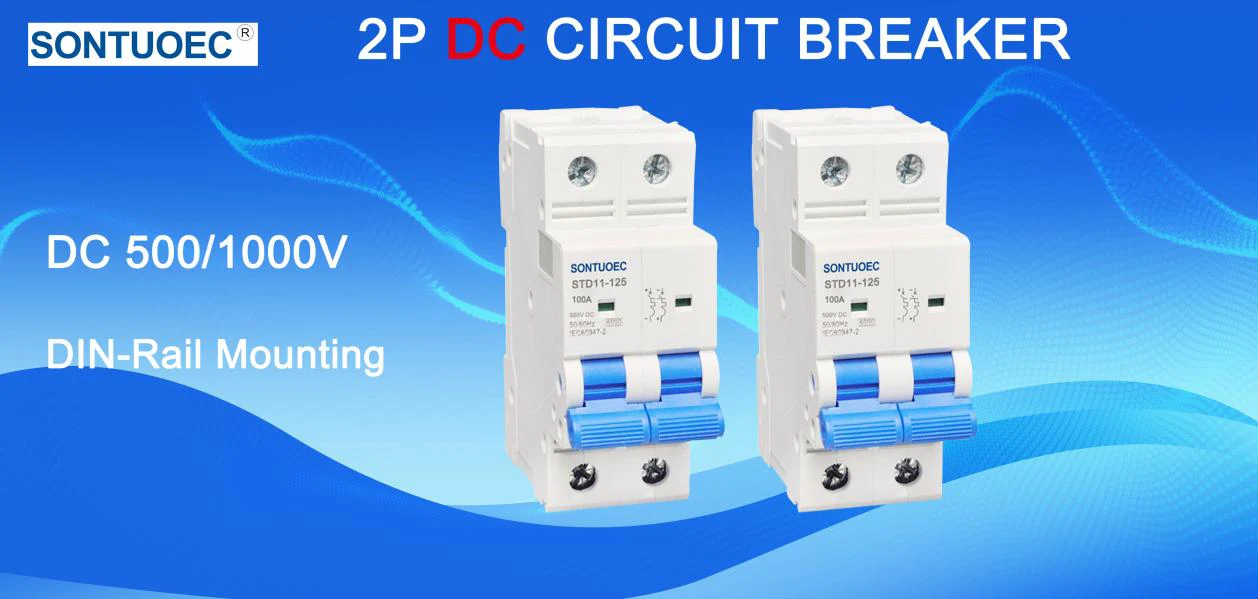

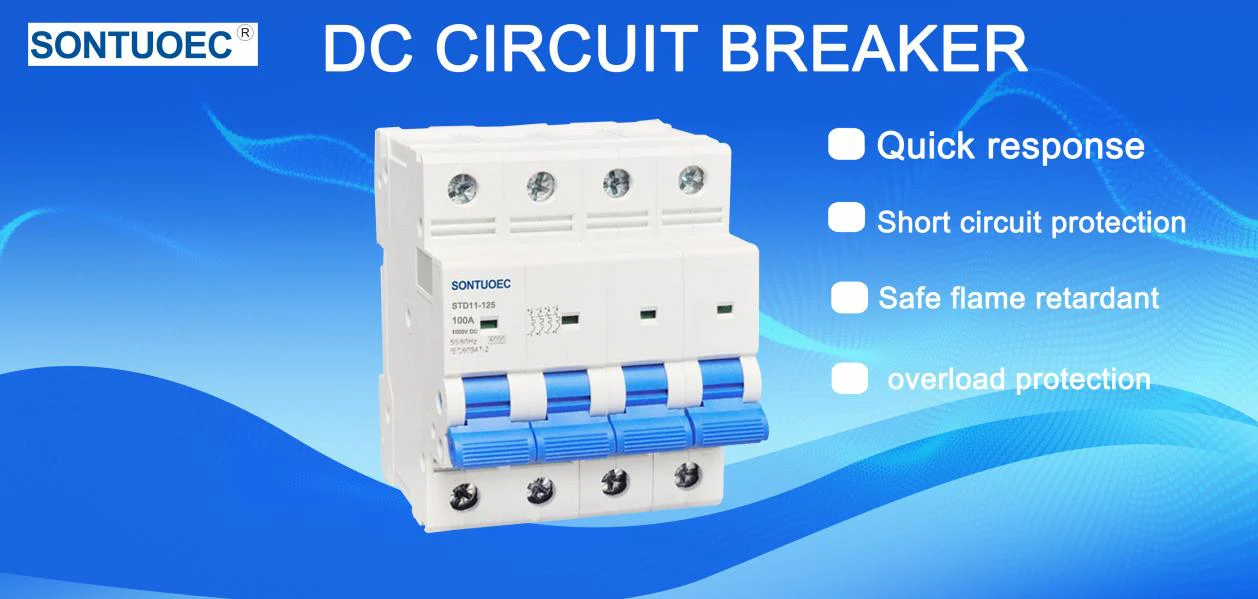

DC MCB Miniature Circuit Breaker

Fő jellemzők

Különleges ív -oltás és az aktuális korlátozó rendszer: A DC MCB egy speciális ív -oltási és jelenlegi korlátozó rendszert alkalmaz, amely képes gyorsan megszakítani a DC eloszlási rendszer hibáját, és megakadályozni az ív előállítását és terjedését.

Nagy érzékenység és gyors válasz: A DC MCB képes felismerni a kis szivárgási áramokat, és nagyon rövid idő alatt levághatja az áramkört, azonnali védelmet biztosítva.

Újrafelhasználható: A hagyományos biztosítékokkal ellentétben a DC MCB utazás után manuálisan vagy automatikusan visszaállítható, kiküszöbölve a csere szükségességét.

Több jelenlegi aktuális besorolás áll rendelkezésre: A DC MCB -k számos különféle jelenlegi besorolási specifikációban érhetők el.

Nem polarizált és polarizált: A piacon lévő DC MCB-k főként polarizált és nem polarizált kategóriába sorolják. A polarizált DC MCB-knek különös figyelmet kell fordítaniuk az áram irányára, amikor a csatlakozás, míg a nem polarizált DC MCB-k biztonságvédelmet nyújthatnak, függetlenül az áram áramlásának irányától.

Alkalmazási kör

A DC MCB -ket széles körben használják, ha DC energiavédelemre van szükség, például adatközpontok, fotovoltaikus energiatermelő rendszerek, energiatároló rendszerek és töltő cölöpök. Különösen az energiatároló piacon, ahol az áram iránya gyakran kétirányú (töltés/kisülési mód), a nem polarizált DC MCB-ket kell használni.
