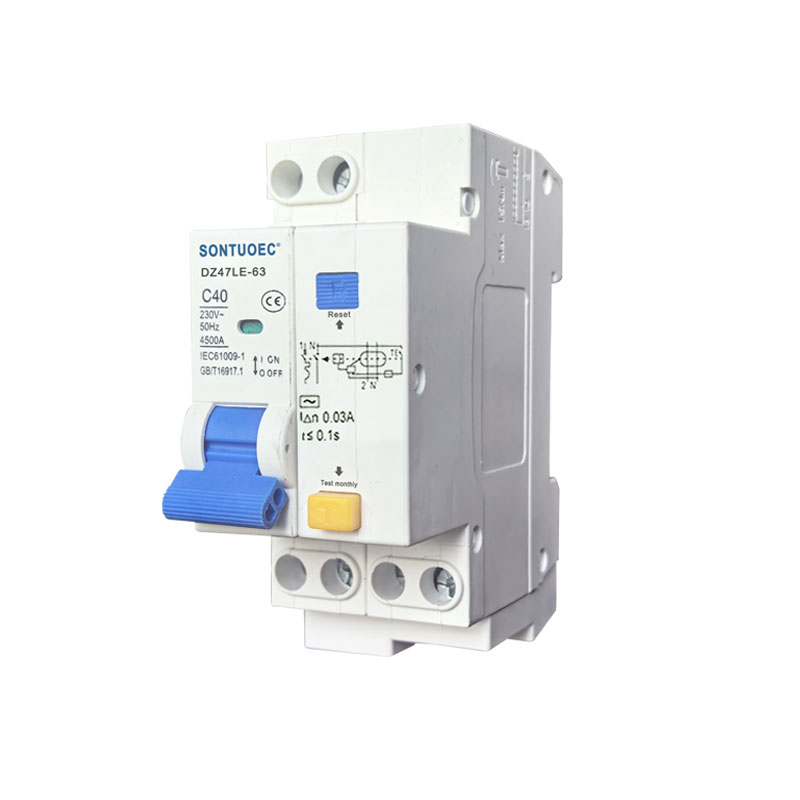

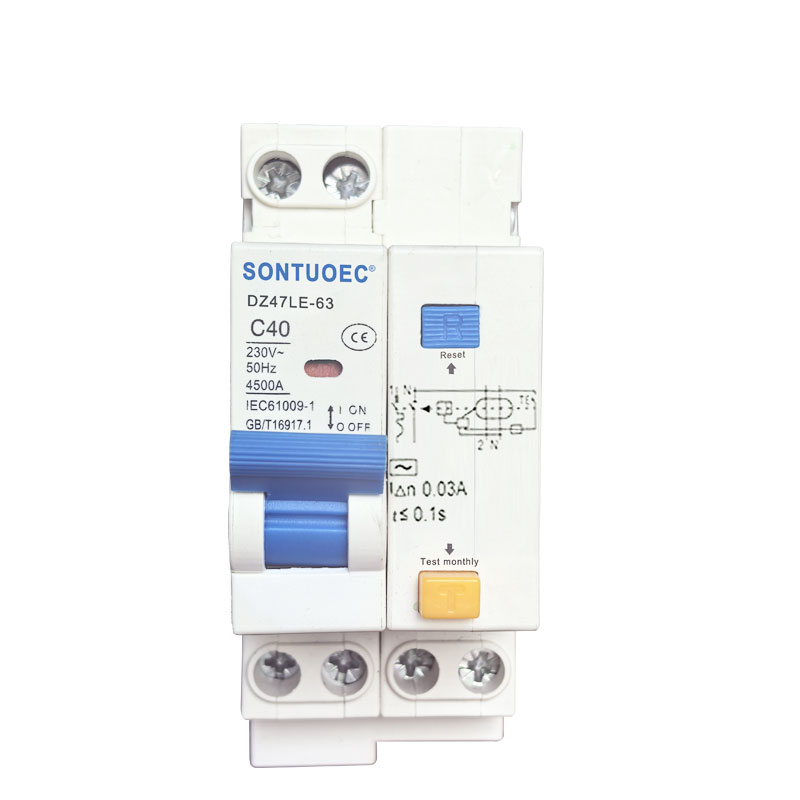

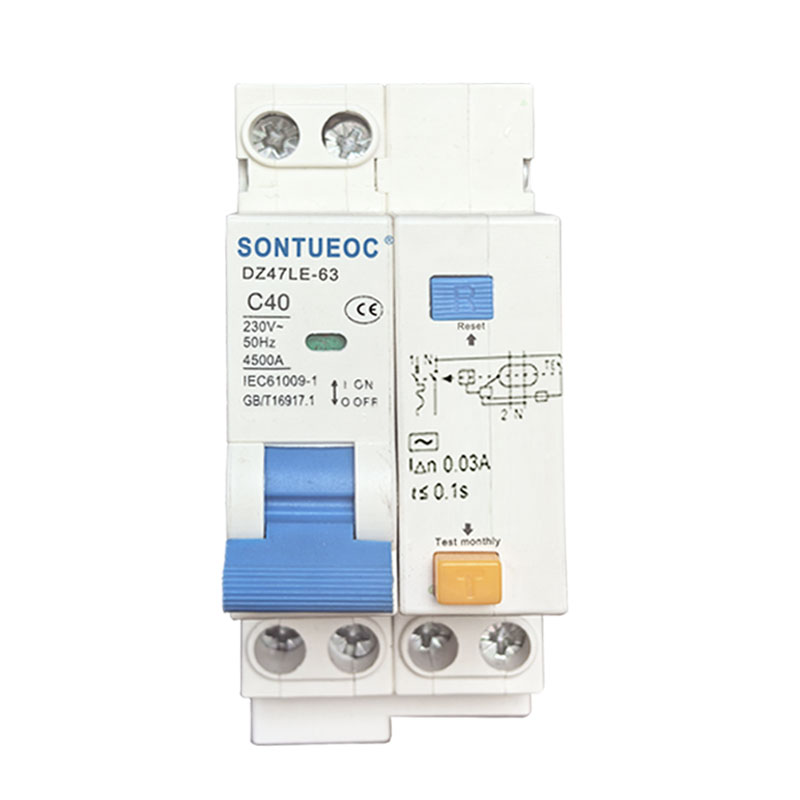

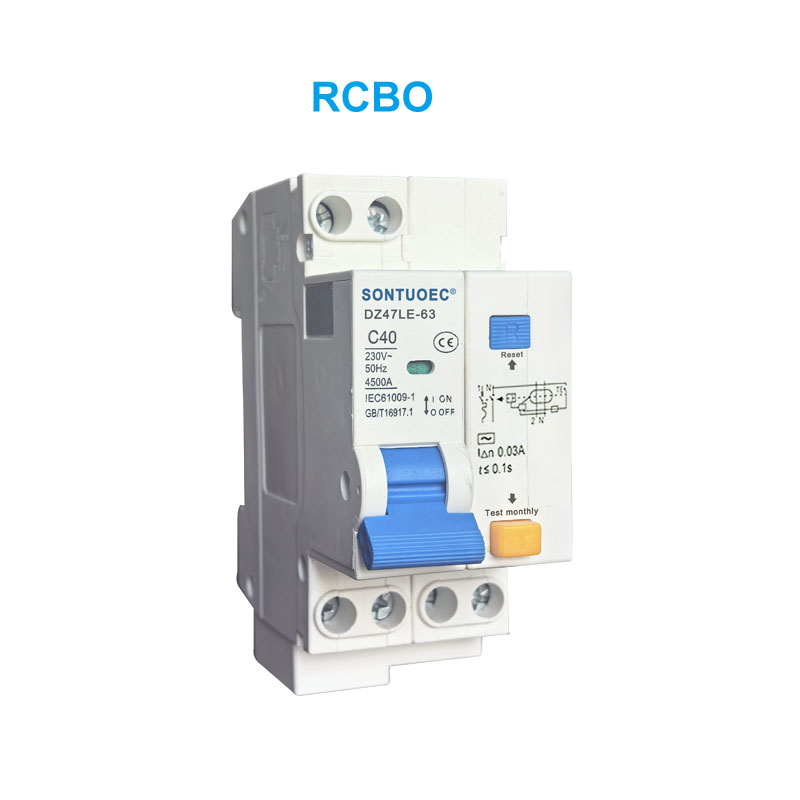

Dz47le-63 RCBO sorozatú szivárgóáram-megszakító

A SONTUOEC az egyik kínai beszállító/gyártó, amely különféle kisméretű elektromos készülékek gyártására szakosodott. A DZ47LE 50/60 Hz-es AC 50/60 Hz névleges feszültségű 230 V-os vonalra alkalmazható, egypólusú, kétvezetékes, 2 pólusú 4 pólusú vagy 400 V-os vezetéknél. 4 pólusú és névleges áramerősség 63A-ig. Megvédheti a vezetéket és a motort a túlterheléstől és a rövidzárlattól. Ritka vonalátalakításra és ritka motorindításra is használható. Megfelel az IEC61009.1 szabványnak.

Modell:DZ47LE-63

Kérdés küldése

termékleírás

Technikai paraméterek:

Névleges feszültség (V)	A Case Inm(A) névleges árama	lengyelek	Semleges	Névleges CurrentIn(A)	Névleges rövidzárlati megszakító kapacitás Icu (KA)		Névleges áram Szivárgás Megszakító áram	Névleges áram nem szakítóáram (mA)
Névleges feszültség (V)	A Case Inm(A) névleges árama	lengyelek	Linel	Névleges CurrentIn(A)	Breaking Capacity Icu (KA)	KÖTÖZŐSALÁTA	(mA))	Névleges áram nem szakítóáram (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE hibaáramú megszakító túláramvédelemmel (elektronikus):

1. Alkalmazás

Személyzet és tűzvédelem

Kábel- és vezetékvédelem túlterhelés és rövidzárlat ellen

2. Az RCBO kiválasztásának általános szabályai:

a.Névleges maradék üzemi áram

≤ 30 mA-nél: kiegészítő védelem közvetlen érintkezés esetén In ≤300 mA: megelőző tűzvédelem földzárlati áramok esetén

b.Kirándító osztály

AC osztály - Szinuszos, váltakozó áramok esetén a kioldás biztosított, akár gyorsan, akár lassan növekszik.

c.Kioldási görbe

C görbe (5-10 In) az áramkörök védelme és vezérlése túlterhelés és rövidzárlat ellen; védelem ellenállásos és induktív terhelésekhez alacsony bekapcsolási áram mellett.

D görbe (10-14 In) az áramkörök védelme és vezérlése túlterhelés és rövidzárlat ellen; védelem olyan áramkörökhöz, amelyek nagy bekapcsolási árammal látják el a terhelést az áramkör zárásakor (kisfeszültségű/kisfeszültségű transzformátorok, megszakítólámpák).
