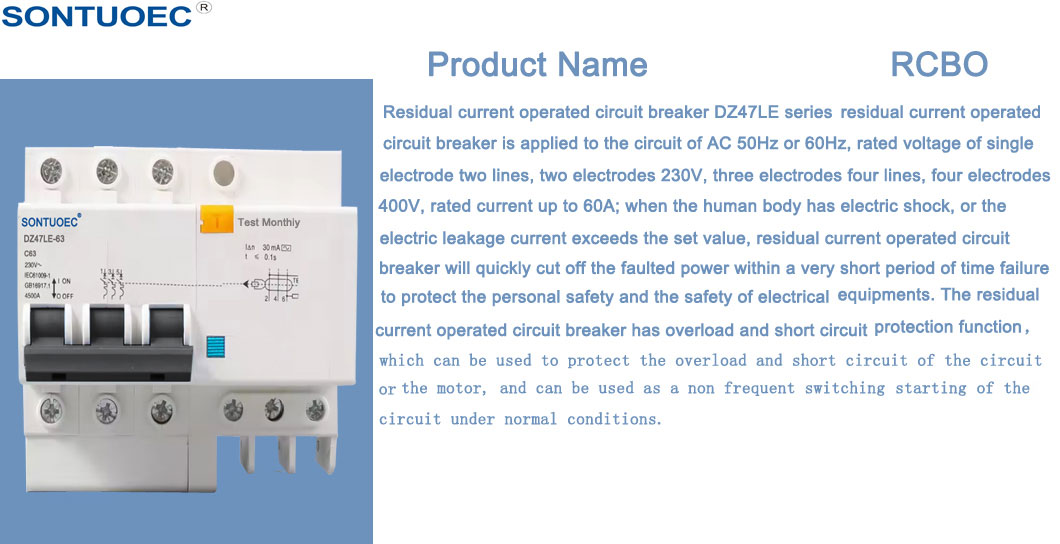

Dz47le-63 sorozat egységes megjelenésű méretű áramköri megszakító RCBO

1. Az RCBO-t főként AC 50 Hz (60 Hz), névleges feszültség 230/400 V, névleges áram 6A–63A alacsony feszültségű terminálelosztó rendszerben használják. Az RCBO egyenlő az MCB+RCD funkcióval; Áramütés elleni és emberi közvetett érintés elleni védelemre, elektromos berendezések védelmére, amikor az emberi test elektromos árammal érintkezik, vagy az elektromos hálózat szivárgási árama meghaladja az előírt értéket, valamint túlterhelés és rövidzárlat elleni védelemre szolgál. Ez lehet egy nem-frekvenciás operátor is az áramkörben, amelyet vadul használnak a lakó- és kereskedelmi negyedekben. Megfelel az IEC61009-1 szabványnak. 2. Az MCB-t AC50/60 Hz-en használják, névleges feszültsége 230 V3, 4 pólusú 400 V, névleges áramerőssége 63 A túlterhelés és rövidzárlat elleni védelemhez, valamint normál esetben a nem gyakori kapcsoláshoz. Széles körben használják az iparban, a kereskedelemben és a háztartásban. Ez a termék megfelel az IEC6088 szabványnak. 3. Az RCCB megfelel az IEC61008 szabványnak. A hibaáramkört azonnal le tudja szakítani áramütés veszélye vagy a fővezeték földelési szivárgása esetén. Így alkalmas a földzárlat okozta áramütés és tűz elkerülésére. Egyfázisú 240V, háromfázisú 415V, 506 Hz vagy 50 V áramkörökben használható.

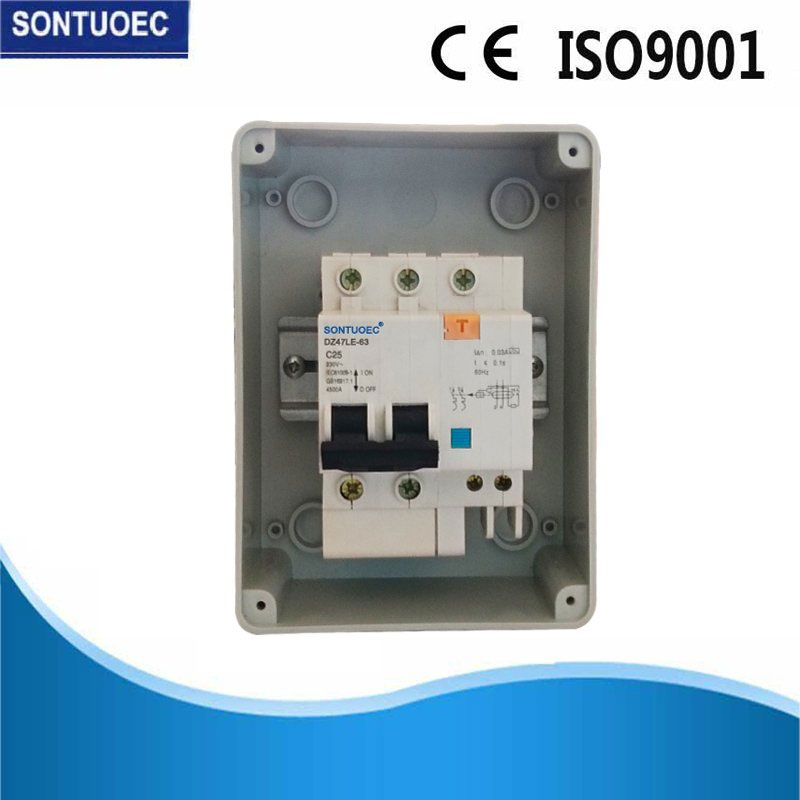

Modell:DZ47LE-63

Kérdés küldése

termékleírás

Műszaki adatok:

RCBO

	Standard	Egység	IEC/EN 61009-1
Elektromos	Mód		Elektronikus típus
jellemzői	Típus (az érzékelt földszivárgás hullámformája)		A, AC
	Termomágneses kioldási karakterisztika		B, C, D
	Névleges áram ln	A	6,10,16,20,25,32,40,63
	lengyelek	P	1P+N, 3P+N
	Névleges feszültség Ue	V	AC 230, 400
	Névleges érzékenység I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Névleges maradék gyártási és szakítóképesség l△m	A	500
	Névleges rövidzárlati kapacitás Icn	A	6000
	Szünet az I△n alatt	S	≤0,1
	Névleges frekvencia	Hz	50/60
	Névleges impulzusálló feszültség (1,2/50)Uimp	V	4000
	Dielektromos tesztfeszültség ind.Freq-nél 1 percig	kV	2
	Szigetelési feszültség Ui	V	250
	Szennyezettségi fok		2
Mechanikai jellemzők	Elektromos élettartam		4000
	Mechanikai élettartam		10000
	Hibaáram jelző		IGEN
	Védelmi fokozat		IP20
	Környezeti hőmérséklet	ºC	-5~+40 (Különleges alkalmazás, kérjük, olvassa el
	(napi átlag≤35ºC)	ºC	hőmérséklet kompenzáció korrekció)
	Tárolási hőmérséklet	ºC	-25~+70
Telepítés	Terminál csatlakozási típusa		Kábel/Tűs típusú gyűjtősín/U-típusú gyűjtősín
	Terminál mérete felső/alsó kábelhez	mm2	25
	Terminál mérete felső/alsó kábelhez	AWG	5. október 18
	Sorkapocsméret felső/alsó gyűjtősínhez	mm2	25
	Sorkapocsméret felső/alsó gyűjtősínhez	AWG	3. október 18

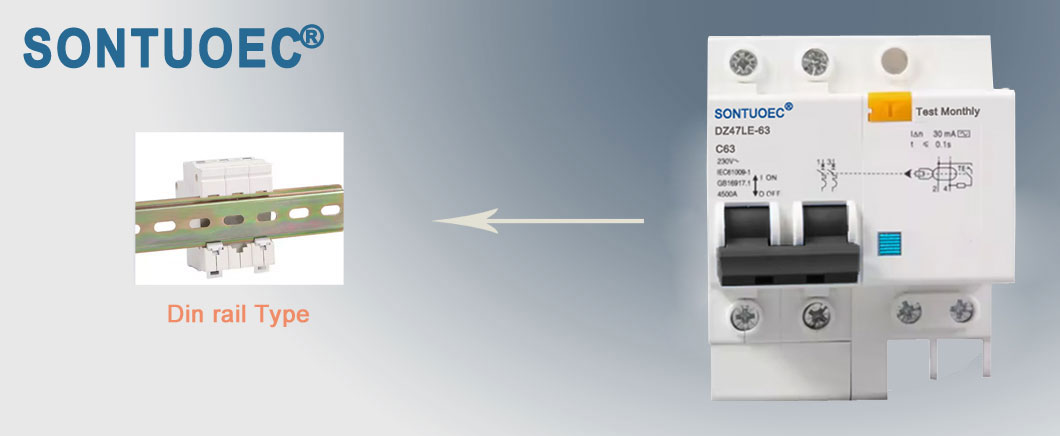

	Felszerelés		DIN sínre EN 60715(35mm) gyorscsipesz segítségével
	Kapcsolat		Felülről

Termék áttekintése:

1. Gondoskodjon a földzárlat/szivárgási áram elleni védelemről és a leválasztás funkciójáról

2. Nagy zárlati áramtűrő képesség3. Alkalmazható terminál és tű/villa típusú gyűjtősín csatlakozáshoz

5. Az áramkör automatikus leválasztása, ha földzárlat/szivárgási áram lép fel, és meghaladja a névleges érzékenységet

6. Tápellátástól és hálózati feszültségtől független, külső interferencia, feszültségingadozás mentes.

MCB

Modell	MCB
Standard	IEC60898-1
Pólus	1P,2P,3P,4P
Kioldó görbe	B, C, D
Névleges rövidzárlati kapacitás (Icn)	3KA,4.5KA,6KA,10KA
Névleges áram (be)	1,2,4,6,10,16,20,25,32,40,50,63A
Névleges feszültség (Un)	AC230(240)/400(415)V
Mágneses kioldók	B görbe: 3 és 5 hüvelyk között
	B görbe: 3 és 5 hüvelyk között
	C görbe: között 5 és 10 hüvelyk
	C görbe: között 5 és 10 hüvelyk
	D görbe: 10 és 14 hüvelyk között
	D görbe: 10 és 14 hüvelyk között
Elektromechanikus kitartás	több mint 6000 ciklus C

RCCB


	Standard	Egység	IEC/EN 61008-1
Elektromos	Típus (az érzékelt földszivárgás hullámformája)		AC,A
Funkció	Névleges áram In	A	16,25,32,40,63
	lengyelek	P	2,4
	Névleges feszültség Ue	V	230/400
	Névleges érzékenység I n	A	0,01,0,03,0,1,0,3
	Szigetelési feszültség Ui	V	500
	Névleges maradványkészítés és	A	630
	törőképesség I m
	Rövidzárlati áram I c	A	4500/6000
	SCPD biztosíték	A	6000
	I n alatti szünet	s	<0.1
	Névleges frekvencia	Hz	50/60
	Szennyezettségi fok		2
MechanikaI	Elektromos élettartam	t	4000
jellemzői	MechanicaI Life	t	20000
	Hibaáram jelző		Igen
	Védelmi fokozat		IP20
	Környezeti hőmérséklet	C	-25 C-tól 40 C-ig
	(napi átlaggal 35)
	Tárolási hőmérséklet	C	-25°C-tól 70°C-ig
