Elektromos áramköri megszakító

Az elektromos áramköri megszakító egy kapcsolóberendezés, amely normál vagy rendellenes áramköri körülmények között képes hordozni és törni az áramot. Fő funkciója az áramkör védelme a túlterhelések, a rövidzárlatok és más rendellenes feltételek által okozott károktól az energiarendszer biztonságos és stabil működésének biztosítása érdekében. Ha túlterhelés, rövidzárlat és egyéb hibák fordulnak elő az áramkörben, az elektromos áramköri megszakító gyorsan megszakíthatja az áramot, megakadályozhatja a hibát, és megvédheti a berendezéseket és a személyes biztonságot.

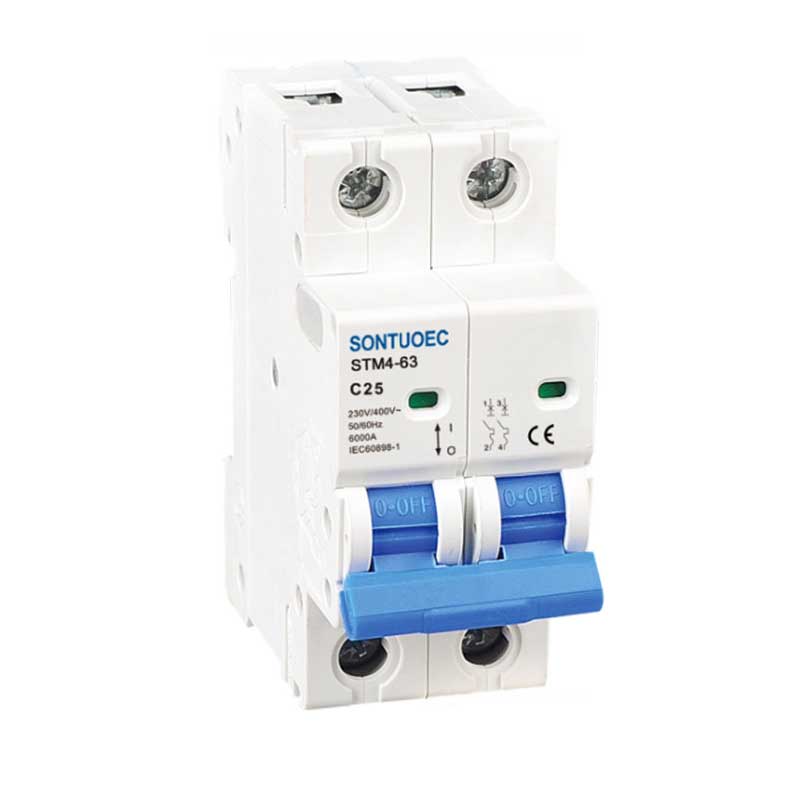

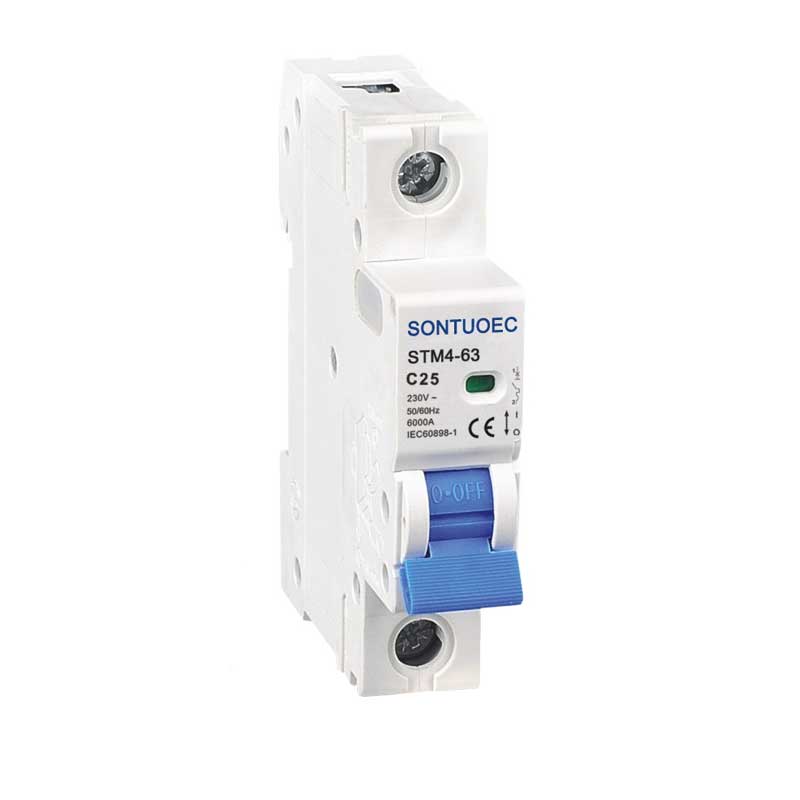

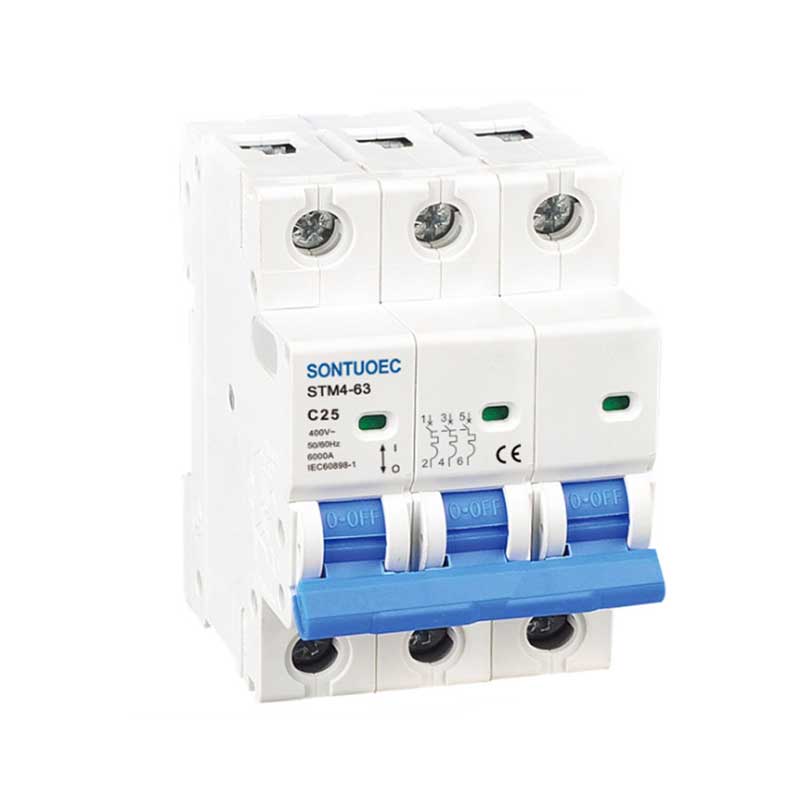

Modell:STM4-63

Kérdés küldése

termékleírás

Modell	STM4-63
STANDARD	IEC60898-1
Pólus	1p, 2p, 3p, 4p
Rövidzárlat -töréskapacitás	3ka, 4,5 ka, 6Ka
Névleges Jelenlegi (be)	1,2,4,610,16,20,25,32,40,63a
Névleges Feszültség (un)	AC230 (240)/400 (415) V
Névleges Frekvencia	50/60Hz
Eldobási görbe	B, C, D
Mágneses kiadások	B görbe: 3in és 5 között
	C görbe: 5in és 10in között
	D görbe: 10 és 14 hüvelyk között
Elektro-mechanikus kitartás	felett 6000 ciklus

Működési alapelv

Az elektromos megszakítók működési elve az elektromágneses indukció és a mechanikus átvitel alapelvein alapul. Ha az áramkörben az áram meghaladja a névleges értéket, a megszakító belsejében lévő termikus elem felmelegszik és a bimetál deformációját eredményezi, vagy az elektromágnes elegendő szívást eredményez ahhoz, hogy a leválasztó mechanizmus cselekedete legyen, ezáltal levágja az áramkört. Ezenkívül a megszakítónak van egy ív -oltóeszköze is, amely hatékonyan elolvadhat az áramot előállított ívet, amikor megszakítja az áramot, és megakadályozza, hogy az ív a berendezéseket és a személyzetet ártsa.

Fő alkatrészek

Az elektromos áramköri megszakító általában érintkezési rendszerből, ív oltó rendszerből, működési mechanizmusból, csatárból, héjból és így tovább áll. Az érintkezési rendszert használják a megszakító csatlakoztatásához és leválasztásához; Az ív oltó rendszerét használják az áram megszakításakor generált ív eloltására; A működési mechanizmust használják a megszakító kézi vagy automatikus működésének megvalósításához; A tripper az a rész, amely kiváltja a megszakító hatását az áramkör hibás helyzetének megfelelően; A héjat a megszakító belső szerkezetének védelmére és a külső interferencia megelőzésére használják.
