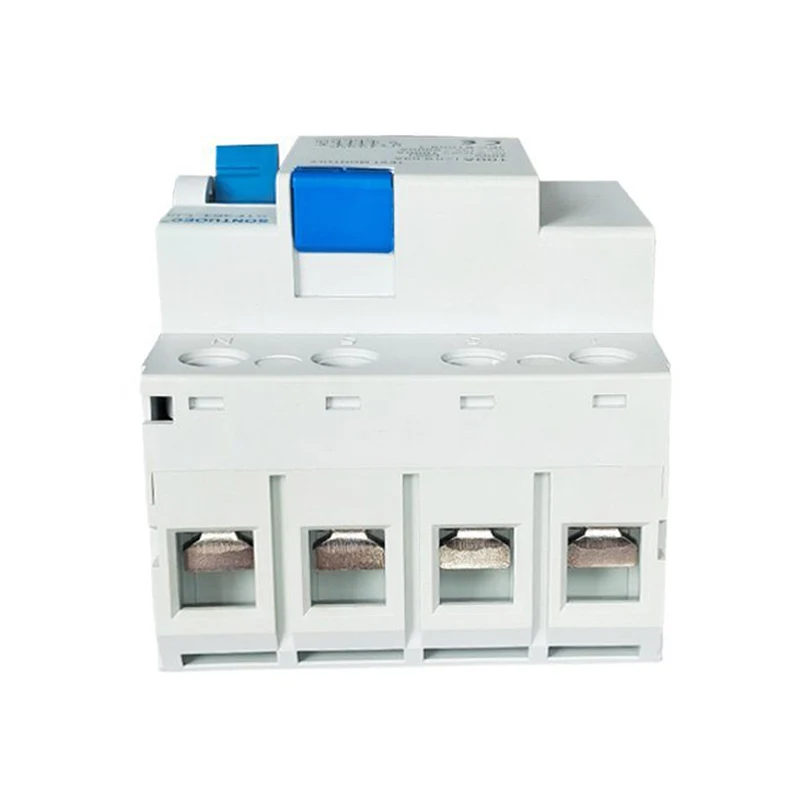

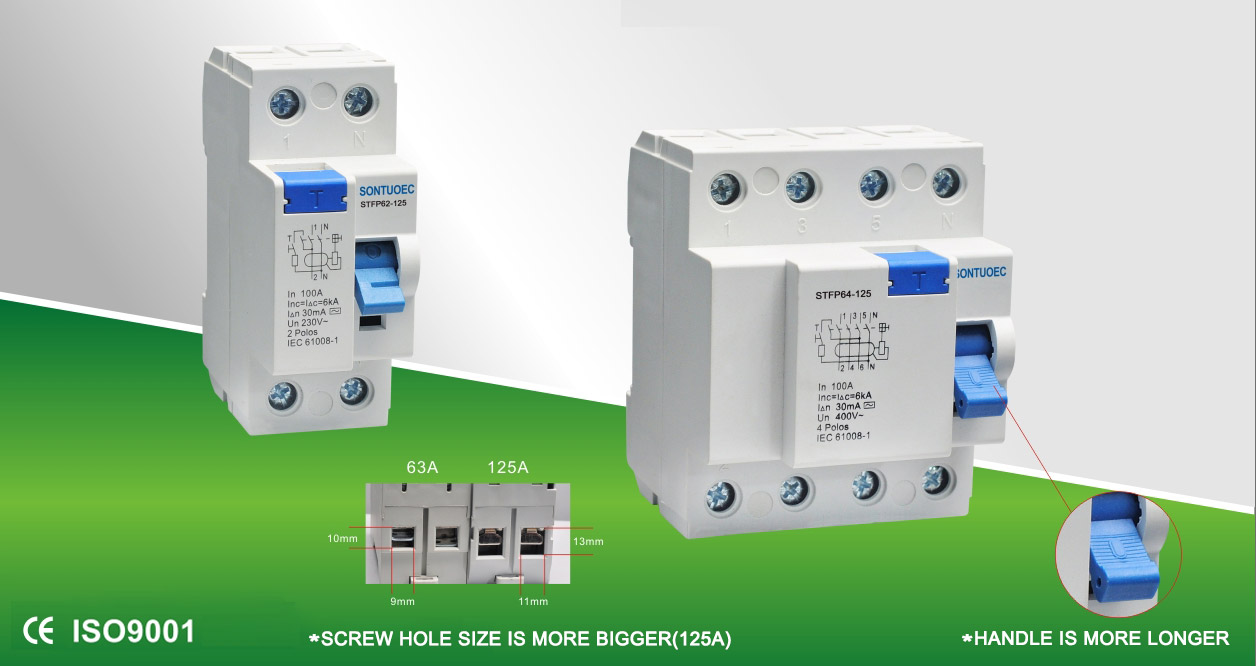

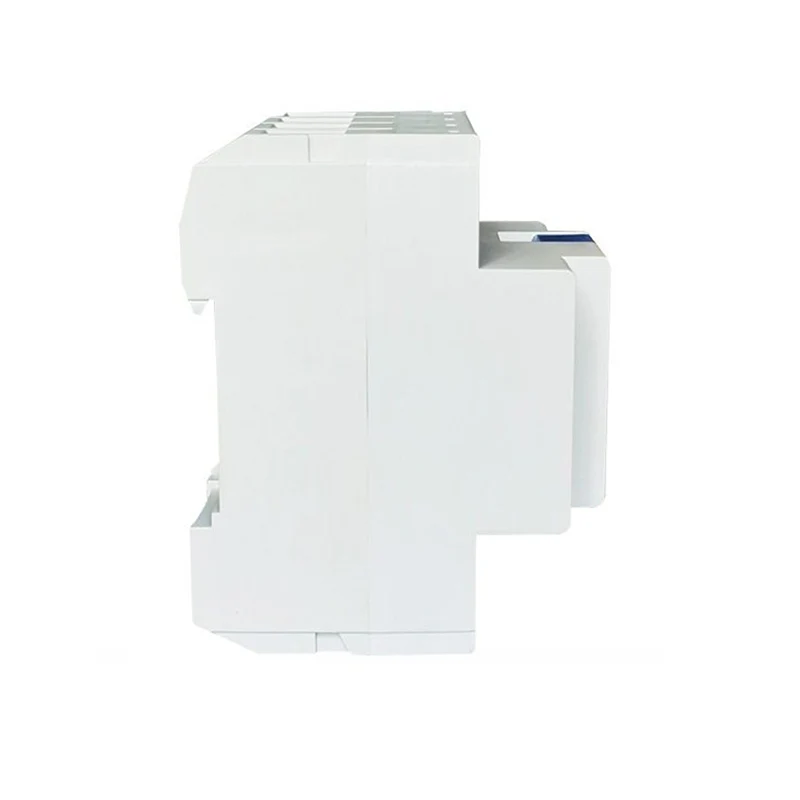

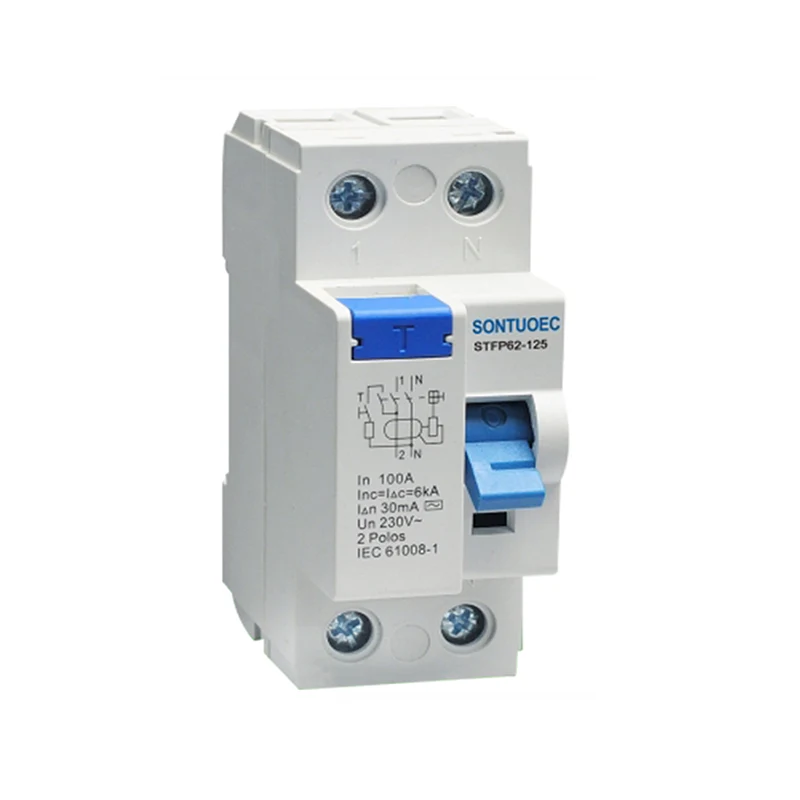

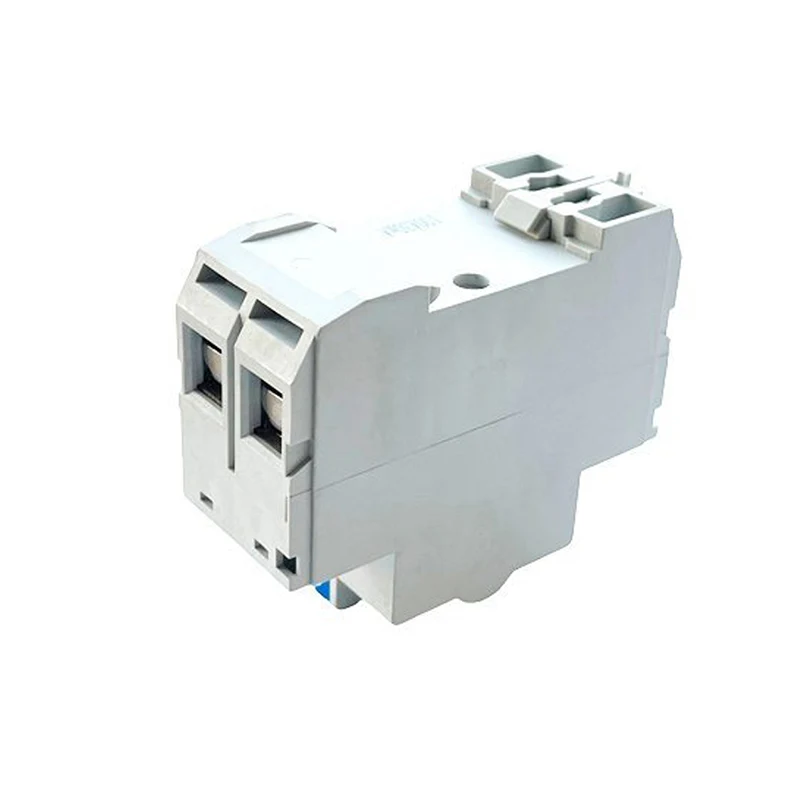

Elektronikus mágnes A típusú RCCB 125A/30MA

Elektronikus mágneses A RCCB 125A/30MA típusú képes kimutatni az áramkörökben lévő maradványáramokat szivárgás, rövid áramkörök vagy földhibák miatt, és automatikusan levágja az áramköröket, amikor az áram meghaladja az előre beállított küszöböt, ezáltal megvédve a személyzet és a berendezések biztonságát. Munka alapelve az elektromágneses indukció elvén alapul, amikor a maradék áram áthalad a transzformátoron, a megfelelő mágneses fluxus jön létre, amely viszont az elektronikus áramkört kiváltja a jelfeldolgozás elvégzéséhez, és végül szabályozza a felszabadulási mechanizmus hatását.

Modell:STFP360-125

Kérdés küldése

termékleírás

Modell:	STFP360-125
STANDARD:	IEC 61008-1
A maradék áram tulajdonságai:	És és és
Pólusszám:	2p, 4p
Minősített áram:	16a, 25a, 32a, 40a, 63,80,100,125a
Névleges feszültség:	230/400V AC
Névleges frekvencia:	50/60Hz
A névleges maradék működési áram iAN:	10MA, 30MA, 100MA, 300MA, 500MA
A névleges maradék nem működő áram I ΔNO:	≤0,5iA
A névleges feltételes rövidzárlati áram:	6000a
Névleges feltételes maradék rövidzárlat ITARY IAC:	6000a
Kitörési időtartam:	Pillanatnyi kioldás ≤0,1 másodperc
Maradék kioldási áramtartomány:	0,5iA ~ iAn
Elektromechanikus kitartás:	4000 ciklus
Rögzítő nyomaték:	2,0 nm
Csatlakozási terminál:	Csavaros terminál pillér csatlakozó
Telepítés:	35 mm -es DIN vasúti rögzítés

Fő jellemzők

Nagy érzékenység és gyors válasz: Az elektromágneses RCCB -k kimutathatják a kis maradékáramot, általában kevesebb, mint 30 mA (pontos érték a termék specifikációinak megfelelően), és néhány milliszekundumon belül gyorsan levágják az áramkört, hatékonyan megakadályozva az áramütés baleseteit.

Elektromágneses védelem: A tisztán elektronikus RCCB -kkel összehasonlítva az elektromágneses RCCB -k egyesítik az elektromágneses indukció elvét, amely nagyobb megbízhatósággal és stabilitással rendelkezik, és normálisan működhet különböző durva környezetekben.

Multifunkciósség: Néhány elektromágneses RCCB -ben túlterhelés, rövidzárlat és egyéb védelmi funkciók is vannak, amelyek átfogóan megvédhetik az áramkörök és a berendezések biztonságát.

Könnyen telepíthető és karbantartható: Az elektromágneses RCCBS általában moduláris kialakítást, kompakt szerkezetet, könnyen telepíthető és könnyen elvégezhető rutin karbantartást és ellenőrzést végez.

Működési alapelv

Az elektromágneses RCCB működési elve Kirchhoff törvényén alapul, amely kimondja, hogy a bemeneti áram mindig megegyezik a kimeneti árammal (ideális esetben). Ha az áramkörben szivárgás vagy földhibás fordul elő, az áram egy része közvetlenül a Földre áramlik, megkerülve a terhelést, így fennmaradó áramot hozva létre. Ezen a ponton a transzformátor felismeri ezt a kiegyensúlyozatlan áramot, és megfelelő mágneses fluxust generál. Miután az elektronikus áramkör feldolgozta a mágneses fluxust, ez kiváltja a sztriptíz mechanizmus hatását, hogy a megszakító gyorsan levágja az áramkört.

Alkalmazási forgatókönyvek

Az elektromágneses RCCB -ket széles körben használják számos olyan helyzetben, ahol elektromos védelemre van szükség, ideértve, de nem kizárólag:

Lakossági és kereskedelmi épületek: Az elektromos berendezések és a személyi biztonság védelmére, az elektromos ütközések és az elektromos tüzek megelőzésére használják.

Ipari gyártási vonalak: Az elektromos berendezések, például a motorok, a transzformátorok és más elektromos berendezések normál üzemeltetésétől való védelmére használják, megakadályozva a berendezések károsodását és leállási idejét a szivárgás és a túlterhelés miatt.

Nyilvános létesítmények: például kórházak, iskolák, könyvtárak és más helyek, amelyeket az elektromos berendezések biztonságos működésének és a személyzet biztonságos használatának biztosítása érdekében használnak.
