Elektronikus típusú RCCB

Ha az áramkörben lévő maradékáram meghaladja az előre beállított értéket, az RCCB elektronikus típusú típusa gyorsan megszakítja az áramkört, ezáltal megakadályozva az áramütéses balesetek és az elektromos tüzek. Az elektronikus RCCB -k elektronikus alkatrészeket és mikroprocesszorokat és más technológiákat használnak, hogy nagyobb érzékenységet és pontosságot biztosítsanak.

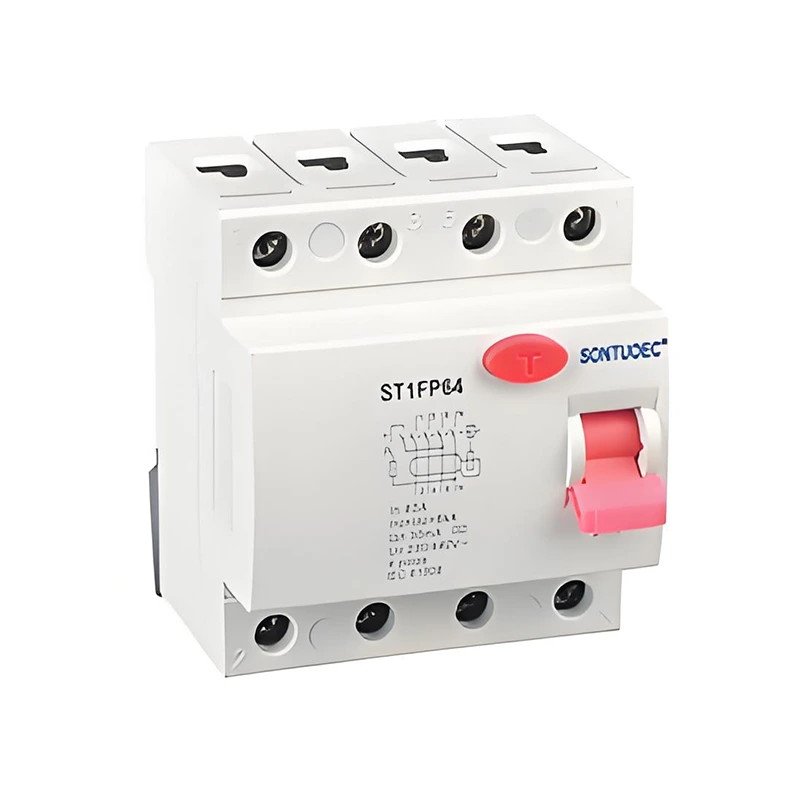

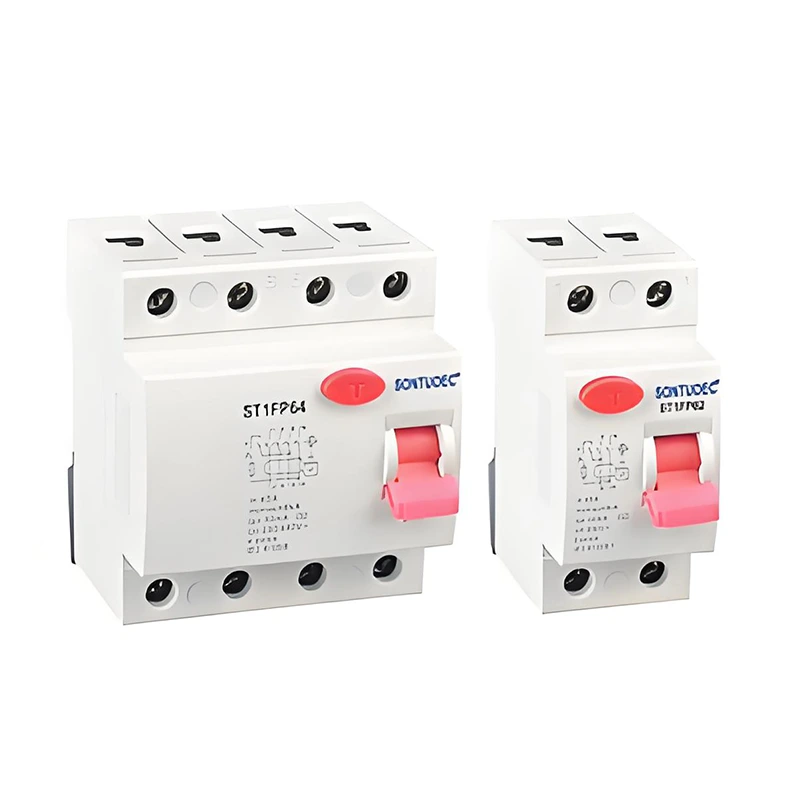

Modell:ST1PF64

Kérdés küldése

termékleírás

Szandard			IEC/EN61008.1
Elektromos	Típus (a földszivárgás hullámformája érzékelt)		Elektro-mágneses típus, elektronikus típus
jellemzők	A névleges áram	A	És és és
	Oszlopok	P	2,4
	Névleges feszültség minket	V	AC 240/415V; AC 230/400V
	Névleges áram		16,25,32,40,63a
	Névleges érzékenység i △ n	A	0,01,0,03,0,1,0,3,0,5
	Szigetelési feszültség felhasználói felület	V	500
	Minősített maradékkészítés és	A	630
	Bontási kapacitás i △ m	A	630
	Rövidzárlati áram i △ c	A	6000
	SCPD biztosíték	A	6000


	Névleges frekvencia	HZ	50/60
	Szennyeződés		2
Mechanikai	Elektromos élettartam	t	4000
jellemzők	Mechanikai élet	t	10000
	Védelmi fokozat		IP20
	Környezeti hőmérséklet	ºC	-25 ~+40
	(napi átlaggal ≤35 ° C)	ºC	-25 ~+40
	Tárolási hőmérséklet	ºC	-25 ~+70
Telepítés	Terminál csatlakozás típusa		Kábel/U-típusú buszbár/pin-típusú buszbár
	Terminál méretének felső/alja a kábelhez	mm2	25
	Terminál méretének felső/alja a kábelhez	AWG	3.18
	Terminál méretű felső/alsó a buszrárt	mm2	25
	Terminál méretű felső/alsó a buszrárt	AWG	3.18
	Meghúzási nyomaték	N*m	2.5
	Meghúzási nyomaték	Lb-s	22
	Felszerelés		A DIN Rail EN 60715 (35 mm) gyors klipkészülék segítségével
	Kapcsolat		Felső és alulról

Működési alapelv

Az RCCB elektronikus típusú működési elve az elektromágneses indukció és az áram kiegyensúlyozásának alapelvein alapul. Ha az áramkör fázis- és nulla vonaláramai kiegyensúlyozatlanok, azaz fennmaradó áram létezik, az RCCB belsejében lévő áram transzformátor kimutatja ezt az egyensúlyhiányt, és egy megfelelő jelet generál. Ez a jel, miután az elektronikus áramkör feldolgozta, kiváltja a felszabadulási mechanizmus működését, így a megszakító gyorsan levágja az áramkört.

Fő jellemzők

Nagy érzékenység: Az elektronikus RCCB -k képesek nagyon kicsi maradékáramot kimutatni, általában kevesebb, mint 30 mA vagy még alacsonyabbak.

Gyors hatás: Miután a maradék áramot észlelték, hogy meghaladja az előre beállított értéket, az RCCB azonnal hat az áramkör levágására és a balesetek megelőzésére.

Biztonságos és megbízható: Az RCCB fejlett elektronikus alkatrészeket és mikroprocesszoros technológiákat alkalmaz a magasabb megbízhatóság és stabilitás biztosítása érdekében.

Könnyen telepíthető és karbantartható: Az elektronikus RCCB -k általában kompakt szerkezetűek és egyszerű vezetékekkel rendelkeznek, így könnyen telepíthetők és karbantarthatók.

Alkalmazási forgatókönyvek

Az elektronikus RCCB -ket széles körben használják számos olyan helyzetben, ahol elektromos védelemre van szükség, ideértve, de nem kizárólag:

Lakossági és kereskedelmi épületek: Az elektromos berendezések és a személyi biztonság védelmére, az elektromos ütközések és az elektromos tüzek megelőzésére használják.

Ipari gyártási vonalak: Az elektromos berendezések, például a motorok és a transzformátorok normál üzemeltetésétől való védelmére használják, megakadályozva a berendezések károsodását és leállását a szivárgás és a túlterhelés miatt.

Nyilvános létesítmények: például kórházak, iskolák, könyvtárak és más helyek, amelyeket az elektromos berendezések biztonságos működésének és a személyzet biztonságos használatának biztosítása érdekében használnak.
