Elektronikai kontaktor

A SontuoEC kiváló minőségű elektronikai kontaktorát elsősorban az áramkörökben alkalmazzák, a névleges feszültség 660 V -ig, AC 50Hz -ig vagy 60 Hz -ig, 95A -ig az áramot, az AC motor elindításához és irányításához és vezérléséhez. A kiegészítő kapcsolattartó blokkkal, az időzítő késleltetésével és a gépi beépítő eszközzel stb. Kombinálva ez a késleltetési kontaktor, a mechanikus reteszelő kontaktor, a Star-Delta indítóvá válik. Elektromágneses indítóvá alakul, amikor egy megfelelő hőkezelő relóval együtt működik, amely megvédi a túlterhelési áramkört. A kontaktort az IEC60947-4-1 szerint állítják elő.

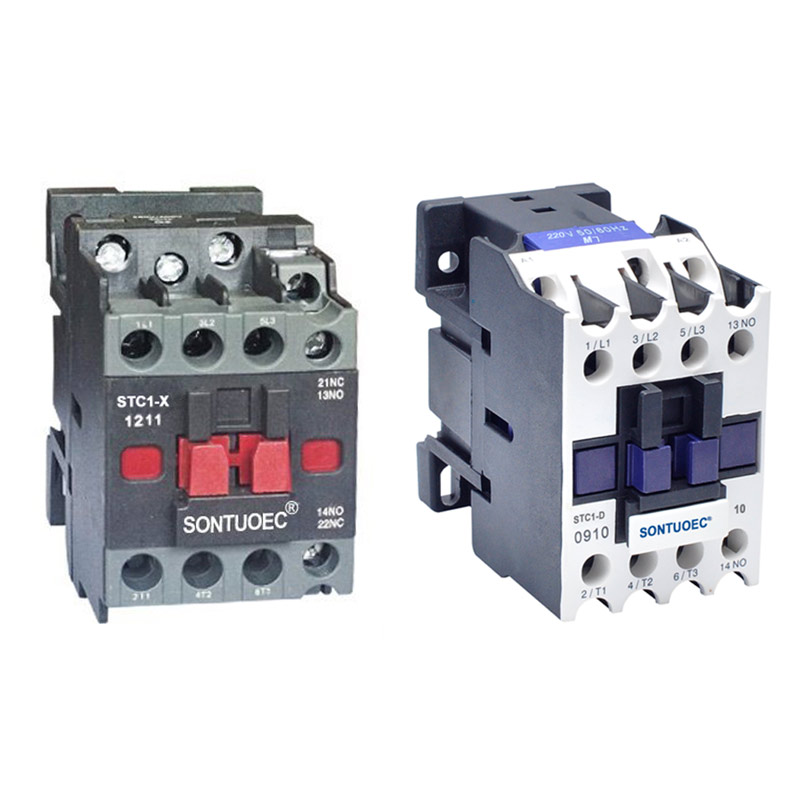

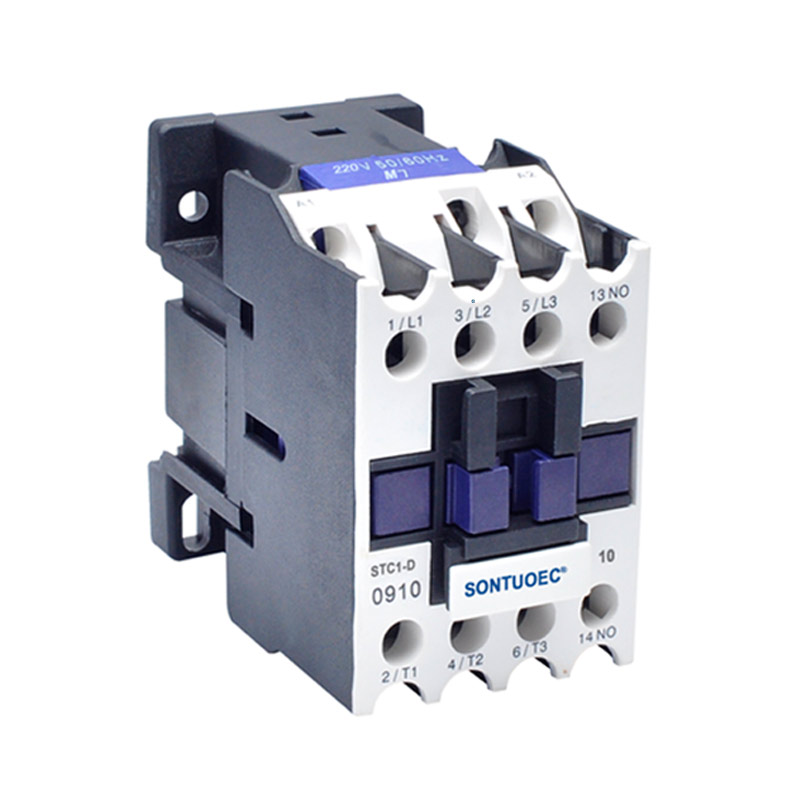

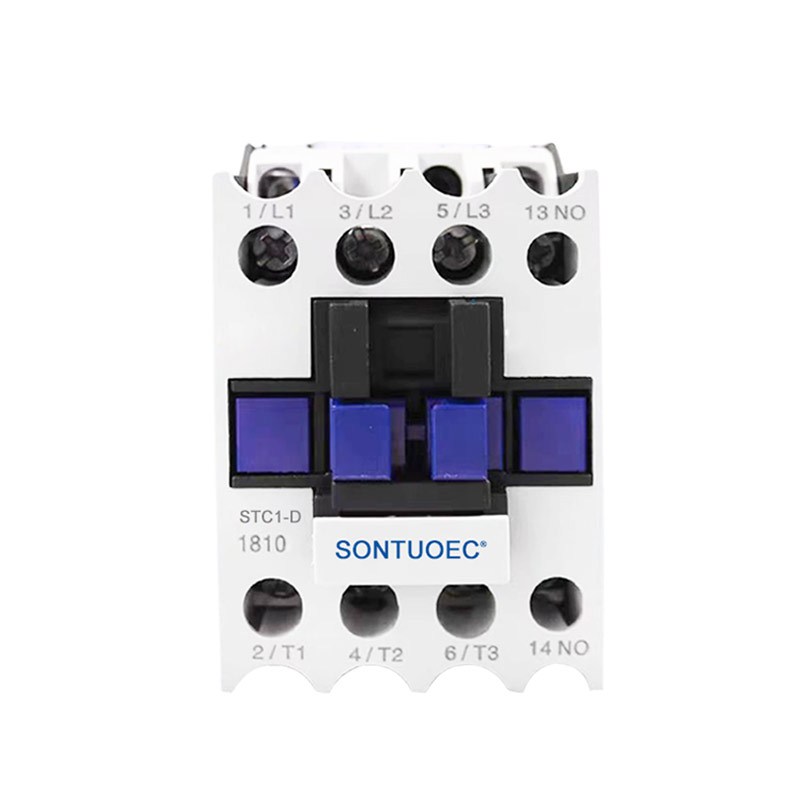

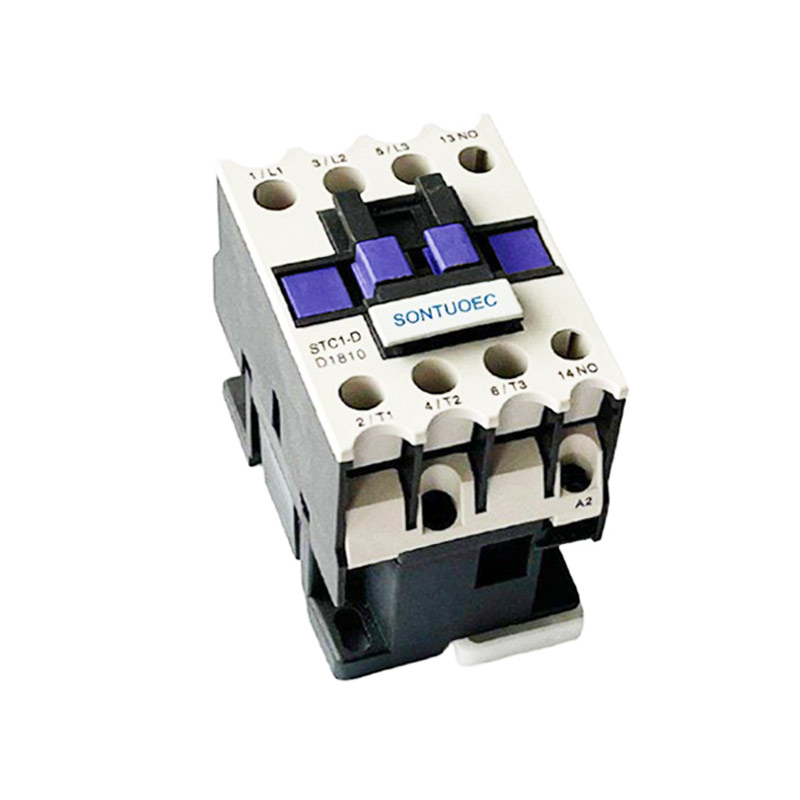

Modell:STC1-D

Kérdés küldése

termékleírás

Beír		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Minősített működő áram (A)	AC3	9	12	18	25	32	40	50	65	80	95
Minősített működő áram (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standard teljesítményértékelés 3 fázisú motorok 50/60 Hz az AC-3 kategóriában	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V -os	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Névleges hőáram (A)		20	20	32	40	50	60	80	80	125	125
Elektromos élettartam	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektromos élettartam	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanikai élet (x104)		1000	1000	1000	1000	800	800	800	800	600	600
A kapcsolatok száma	3p+nem					3p+nc+nem

Termékjellemzők

Nagy teljesítményű: Az elektronikai kontaktusokat úgy tervezték, hogy az iparág legkisebb, legkönnyebb és legkevesebb költségű lezárt kontaktora legyen, a jelenlegi értékelések 500A -ig (85 ° C -on) és a 2000A -os megszakító kapacitással (320 VDC -nál).

Energiahatékony: A beépített tekercs-energiatakarékos csak 1,7W tartóerővel (12 VDC-nál) működik, és a fordított elektromotív erőt (EMF) 0V-re korlátozhatja.

Biztonság: A terméket hermetikusan lezárták a belső biztonság érdekében, és robbanásveszélyes vagy durva környezetben működhetnek a tekercs vagy érintkezők oxidálása vagy szennyeződése nélkül, ideértve a nem működési időtartamokat is.

Sokoldalúság: opcionális kiegészítő kapcsolatokkal rendelkeznek az energiakapcsolatok helyzetének könnyű megfigyeléséhez. Rugalmas tekercs/energiacsatlakozásokat is tartalmaz.

Alkalmazási forgatókönyvek

Az elektronikai kontaktorokat sokféle alkalmazásban használják, ideértve, de nem kizárólag a következőket:

Az akkumulátorrendszerek: Különösen alkalmas az európai közösség (EC) alkalmazásokhoz, ahol CE jelölés szükséges.

Környezetvédelem és váltás: például a relék kapcsolása és biztonsági másolata (III. Típus), valamint DC feszültségteljesítmény -vezérlés, áramköri védelem és biztonság az AIAG QS9000 kialakításban.

Egyéb ipari alkalmazások: Autóipar, repülőgép, kommunikációs hálózatok, fogyasztói elektronika, orvosi és energia szempontjából is.
