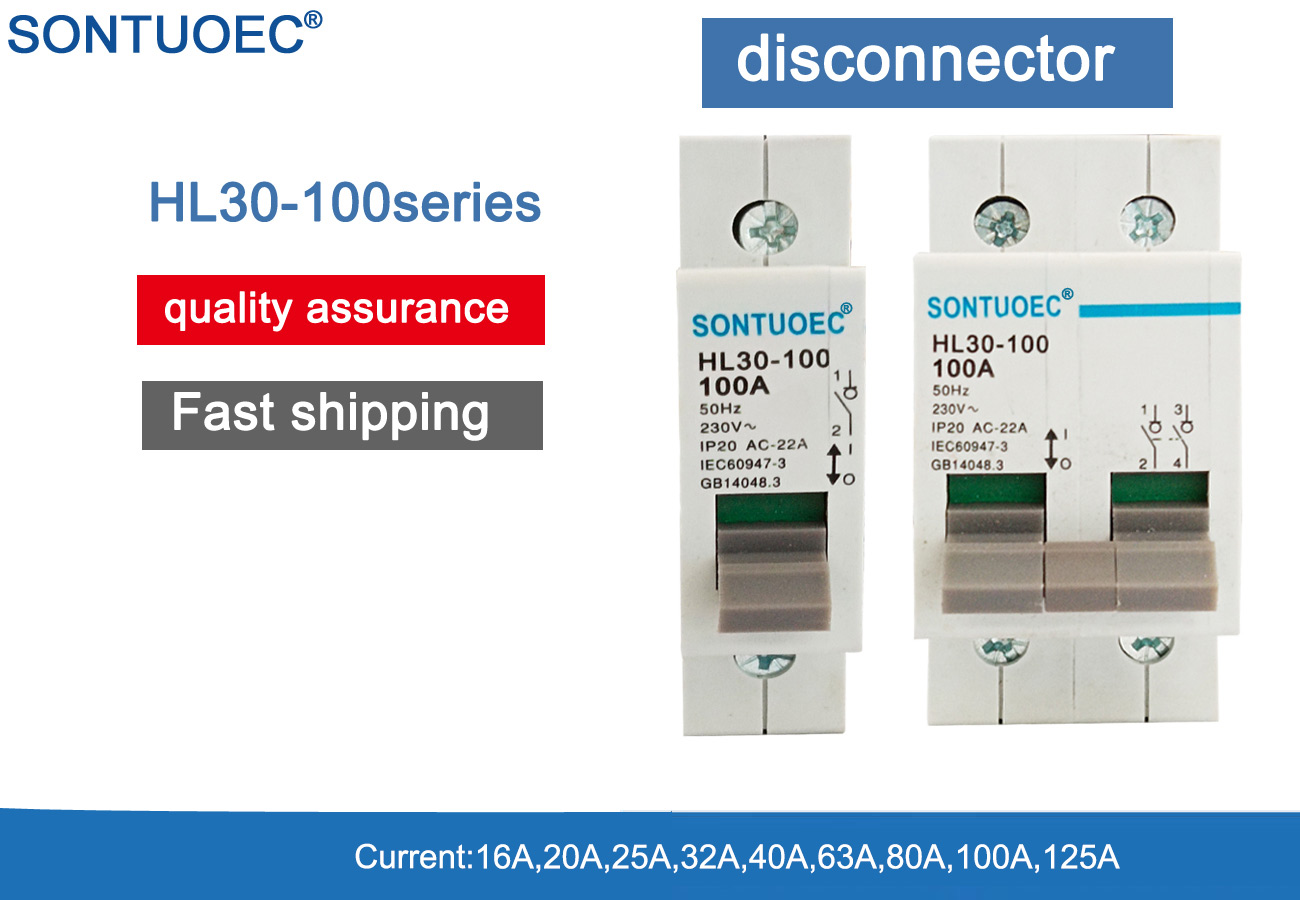

HL30-100 izolátor kapcsoló

A Sontuoec a HL30-100 izolátor Switch szállítója és nagykereskedője, versenyképes minőséggel és árral Kínában.

Kérdés küldése

termékleírás

Terméknév	HL-30 sorozatú izolátor kapcsoló
Pólus	1p 2p 3p 4p
Névleges Jelenlegi	16,25a, 40a, 63a, 80a, 100a, 125a
Névleges Feszültség	1P: AC230V 2p, 3p.4p: AC400V
Szigetelési feszültség UI	690v
Névleges Impulzus ellenáll a feszültségnek (1,2/50) UIMP	6 kV
Besorolva rövid áramkör ellenáll az aktuális ICW -nek	12Le/1S
Besorolva rövid áramköri kapacitás ICM	20Le/0.1s
Besorolt készítés és töréskapacitás	3ie, 1,05ue, cosφ = 0,8
Használja a kategóriát	AC-21B, AC-22A
Elektromos Élet	1500
Mechanikai Élet	8500
Környezetszennyezés Fokozat	3
Tárolás Hőmérséklet	-35ºC ~ +70ºC
Telepítés magasság	<2000 m
Maximális Kábelkapacitás (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximális Korlátozott nyomaték	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Működési alapelv

A HL30-100 izolátor kapcsoló működésének elve viszonylag egyszerű. Egy vagy több érintkezőt tartalmaz, amelyek a kapcsoló működtetésekor kinyithatók vagy bezárhatók. Amikor az érintkezők bezáródnak, az akkumulátor csomagjában lévő cellák csatlakoztatva vannak, lehetővé téve az áram áthaladását. Ha az érintkezők nyitva vannak, a cellák közötti kapcsolat megszakad, és az áram nem áramlik.

Alkalmazási forgatókönyvek

1p, 2p, 3p, 4p mikro kapcsoló leválasztó (MSD). Amikor a HL30-100 izolátor kapcsoló kinyílik, az érintkezők és a nyilvánvaló leválasztási jel között szigetelési távolság van az állomás igényei szerint. Használható fő kapcsolóként, vagy az áramkör kinyitásához vagy bezárásához.

HL30-100 Isolator Switch
