Háztartási AC kontaktor

Az STH8-100 sorozatú háztartási AC kontaktorokat elsősorban AC 50 Az AC-7A használati kategóriában és a 40A-ig 100A névleges működési áramuk és az AC-7B használati kategóriában. Ezeket a kontaktorokat az alacsony vagy kissé induktív terhelések ellenőrzésére használják lakossági és hasonló alkalmazásokban, valamint a háztartási motorterhelések szabályozására. A terméket elsősorban otthonokban, szállodákban, apartmanokban, irodaépületekben, középületekben, bevásárlóközpontokban, sporthelyiségekben stb. Hozzák létre az automatizált vezérlési funkciók elérése érdekében. Szabványok megfelelés: IEC61095, GB/T17885.

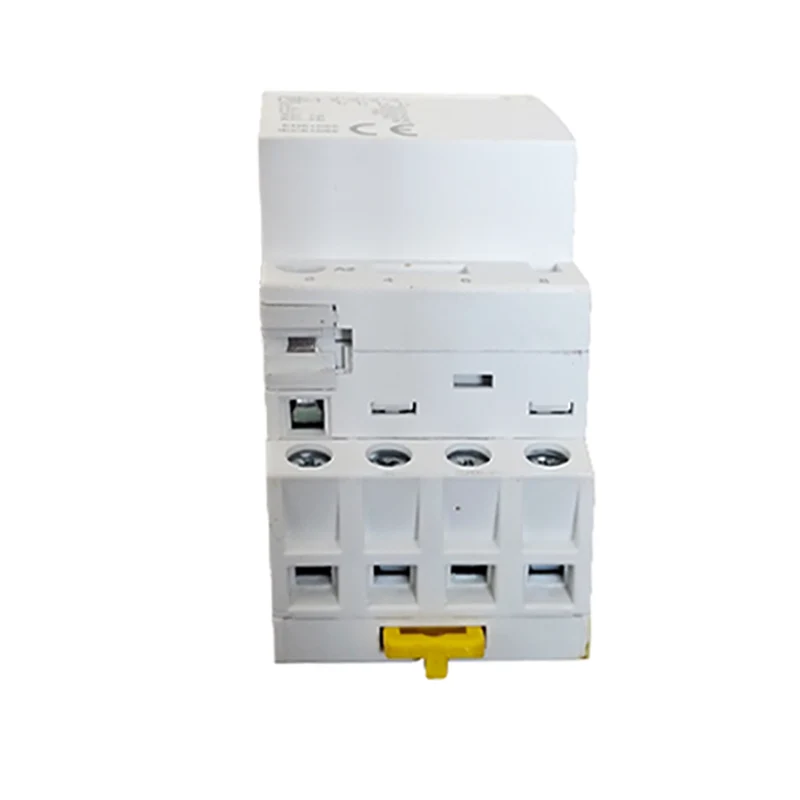

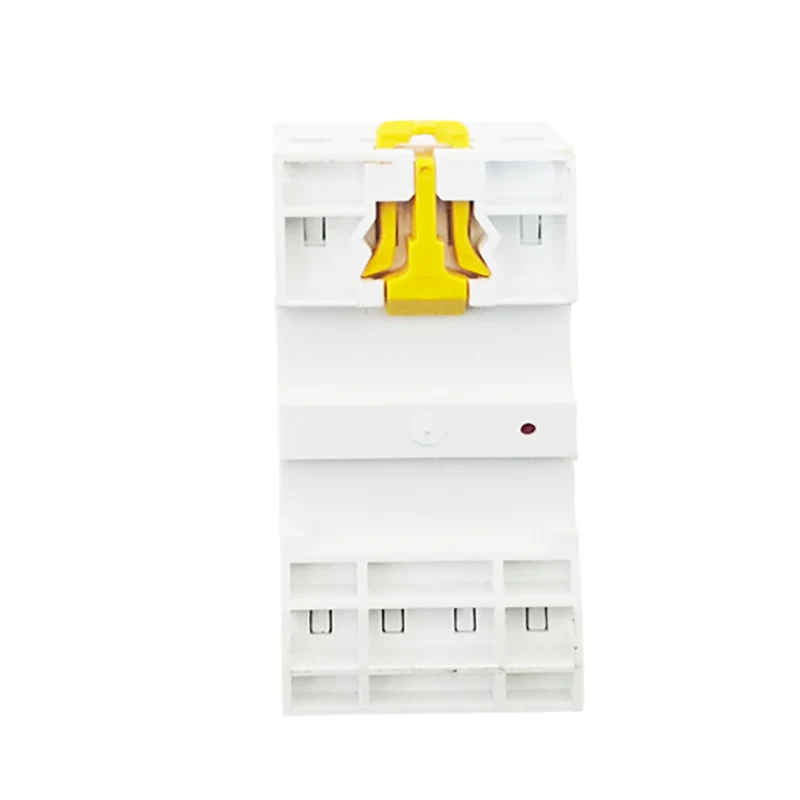

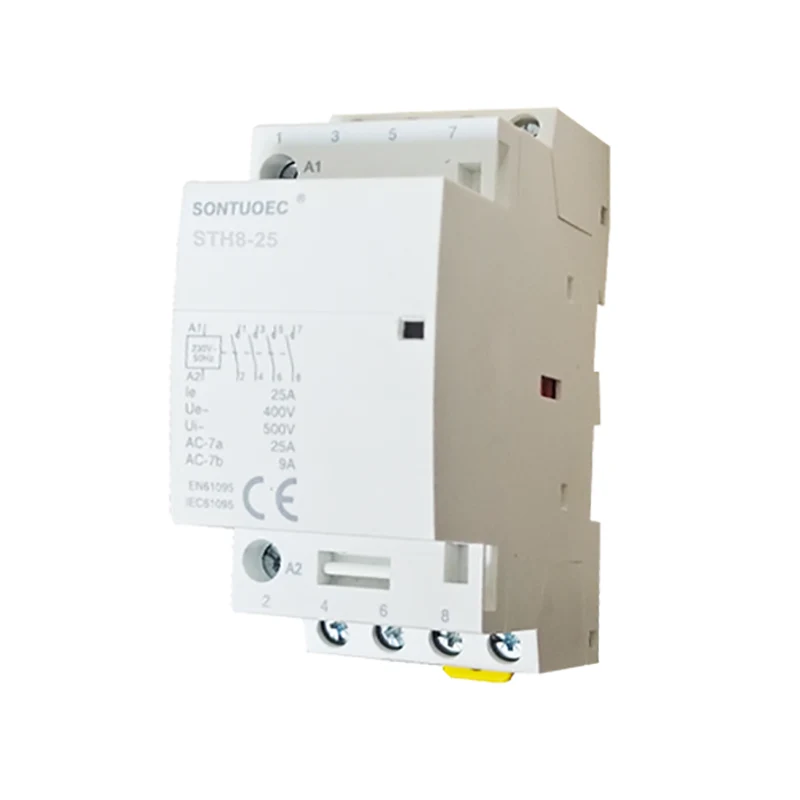

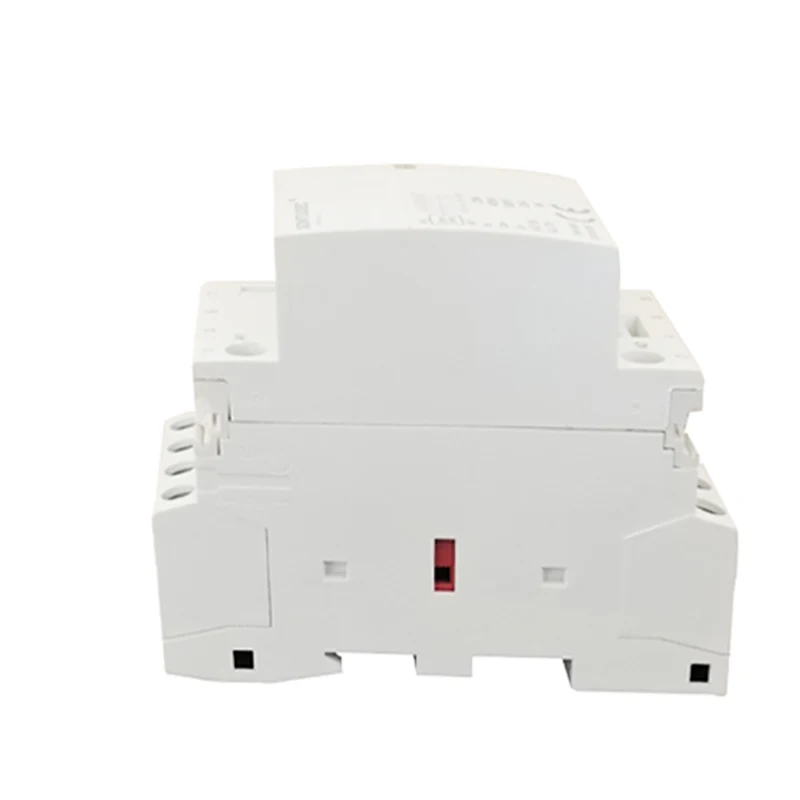

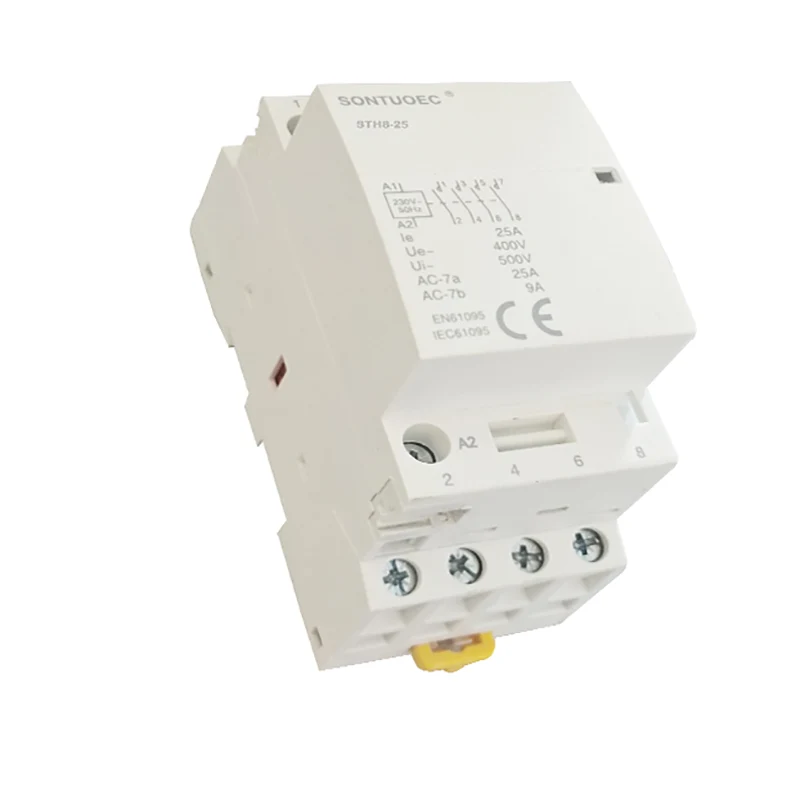

Modell:STH8-25

Kérdés küldése

termékleírás

Beír	kapcsolattartó
Besorolás a	16	20	25	32	40	63	100
AIDS	Igen
Bctsindikáció kiegészítő	Igen
Baktc a kiegészítő ellenőrzése által sárga klipek	Igen

Beír					Szélesség 9 mm -ben modulok
1P	Besorolás (LN) AC-7A	Besorolás (LN) AC-7A	Ellenőrzés feszültség (Vac) (50Hz)	Érintkezés
	16a.	6a	24	1NO	2
	20a	7A	110	1NC
	25a.	9a	230
2P
	16a.	6a	24	2NO	2
	20a	7A	110	1NO+1NC
	25a.	9a	230	2NC
	32a	12A	24	2NO	4
	40A	18A	110	1NO+1NC
	63a	25a.	230	2NC
	100a	_	24		6
			110	2NO
			230
3P
	16a.	6a	24	3NO	4
	20a	7A	110	3NC
	25a.	9a	230
	32a	12A	24	3NO	6
	40A	18A	110	3NC
	63a	25a.	230

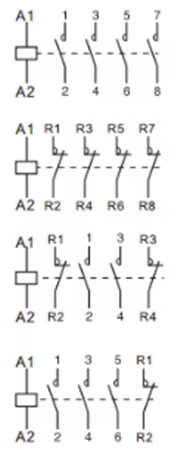

4P
	16a.	6a	24	4no	4
	20a	7A	110	4NC
	25a.	9a	230	2NO+2NC 3no+1nc
	32a	12A	24	4no	6
	40A	18A	110	4NC
	63a	25a.	230	2NO+2NC 3no+1nc
	100a	_	24	4no	12
			110
			230

Főszerkezet

A háztartási AC kontaktor általában a következő részekből áll:

Kapcsolattartó rendszer: A fő kapcsolatokkal és a kiegészítő kapcsolatokkal. A fő érintkezést a fő áramkör bekapcsolására és megszakítására használják, amelynek általában nagyobb a névleges árama; A kiegészítő érintkezőt használják a vezérlőáramkör bekapcsolására és megszakítására, amelynek kisebb a névleges áram.

Elektromágneses rendszer: Vasmagból, armatúrából és tekercsből áll. Amikor a tekercs energiájú, a mag mágneses mezőt generál, amely vonzza a armatúrát és bezárja az érintkezőket; Amikor a tekercset nem erősítik, a mágneses mező eltűnik, a armatúra felszabadul, és az érintkezők megszakadnak.

Arc -oltó eszköz: Az ív eloltására használják, amikor az érintkezőket leválasztják, megakadályozva az ívet az érintkezők sérülésében.

Héja és kiegészítők: A héjat a belső alkatrészek védelmére használják a külső környezet hatásától; A kiegészítők tartalmazzák a rögzítő konzolokat, a terminálokat stb., Amelyeket a kontaktor telepítésének és vezetékének megvalósítására használnak.

Működési alapelv

A háztartási AC kontaktorok működési elve az elektromágneses indukció elvén alapul. Amikor a tekercs energiájú, a vasmag mágneses mezőt generál, amely vonzza a armatúrát és bezárja az érintkezéseket; Amikor a tekercset nem erősítik, a mágneses mező eltűnik, a armatúra felszabadul, és az érintkezőket leválasztják. A tekercs energiájának és de-energiájának szabályozásával a háztartási áramkörök távvezérlése és védelme megvalósulhat.

Műszaki paraméterek

A háztartási AC kontaktorok fő műszaki paraméterei között szerepel a névleges feszültség, a névleges áram, a névleges frekvencia, az összekötő és törési kapacitás stb. Ezeknek a paramétereknek a kiválasztását a háztartási áramkör tényleges helyzete alapján kell meghatározni a kontaktor normál működésének és biztonságos használatának biztosítása érdekében.

Névleges feszültség: a feszültségszintre utal, amikor a kontaktor normálisan működik.

Minősített áram: A maximális áramra utal, amelyet a kontaktor hosszú ideig ellenállhat a névleges feszültség alatt.

Minősített frekvencia: A tápegység frekvenciája, amikor a kontaktor normálisan működik.

Csatlakozási és törési kapacitás: A maximális áram, amelyet a kontaktor megbízhatóan csatlakoztathat és megszakadhat a megadott feltételek mellett.

Household AC Contactor
