Intelligens merülő áramütés elleni szivárgásvédő 220V légköri megszakító

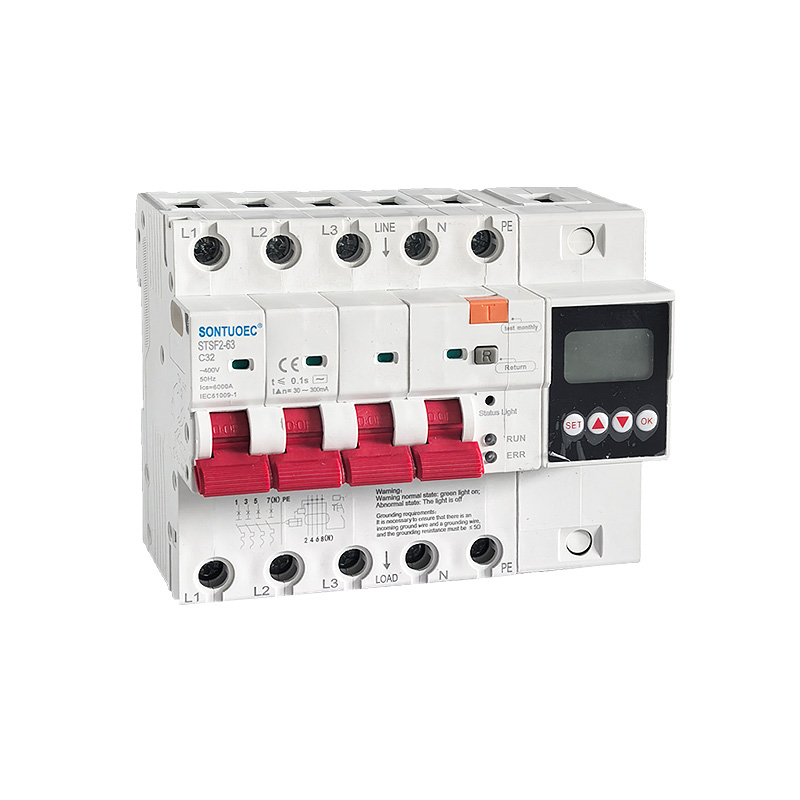

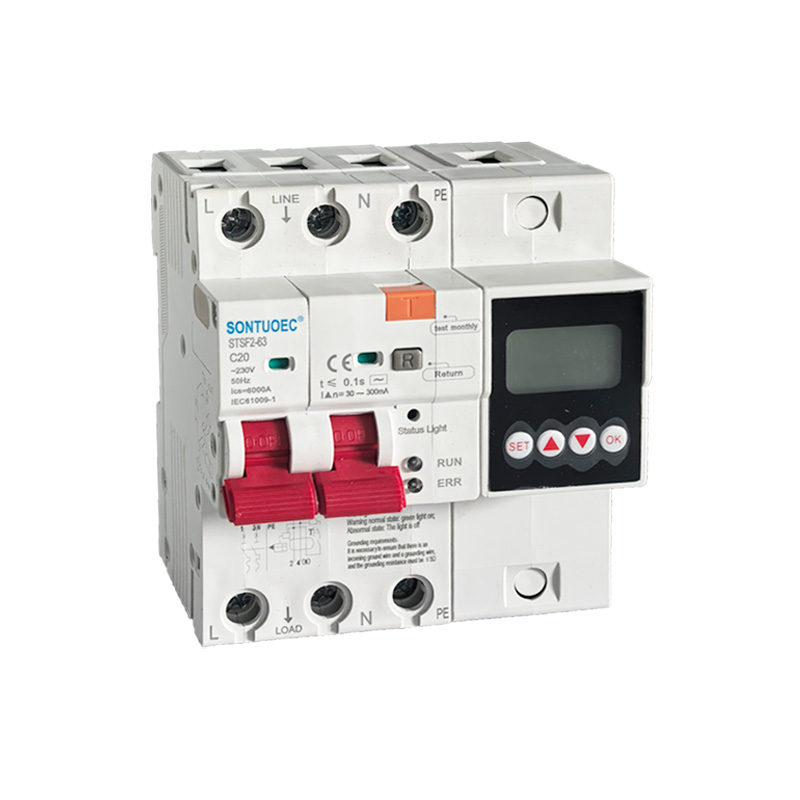

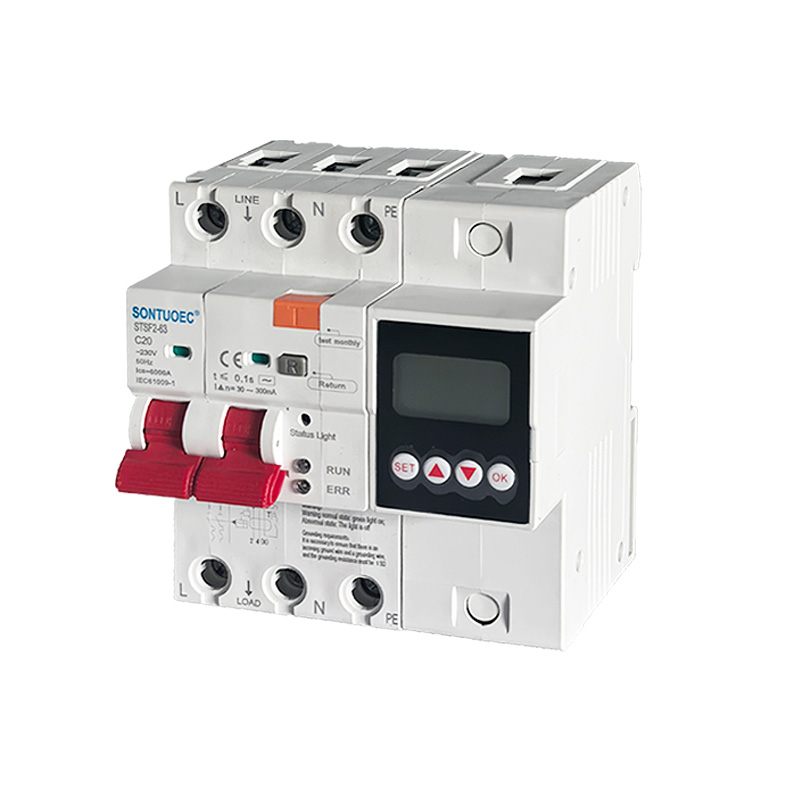

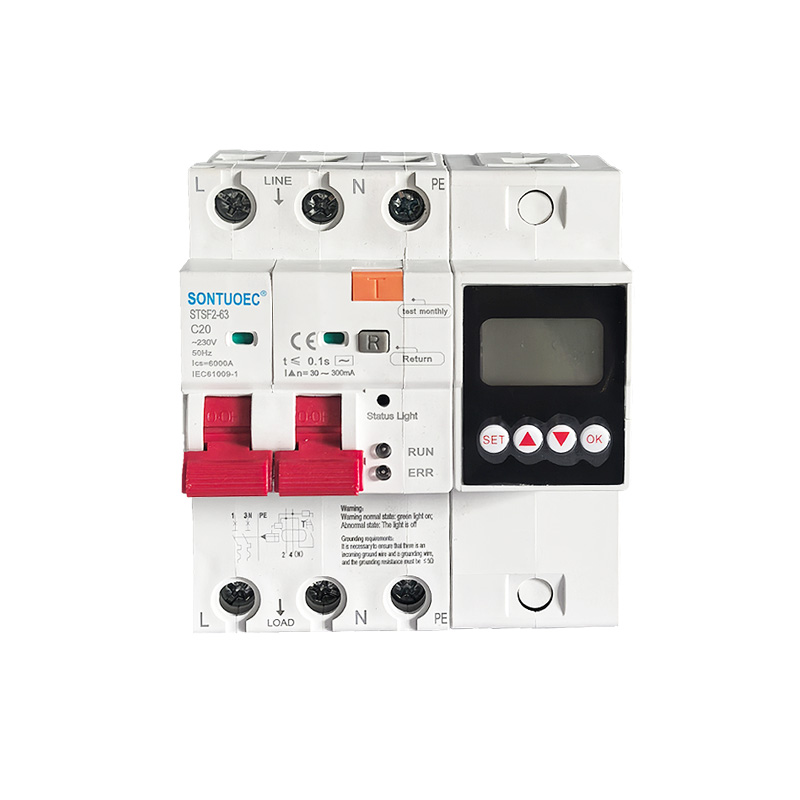

Az STSF2-63/100 100A 2p 4p multifunkcionális RCBO 50/60Hz AC feszültségre alkalmas, 230V-400V feszültségű és 100A névleges áramú áramkörben, ha valakit áramütés ér, vagy az elektromos hálózat szivárog. Amikor a szivárgás, a túlfeszültség és az alulfeszültség eléri a beállított értéket, a hibaáram-megszakító gyorsan, nagyon rövid időn belül működésbe léphet, és gyorsan megszakítja az áramellátást. Amikor a hibaáram-megszakító felügyeleti hőmérséklete eléri a beállított értéket, a felügyeleti testvezeték nincs csatlakoztatva. Csatlakoztatáskor a termék riasztási hangot ad ki a személyzet és az elektromos berendezések biztonságának védelme érdekében, és elkerülhető Akadályozza meg, hogy az elektromos hálózat túlfeszültsége okozza a berendezés károsodását. Túlterheléssel, rövidzárlattal, szivárgással, túlfeszültséggel rendelkezik Az alacsony feszültség és a túlmelegedés elleni védelmi funkciók az elektromos készülékek szakaszos be- és kikapcsolására is használhatók normál körülmények között Világítási áramkörök, különösen alkalmasak ipari és kereskedelmi világítási elosztórendszerekhez. A termék kis térfogatú, kompakt szerkezetű, és jobb a költséghatékonysága, mint más hasonló termékek. Gyönyörű megjelenése van, Nagy megszakítóképessége jó választássá teszi háztartási áramelosztáshoz. Ez a termék megfelel a GB/T 16917.1 és az IEC 61009-1 szabványoknak, és CE tanúsítvánnyal rendelkezik.

Modell:STFS2-63

Kérdés küldése

termékleírás

MŰSZAKI ADATOK:

Elektromos jellemzői	Standard	Egység	IEC/EN 61009-1
	Mód		Elektronikus típus
	Típus (az érzékelt földszivárgás hullámformája)		AC
	Termomágneses kioldási karakterisztika		B, C, D
	Névleges áram ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Állítható
	lengyelek	P	1P+N, 3P+N
	Névleges feszültség Ue	V	AC 230, 400 (állítható)
	Névleges érzékenység I△n	A	30-300mA(30,100,300mA) Állítható
	Névleges maradék gyártási és szakítóképesség l△m	A	500
	Névleges rövidzárlati kapacitás Icn	A	6000
	Szünet az I. alatt△n	S	≤0,1
	Névleges frekvencia	Hz	50/60
	Névleges impulzusálló feszültség (1,2/50)Uimp	V	4000
	Dielektromos tesztfeszültség ind.Freq-nél 1 percig	kV	2
	Szigetelési feszültség Ui	V	250
	Szennyezettségi fok		2
Other	Túl/alacsony feszültség védelem;	és	Hőmérséklet elleni védelem ; Fire-alwarm és mások
Mechanikai jellemzők	Elektromos élettartam		4000
	Mechanikai élettartam		10000
	Hibaáram jelző		IGEN
	Védelmi fokozat		IP20
	Környezeti hőmérséklet	ºC	-5~+40 (Különleges alkalmazás, kérjük, olvassa el
	(napi átlag≤35ºC)	ºC	hőmérséklet kompenzáció korrekció)
	Tárolási hőmérséklet	ºC	-25~+70
Telepítés	Terminál csatlakozási típusa		Kábel/Tűs típusú gyűjtősín/U-típusú gyűjtősín

	Terminál mérete felső/alsó kábelhez	mm2	25
	Terminál mérete felső/alsó kábelhez	AWG	18-5
	Sorkapocsméret felső/alsó gyűjtősínhez	mm2	25
	Sorkapocsméret felső/alsó gyűjtősínhez	AWG	18-3
	Felszerelés		DIN sínre EN 60715(35mm) gyorscsipesz segítségével
	Kapcsolat		Felülről

KÖRNYEZETI LEVEGŐ HŐMÉRSÉKLET:

1. A környezeti levegő hőmérséklete nem lehet alacsonyabb, mint -5 1C, nem lehet magasabb, mint +40 C, és a napi átlagérték nem haladhatja meg a +35 C-ot.

2. Magasság: A telepítési hely magassága nem haladhatja meg a 2000 m-t.

3.Légköri viszonyok

A levegő tiszta, és maximum +40 'C hőmérsékleten a levegő relatív páratartalma nem magas Több mint 50%. Alacsonyabb hőmérsékleten, például +20 C-on magasabb relatív páratartalom megengedett,

A relatív páratartalom nem haladhatja meg a 90%-ot. A hőmérsékletváltozások által okozott időnkénti mérsékelt páralecsapódás miatt ügyelni kell a megfelelő intézkedések megtételére.

4. Telepítési kategória A beépítési kategóriák: lI és III

A pólusok árama és száma

100A: Ez azt jelzi, hogy az RCBO névleges teljesítménye 100 A. A névleges áram az a maximális áramérték, amelyet a megszakító folyamatosan képes továbbítani anélkül, hogy túlmelegedést vagy károsodást okozna.

2p, 4p: A „p” itt a pólusok számát jelenti, azaz azon áramköri fázisok számát, amelyekre a megszakító csatlakoztatható. A 2p azt jelenti, hogy a megszakítót két áramköri fázishoz lehet csatlakoztatni (általában tűz és nulla), míg a 4p azt jelenti, hogy négy áramköri fázishoz (általában háromfázisú tűz és nulla) csatlakoztatható.

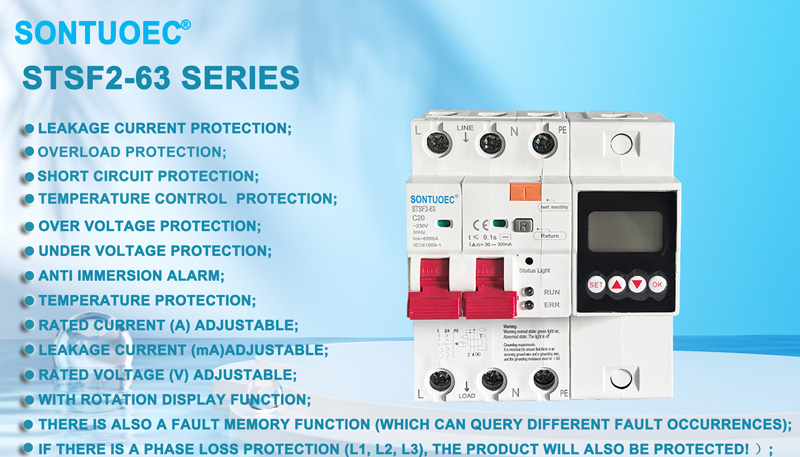

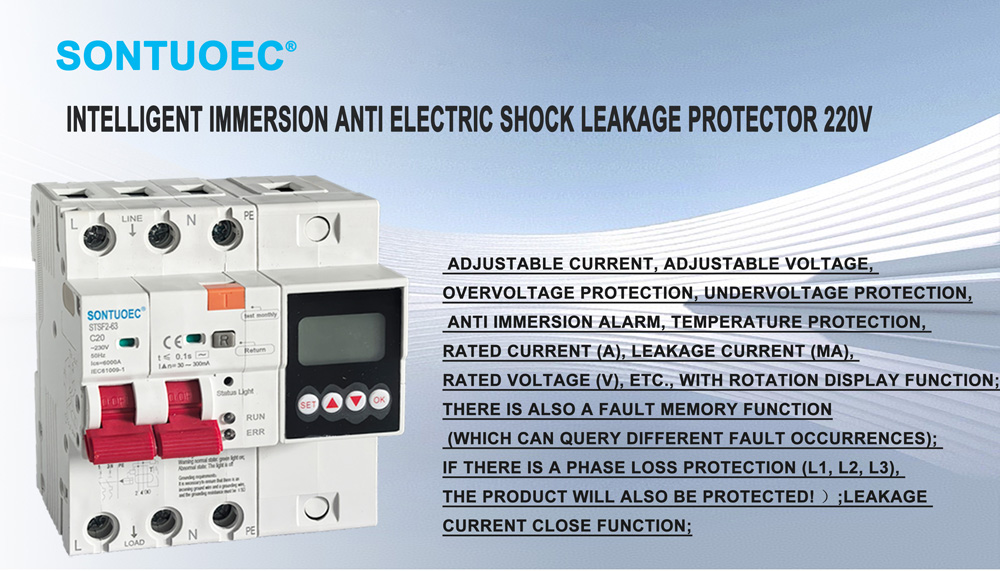

Többfunkciós

A többfunkciós azt jelzi, hogy ez a 100A 2p 4p többfunkciós RCBO számos védelmi funkcióval van felszerelve. Az alapvető túlterhelés és rövidzárlat elleni védelem mellett szivárgásvédelmet, alulfeszültség elleni védelmet, túlfeszültség elleni védelmet stb. hőmérséklet védelem, vízbelépés riasztás, állítható áram és feszültség. Ezek a védelmek lehetővé teszik az RCBO számára, hogy átfogóbb védelmet nyújtson az áramkörök és berendezések számára.

Figyelmeztetés!

Figyelmeztetés normál állapot: zöld fény világít;

Rendellenes állapot: A lámpa nem világít

Földelési követelmények:

Gondoskodni kell arról, hogy legyen bejövő földelővezeték és földelő vezeték, és a földelési ellenállás s 5Q legyen!

Alkalmazási forgatókönyv

Mivel az RCBO-nak számos védelmi funkciója van, gyakran használják olyan áramkörökben, amelyek személyi biztonságot igényelnek, mint például a világításra szolgáló elektromos áramkörök, gyenge teljesítmény, valamint az otthoni és nyilvános helyeken használt elektromos készülékek. Ezeket a helyeket gyakran víz és nedvesség jellemzi, ami könnyen okozhat szivárgási baleseteket. Ezenkívül az RCBO olyan ipari elektromos rendszerekben is használható, ahol az emberi biztonság előfeltétele, például perifériás fényvezérlő áramkörökben, radarrendszerekben és geológiai feltáró műszerekben.
