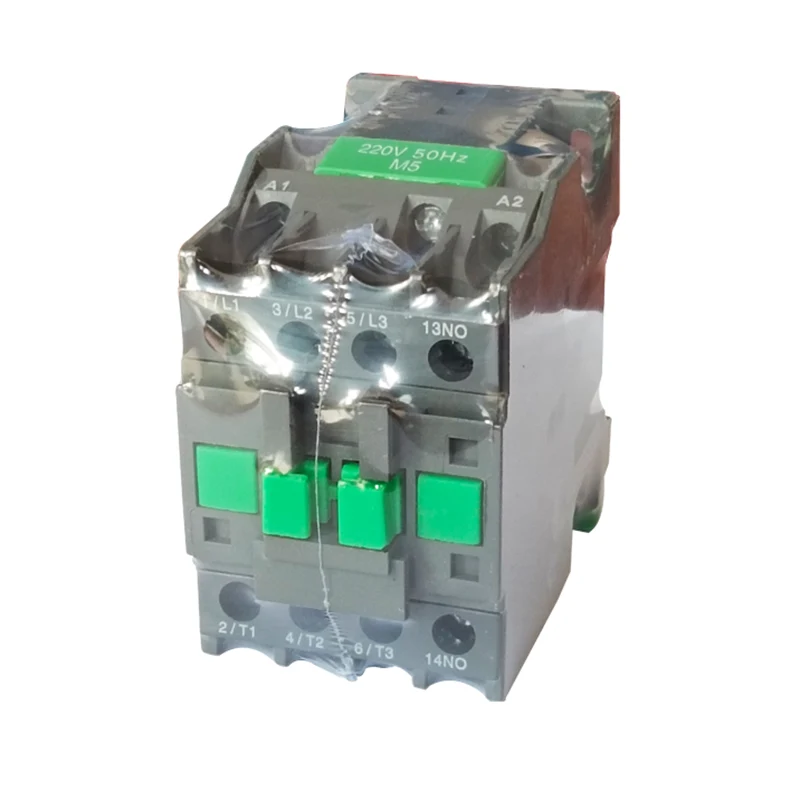

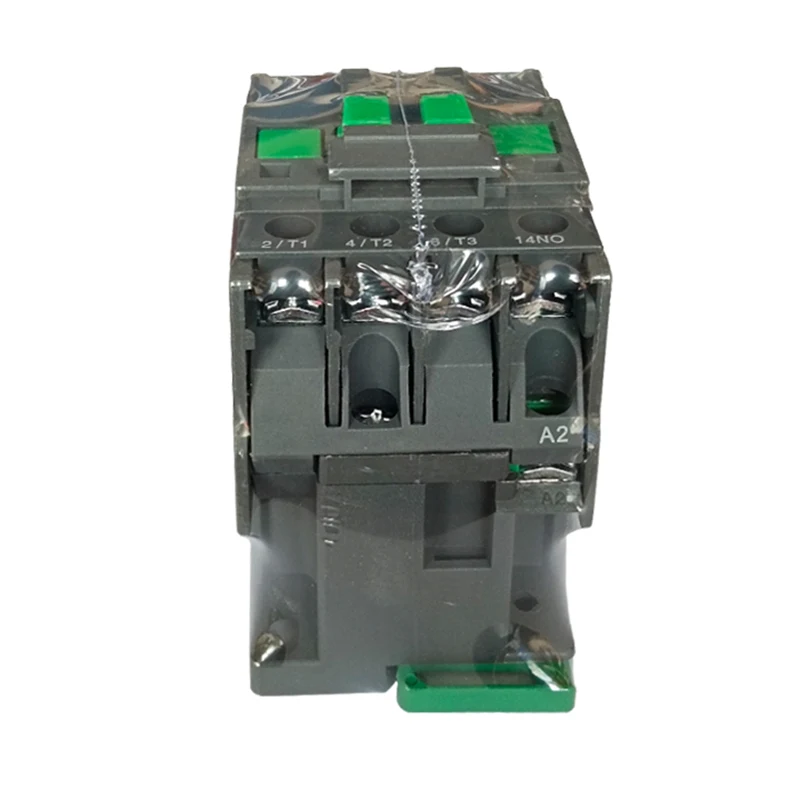

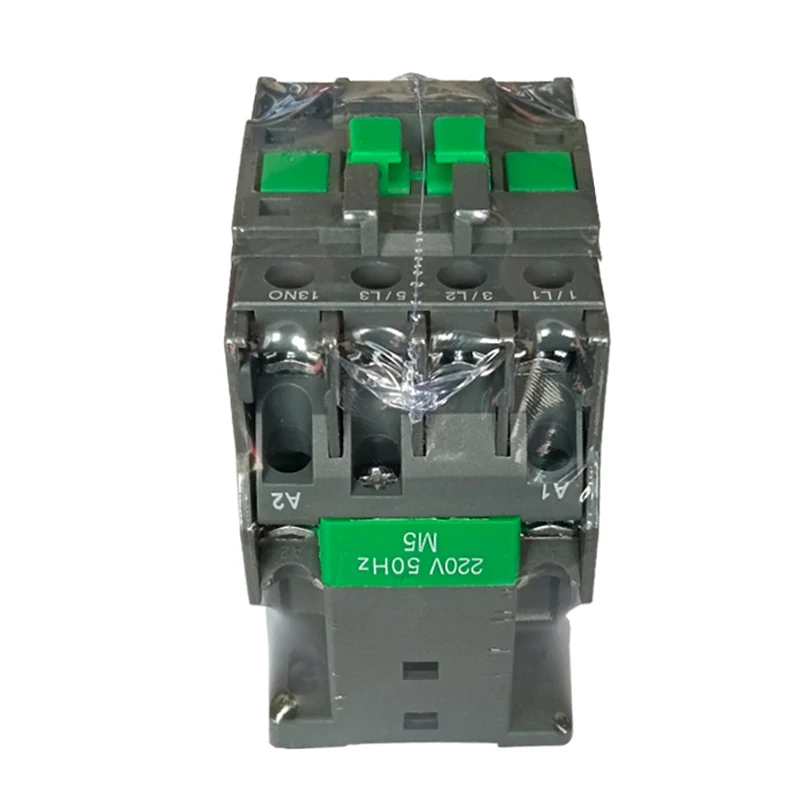

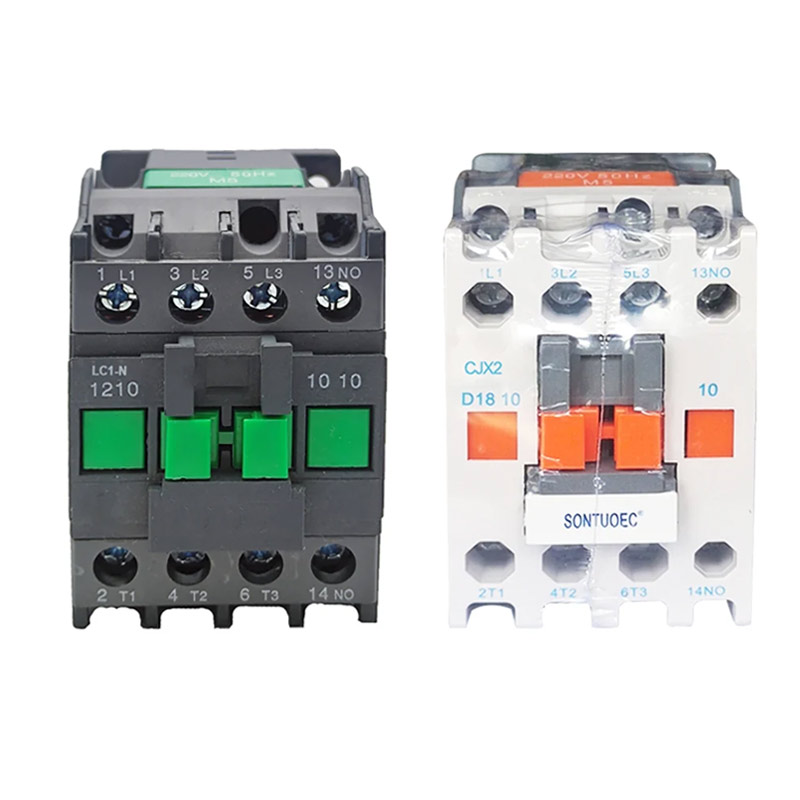

LC1-N típusú AC kontaktor

Az LC1-N típusú AC kontaktorok alkalmasak az AC 50 Az áramkörök összekapcsolására és törésére nagy távolságokon, valamint az AC motorok gyakran indításához és vezérléséhez használják.

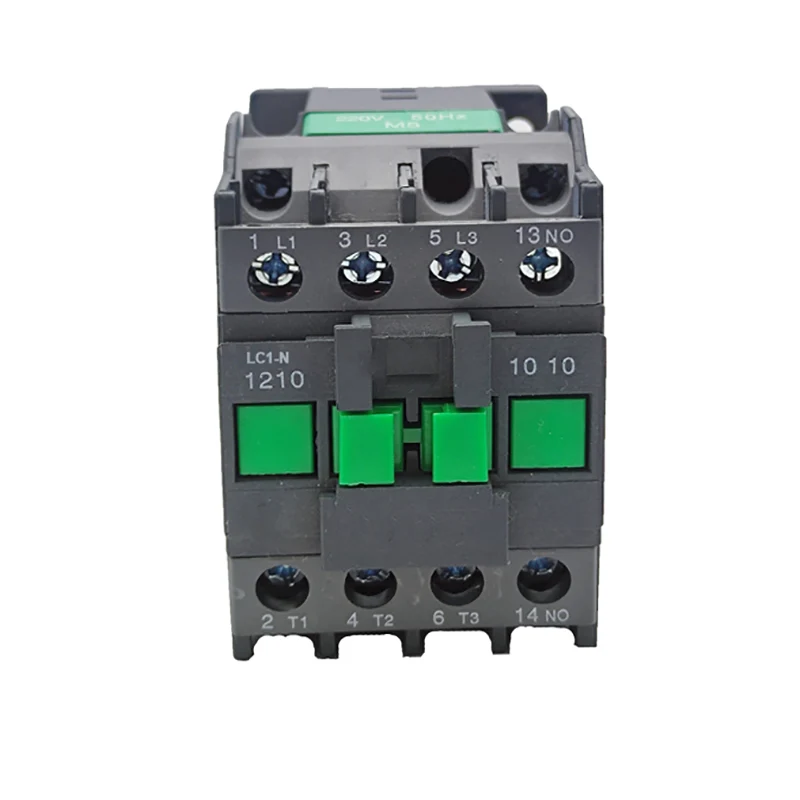

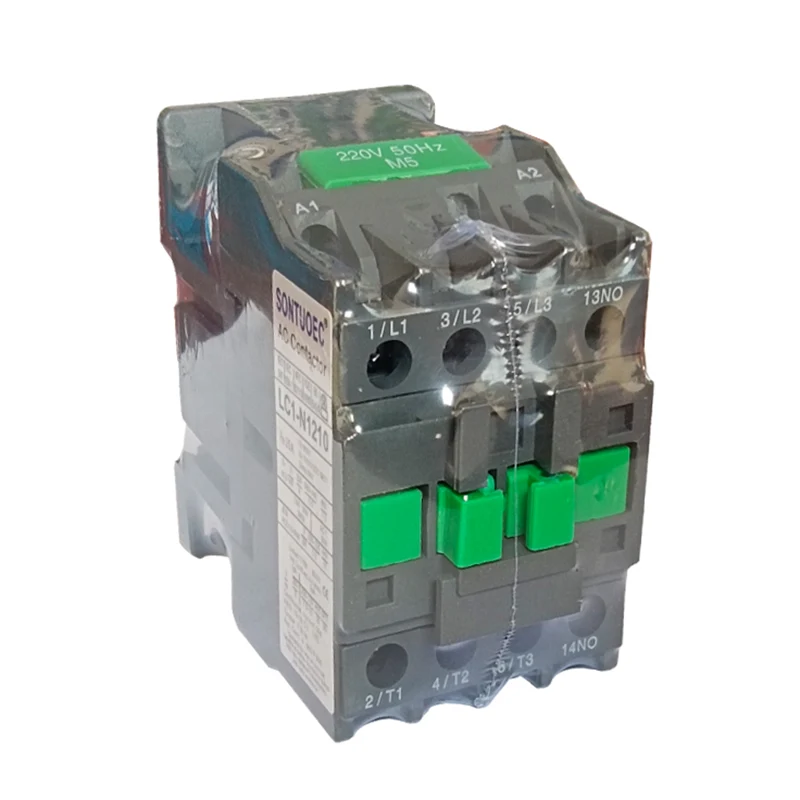

Modell:LC1-N1210

Kérdés küldése

termékleírás

Beír		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Minősített működő áram (A)	AC3	9	12	18	25	32	40	50	65	80	95
Minősített működő áram (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fázis standardpower besorolása Motorok 50/60Hz-es incegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V -os	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Névleges hőáram (A)		20	20	32	40	50	60	80	80	125	125
Elektromos élettartam	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektromos élettartam	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanikai élet (x104)		1000	1000	1000	1000	800	800	800	800	600	600
A kapcsolatok száma	3p+nem					3p+nc+nem
A kapcsolatok száma	3P+NC					3p+nc+nem

Szerkezeti jellemzők

Moduláris kialakítás: Az LC1-N típusú AC kontaktor a moduláris kialakítást teljes funkció kombinációval fogadja el, amely a felhasználók számára kényelmes az igényeik szerint választani és kombinálni.

Elektromágneses rendszer: beleértve az elektromágneses tekercset és a vasmagot, amely a kontaktor fontos része, és arra támaszkodik, hogy meghajtja az érintkezők bezárását és leválasztását.

Kapcsolattartó rendszer: beleértve a fő kapcsolatot és a kiegészítő kapcsolatot. A fő érintkezést a fő áramkör csatlakoztatására és megtörésére és a nagyobb áram vezérlésére használják; A kiegészítő érintkezés a vezérlőáramkörben van, hogy megfeleljen a különféle vezérlési módszerek követelményeinek.

Arc-oltó rendszer: ívalkat-oltóberendezéssel, általában félig zárt hosszanti hasított agyag ív oltással felszerelve, és egy erős mágneses fújási ívkörrel felszerelve van felszerelve annak biztosítása érdekében, hogy az ív által generált áramkör megtöréséhez kapcsolódó érintkezők megbízhatóan ártak, csökkentik az érintkezők ívkárosodását.

A működés elve

Amikor a vezérlőáramkör energiájú, az elektromágneses tekercs mágneses mezőt generál, amely vonzza a vasmagot az érintkezők bezárásához, ezáltal csatlakoztatva a kompresszor fő áramkörét. Amikor a vezérlőáramkör nem energiát, a mágneses mező eltűnik, a vasmagot visszaállítják a rugó hatása alatt, az érintkezést leválasztják, és a kompresszor fő áramköre szintén leválasztva van.
