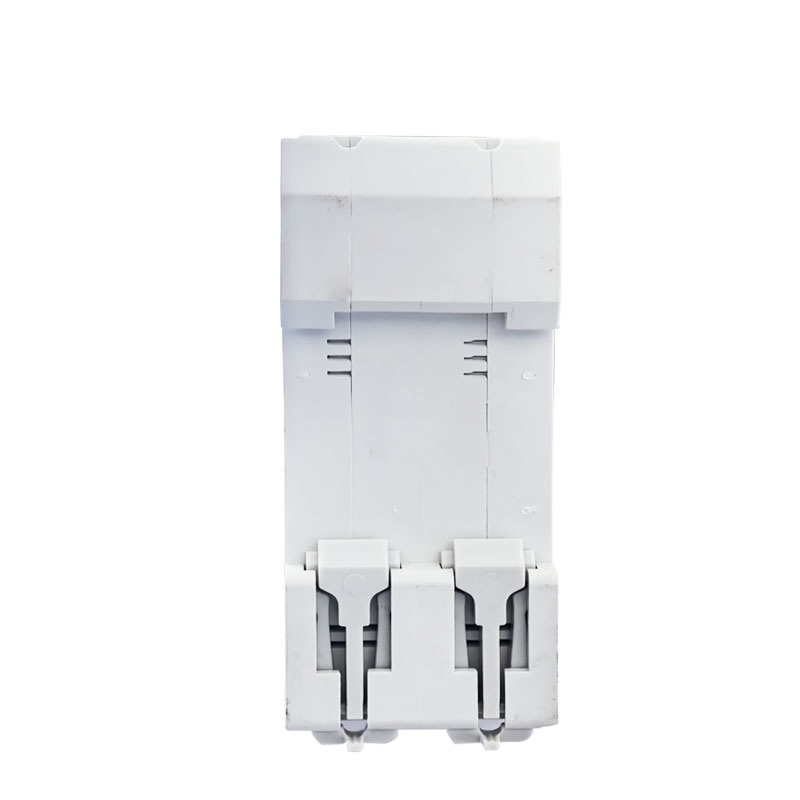

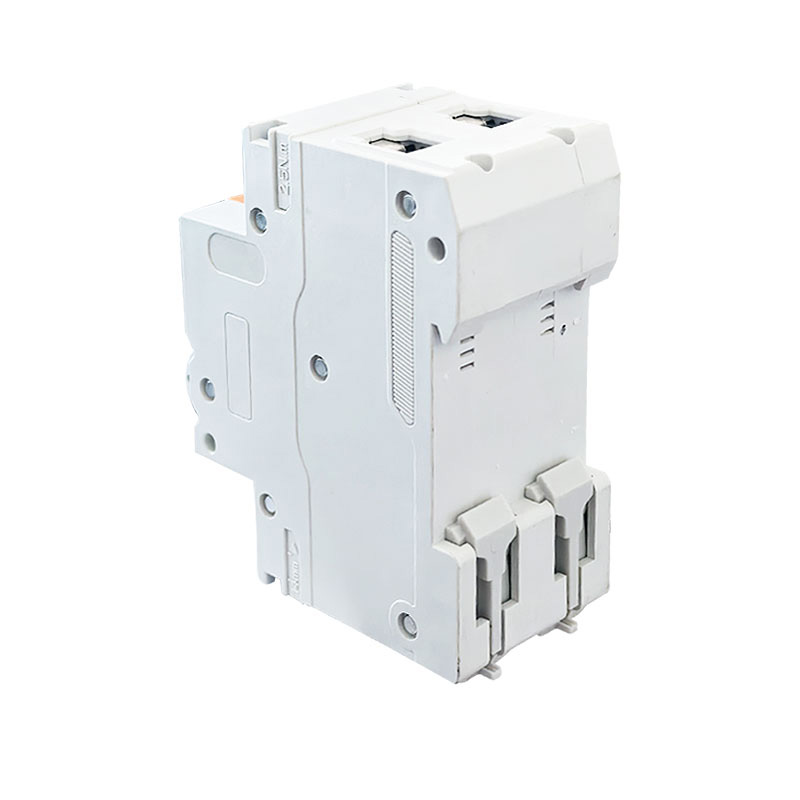

RCBO B Modell 2P 4P maradék áram megszakító

A SontuoEC az egyik kínai beszállító/ gyártó RCBO B modell 2p 4p maradék áramkiráncserék -modellt az A típusú, a sima egyenáramú maradékáramok mellett a maradék egyenáramú áramok, amelyek kijavító áramkörökből és nagyfrekvenciás AC maradékáramokból származhatnak. Általában az újratöltő állomás, az orvosi készülékek és a műszerek, a vezérlők és a változó sebességű meghajtók, a tészta töltések és az inverterek (DC) területén használják. A Stro6-80b megfelel az IEC/EN61009-1 és az IEC/EN62423 standardnak.

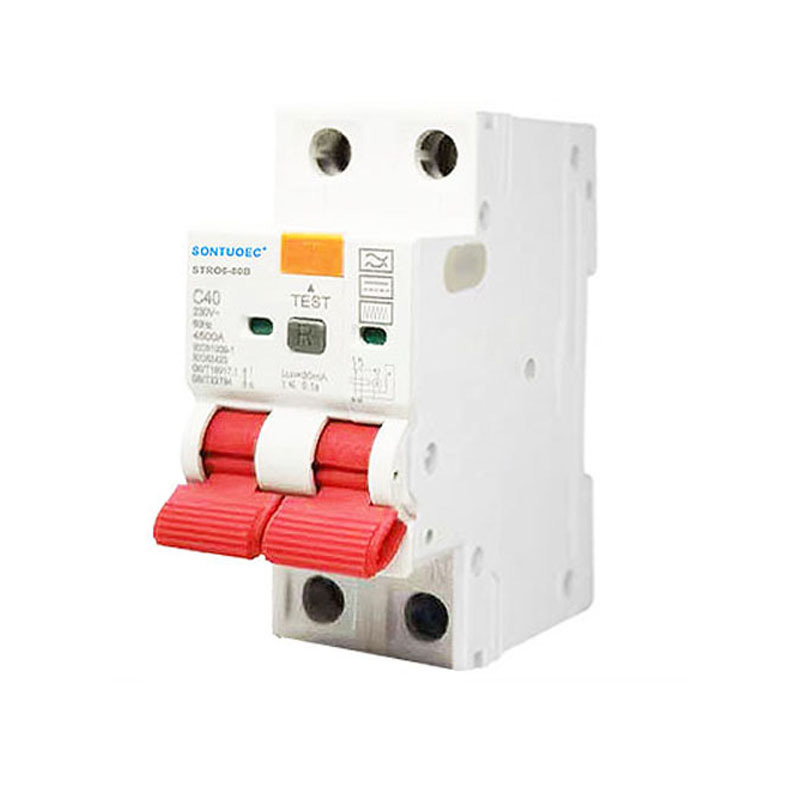

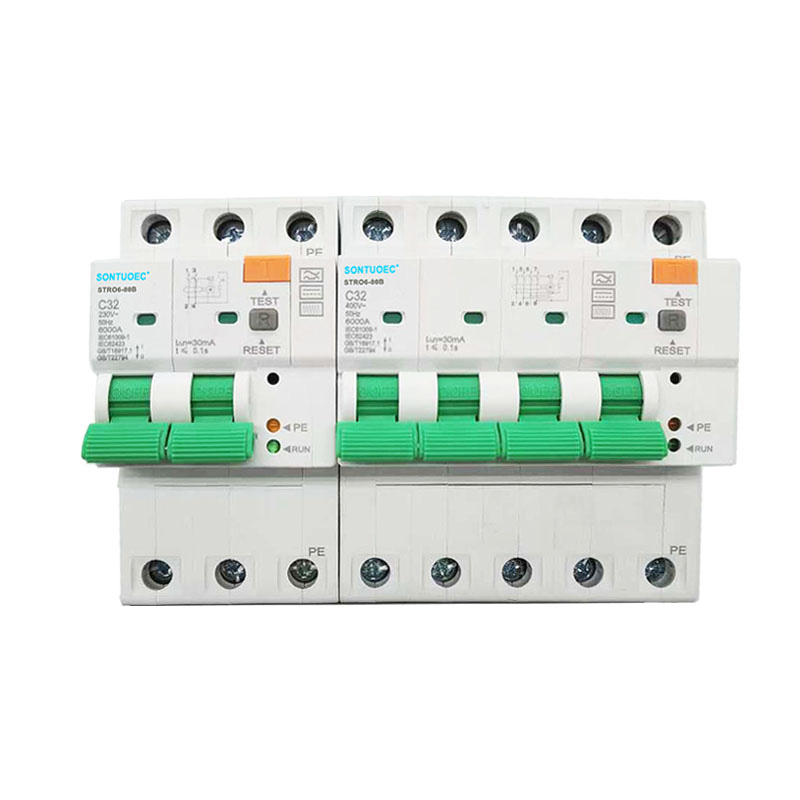

Modell:STRO6-80B

Kérdés küldése

termékleírás

Műszaki adatok:

Elektromos Jellemző	Standard		IEC/61009-1; és IEC/EN62423
	Típus (a földszivárgás hullámformája érzékelt)		B (elektronikus típus)
	A névleges áram	A	6,10,16,20,25,32,40,63,80a
	Oszlopok	P	1p+n, 3p+n
	Névleges feszültség UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Névleges érzékenység I n	A	0,03,0,1,0,3
	Szigetelési feszültség felhasználói felület	V	500
	Minősített maradékkészítés és	A	500 (in = 25a/40a)
	Bontási kapacitás i m	A	630 (in = 63a)
	Rövidzárlati áram i c	A	10000
	SCPD biztosíték	A	10000
	Szakmási idő i n alatt	s	≤0,1
	Névleges frekvencia	HZ	50
	A névleges impulzus ellenáll a feszültségnek (1.2/5.0) UIMP	V	4000
Mechanikai jellemzők	Dielektromos tesztfeszültség az Ind. Fred. 1 percre	KV	2.5
	Szennyeződés		2
	Elektromos élettartam		2000
	Mechanicai Iife		10000
	Hibaáram -jelző		Igen
	Védelmi fokozat		IP20
	Környezeti hőmérséklet (napi átlag 35)	ºC	-40 ~+55ºC
	Tárolási hőmérséklet	ºC	-40 ~+70ºC

Rcbo stro6-80b Az alábbiak szerint számos fő funkció létezik

Túlterhelésvédelem: Ha az áramkörben az áram meghaladja a Stro6-80B RCBO névleges értékét, akkor az áramkör egy meghatározott időn belül automatikusan levágja az áramkört, hogy megakadályozza az áramkört és a berendezéseket a túlmelegedésben, ezáltal elkerülve ezzel a tüzet és a sérülést.

Rövidségi védelem: Ha rövidzárlat fordul elő egy áramkörben, a Stro6-80B RCBO gyorsan levágja az áramkört, hogy megakadályozza a rövidzárlatot, hogy az áramkör és a berendezés súlyos károkat okozjon.

Szivárgásvédelem: A Stro6-80B RCBO képes kimutatni a maradék áramot (azaz szivárgási áramot) egy áramkörben. Amikor a maradék áram meghaladja a beállított küszöböt, az RCBO B 2P 4P modell maradékáram -megszakítója nagyon rövid idő alatt levágja az áramkört, hogy megakadályozza az áramütéses baleseteket és az elektromos tüzet.

A Stro6-80B RCBO működési elve

A Stro6-80B RCBO belső termikus mágneses kioldó detektort (túlterhelés és rövidzárlat védelme érdekében) és egy maradék áramdetektorot (szivárgásvédelemhez) tartalmaz. Ha az áramkör áram- vagy maradék árama rendellenes, a megfelelő csatár kiváltja a Stro6-80B RCBO kioldó mechanizmusát, így gyorsan levágja az áramkört.

( Ha az áram túl magas, a vezető felmelegszik és mágneses mezőt generál, ami a termikus mágneses csatár belsejében lévő bimetalis hajlítását vagy a mágneset vonzza a vasmag vonzására, ezáltal kiváltva a kioldó mechanizmust.

2.Residuális áramdetektor: Nulla szekvencia -áram transzformátort használ az áramkörben lévő maradékáram kimutatására. Amikor a maradék áram meghaladja a beállított küszöböt, a maradék áramdetektor jelet küld a kioldó mechanizmusnak az áramkör levágására.

A Stro6-80B RCBO jellemzői

Többfunkciós integráció: A Stro6-80B RCBO integrálja a túlterhelést, a rövidzárlatot és a szivárgásvédelmi funkciókat, egyszerűsítve az elektromos rendszerek tervezését és telepítését.

Nagy érzékenység: A Stro6-80B RCBO-k gyorsan felismerhetik és levághatják az áramkör rendellenes és maradékáramát, megbízható védelmet biztosítva.

Könnyen telepíthető és karbantartható: A Stro6-80B RCBO-kat általában modulálják az egyszerű telepítés és karbantartás érdekében.

Magas biztonság: A Stro6-80B RCBO-kat szigorúan tesztelték és tanúsítják a magas biztonság és megbízhatóság érdekében, hogy biztosítsák az elektromos rendszerek biztonságos működését.

A Stro6-80B RCBO alkalmazás forgatókönyvei

A Stro6-80B RCBOS-t széles körben használják a lakossági, kereskedelmi és ipari ágazatok elektromos rendszereiben, különösen azoknál, amelyek egyidejű túlterhelést, rövidzárlatot és földi szivárgást igényelnek. Általában elosztó dobozokba, kapcsolótáblákba vagy vezérlőszekrényekbe vannak felszerelve, hogy megvédjék az áramköröket és a berendezéseket a rendellenes áram és a feszültség által okozott károktól, valamint az áramütés megakadályozása érdekében.
