RCCB B Modell maradékáram -megszakító

RCCB B Modell A maradékáramú áramköri megszakító háromfázisú hálózatokon védekező hibaáram esetén védi. Ezt általában az újratöltő állomás területén használják, orvosi készülékek és műszerek, vezérlők és változó sebességű meghajtók, tészta töltések és inverterek (DC) ... Stid-B megfelelnek az IEC/EN61008-1 és IEC/EN62423 standardnak.

Modell:STID-B

Kérdés küldése

termékleírás

Elektromos Jellemző	Standard		IEC/EN62423 és IEC/EN61008-1
	Típus (a földszivárgás hullámformája érzékelt)		B
	A névleges áram	A	25,40,63
	Oszlopok	P	1p+n, 3p+n
	Névleges feszültség UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Névleges érzékenység I n	A	0,03,0.1,0,3
	Szigetelési feszültség felhasználói felület	V	500
	Minősített maradékkészítés és	A	500 (in = 25a/40a)
	Bontási kapacitás i m	A	630 (in = 63a)
	Rövidzárlati áram i c	A	10000
	SCPD biztosíték	A	10000
	Szakmási idő i n alatt	s	≤0,1
	Névleges frekvencia	HZ	50
	A névleges impulzus ellenáll a feszültségnek (1.2/5.0) UIMP	V	4000
Mechanikai jellemzők	Dielektromos tesztfeszültség az Ind. Fred. 1 percre	KV	2.5
	Szennyeződés		2
	Elektromos élettartam		2000
	Mechanicai Iife		10000
	Hibaáram -jelző		Igen
	Védelmi fokozat		IP20
	Környezeti hőmérséklet (napi átlag 35)	ºC	-40 ~+55ºC
	Tárolási hőmérséklet	ºC	-40 ~+70ºC

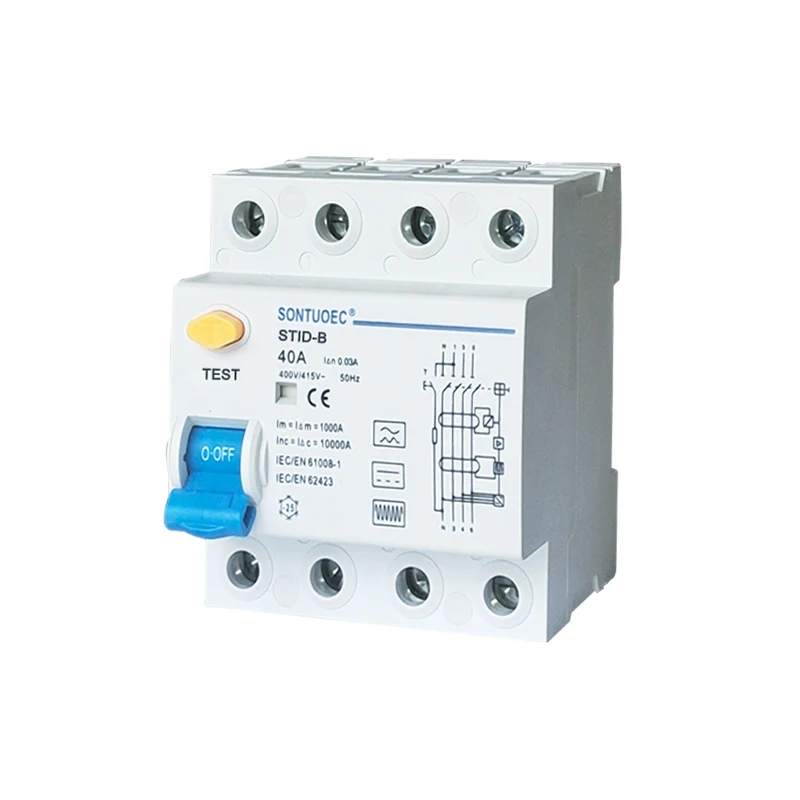

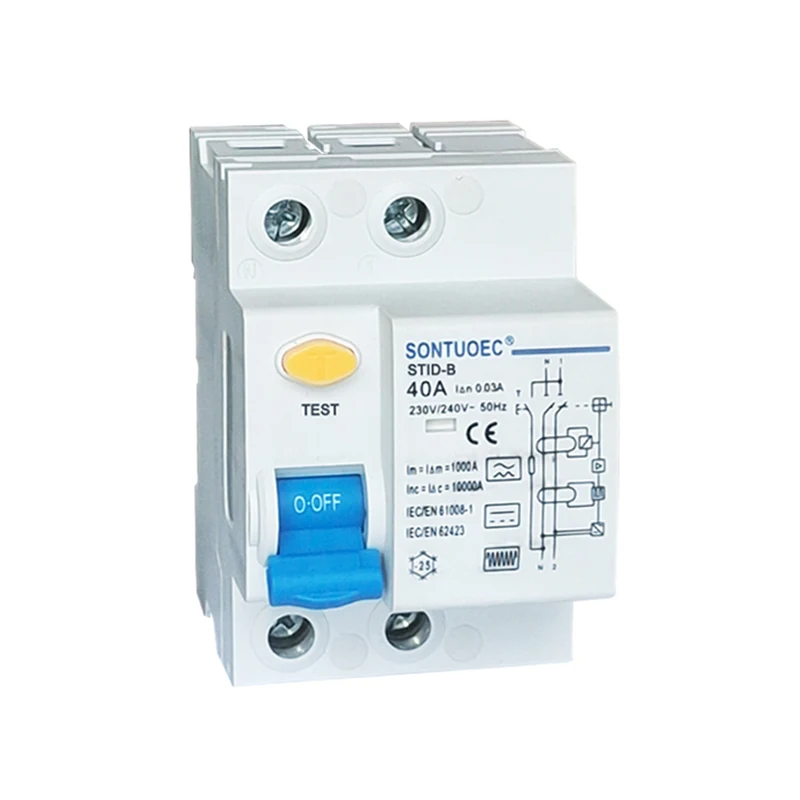

A Stid-B RCCB B modell maradék áram-megszakítója az A típusú számára alkalmas, és alkalmas az egyenáramú áramkörökből és a nagyfrekvenciás AC maradékáramokból származó egyenáramú áramkörökből származó egyenáramú maradékáramok, DC maradékáramok simításához. Védelmet nyújt a háromfázisú hálózatok folyamatos hibás áramai esetén. A Stid-B-t általában a töltőállomások, az orvosi berendezések és műszerek, a vezérlők és a változó sebességű meghajtók, az akkumulátor töltők és az inverterek (DC) területein használják. A Stid-B megfelel az IEC/EN61008 és az IEC/EN62423 szabványoknak.

Fő jellemzők

Minősített áram: 40A, alkalmas nagyobb áramú elektromos rendszerekhez.

Szivárgásvédelem: Nagy érzékenységgel és pontossággal felismerheti a szivárgási áramot, és nagyon rövid idő alatt levághatja az áramellátást.

Biztonsági teljesítmény: Megfelelő a nemzetközi szabványoknak, mint például az IEC/EN61008.1 és a GB16916.1, biztosítva a termék biztonságát és megbízhatóságát.

Alkalmazás hatálya: Széles körben használják az ipari, kereskedelmi, sokemeletes és polgári épületekben, hogy átfogó védelmet biztosítsanak az elektromos rendszer számára.

Működési alapelv

Az RCCB B modell maradékáramú megszakítója a nulla szekvencia -áram transzformátoron alapul. Mindegyik vezető fázis egy nulla szekvencia -áram transzformátoron halad át, amelynek másodlagos oldala egy elektromágneses reteszeléshez van csatlakoztatva. Normál körülmények között a fázisáramok vektor összege a nulla szekvencia -áram transzformátoron keresztül nulla, tehát a transzformátoron átmenő fluxus nulla, a másodlagos kimeneti feszültség szintén nulla, és a megszakító nem fog működni. Amint a szivárgási áram növekszik, és a másodlagos oldali kimeneti feszültséget egy bizonyos szintre növeli, az elektromágneses felszabadulás aktiválódik, és a működési mechanizmust elősegíti, hogy cselekedjen és leválasztja az áramellátáshoz csatlakoztatott kapcsolatokat, ezáltal megvalósítva a szivárgásvédelmet.

Kiválasztás és telepítés

Kiválasztás: Az RCCB kiválasztásakor figyelembe kell venni a paramétereket, például a névleges feszültséget, a névleges áramot, a szivárgási akcióáramot és az elektromos rendszer működési idejét. Szintén kell kiválasztani a megfelelő RCCB -t a szükséges védelem típusának megfelelően (például közvetlen kapcsolatvédelem vagy közvetett érintkezési védelem).

Telepítés: Az RCCB -t az elektromos rendszer bejövő végére vagy egy ágvezetékre kell telepíteni, hogy a teljes elektromos rendszer vagy egy adott ágvonal teljes védelme biztosítsa. A telepítés során szigorúan meg kell figyelni a releváns szabványokat és kódokat az RCCB megfelelő kapcsolatának és megbízható működésének biztosítása érdekében.
