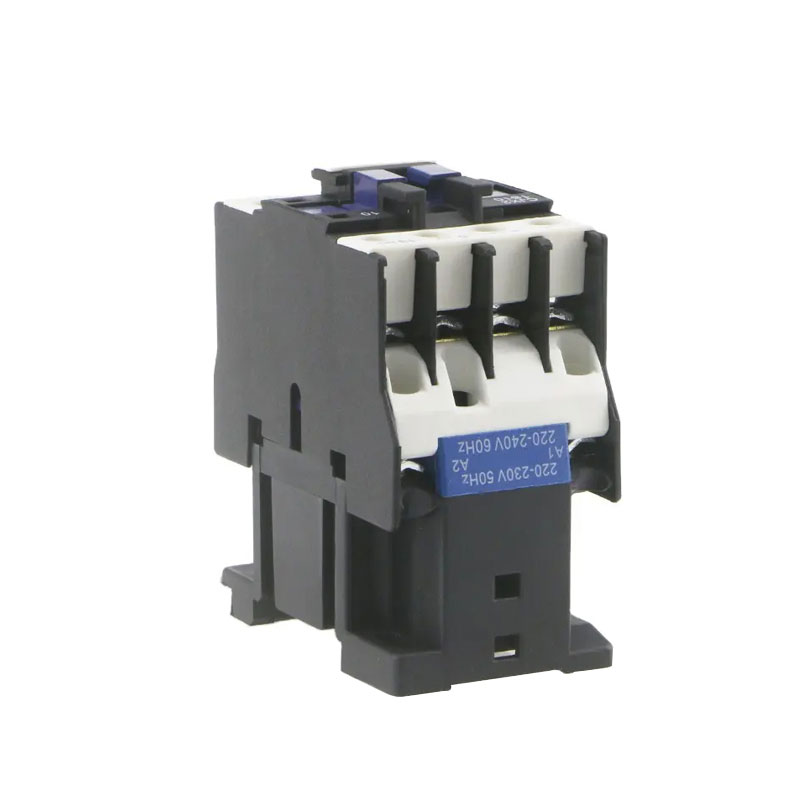

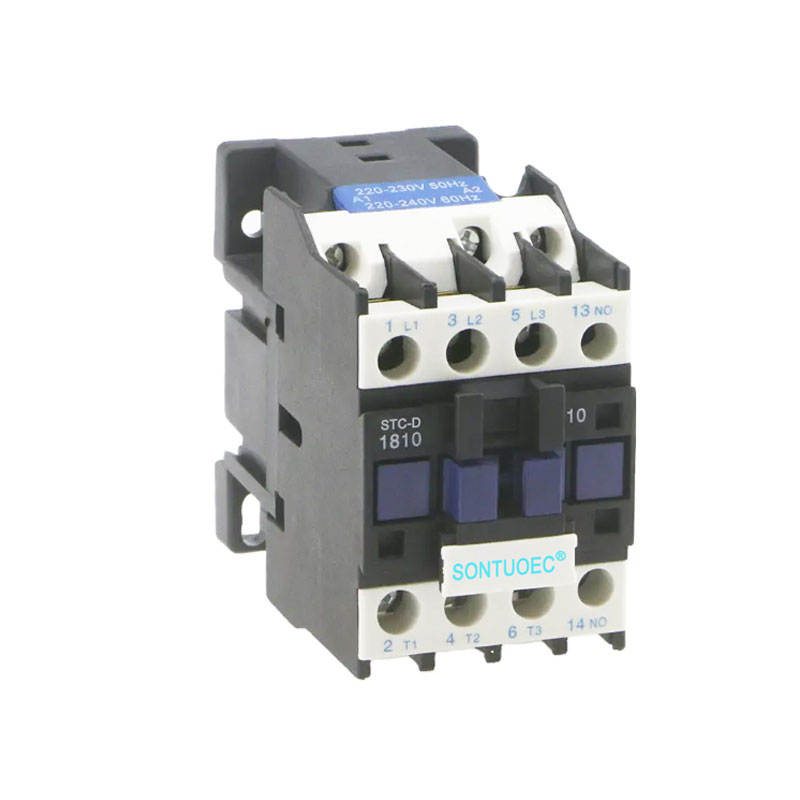

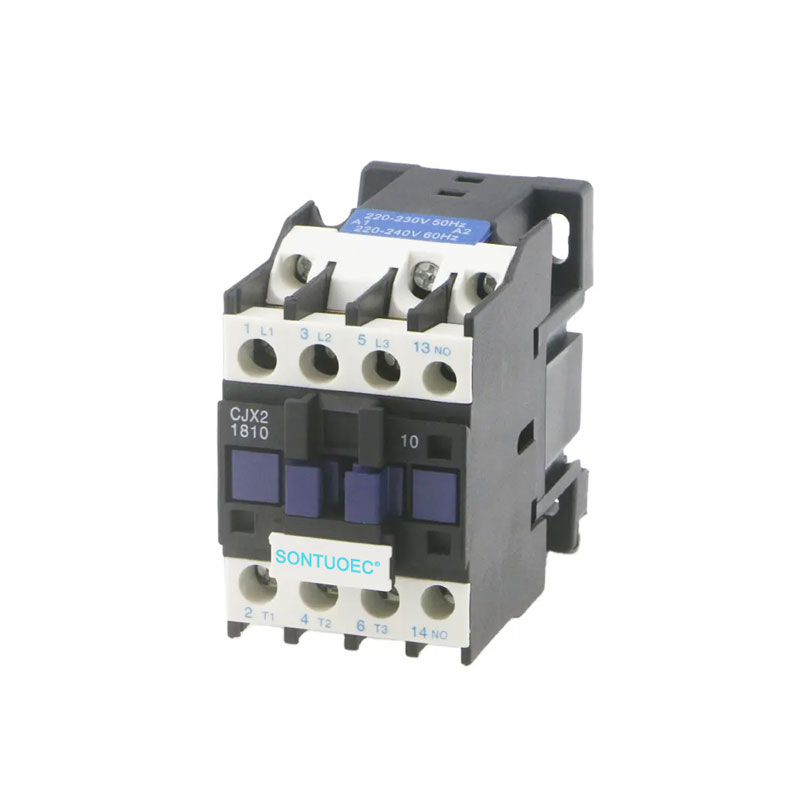

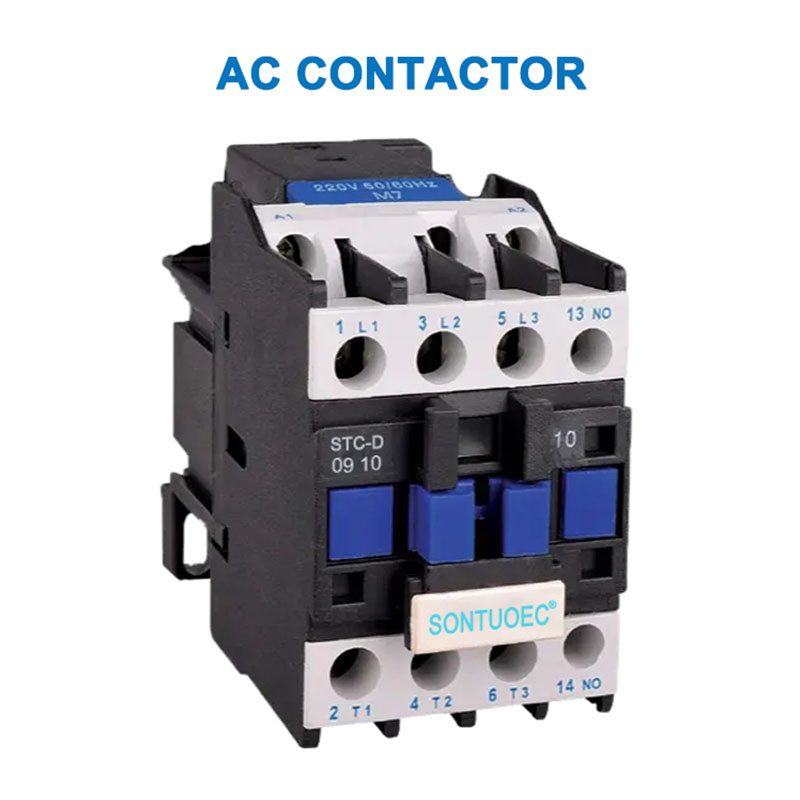

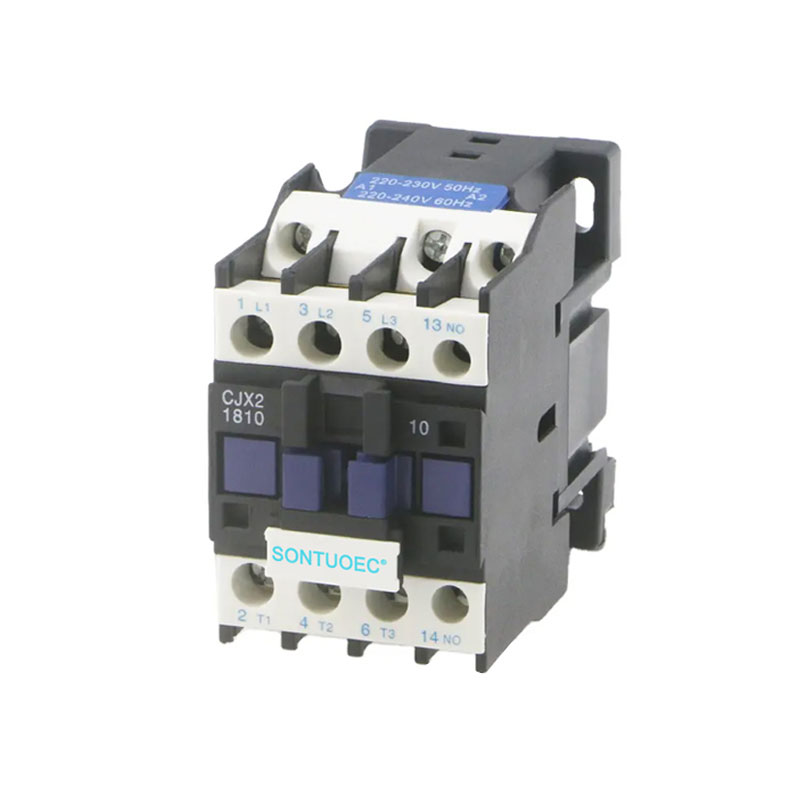

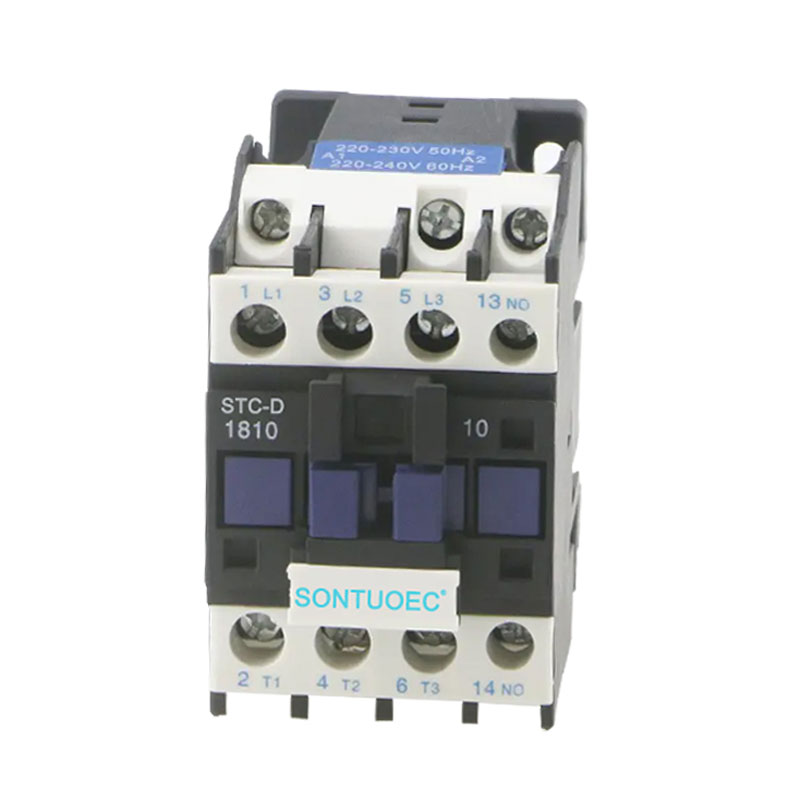

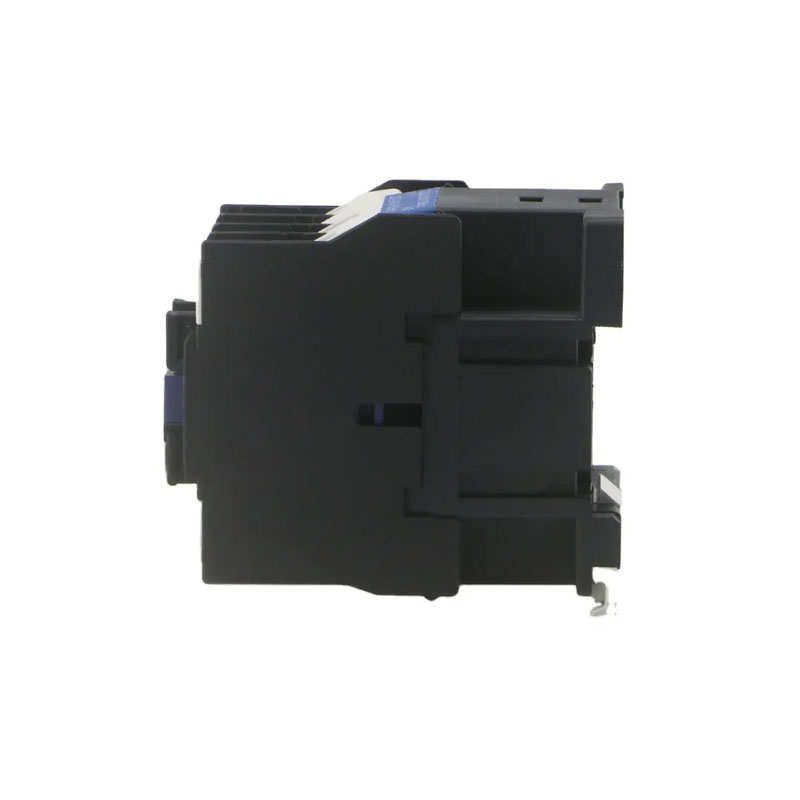

STC-D AC kontaktor

Az STC-D AC kontaktor egy elektromos alkatrész, amelyet a váltakozó áramú áramkörök távoli irányításához és gyakran be- vagy kikapcsolásához használnak. Elsősorban az áramkörök megnyitására és vezérlésére használják az elektromos energiarendszerekben, valamint a motorok, a világítás és az egyéb elektromos terhelések távvezérlésére az ipari automatizálásban. Az alternatív áram (AC) kontaktor, azaz az STC-D AC kontaktor fontos elektromos vezérlőberendezés, amely pótolhatatlan szerepet játszik az elektromos energiarendszer és az ipari automatizálás területén.

Modell:STC-D

Kérdés küldése

termékleírás

Beír		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Minősített működő áram (A)	AC3	9	12	18	25	32	40	50	65	80	95
Minősített működő áram (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fázis standardpower besorolása Motorok 50/60Hz-es incegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500 V -os	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Névleges hőáram (A)		20	20	32	40	50	60	80	80	125	125
Elektromos élettartam	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektromos élettartam	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanikai élet (x104)		1000	1000	1000	1000	800	800	800	800	600	600
A kapcsolatok száma	3p+nem					3p+nc+nem
A kapcsolatok száma	3P+NC					3p+nc+nem

Felépítés és működési elv

Szerkezet: Az STC-D AC kontaktor elsősorban az elektromágneses rendszerből (beleértve a vasmagot, a tekercset és a rövidzárlat gyűrűjét stb.), Az érintkezési rendszerből (beleértve a fő érintkezést és a kiegészítő érintkezőt) és az ívalkotó eszközből áll.

Működési elv: Amikor az STC-D AC kontaktor tekercse energiával rendelkezik, a vasmag mágneses mezőt generál, amely vonzza a armatúrát, és az érintkezőket cselekvésre készteti, így a fő érintkezők és a kiegészítő érintkezők bezáródnak vagy leválasztanak, ezáltal vezérelve az áramkör beindítását. Az ív oltóeszközt használják az ív eloltására, amikor az érintkezőket leválasztják, hogy megvédjék az érintkezőket a sérülésektől.

STC-D AC Contactor

Típusok és jellemzők

1. Típus:

Az STC-D AC kontaktorok különféle típusokba sorolhatók felhasználásuk és teljesítményük szerint, például ipari kontaktorok, épület és háztartási kontaktorok szerint. A közönséges modellek közé tartozik a CJ sorozat (például CJX2 sorozat, CJ20 sorozat, CJT1 sorozat), valamint az ABB, a Siemens, a Schneider és más márkák sorozat termékei.

2.FELASZTÁSOK:

Megbízható munka: Az STC-D AC kontaktorok nagymértékben megbízhatóak és stabilitással rendelkeznek, és képesek ellenállni a nagy áramoknak és feszültségeknek.

Stabil teljesítmény: Az érintkezési rendszer kiváló minőségű anyagokból készül, jó elektromos vezetőképességgel és magas hőmérsékleti kopásállósággal.

Kényelmes karbantartás: Az STC-D AC kontaktorok kompakt szerkezetűek, és könnyen telepíthetők és karbantarthatók.

Alkalmazási forgatókönyvek

Az STC-D AC kontaktorok széles körű alkalmazásokkal rendelkeznek az energiarendszerekben, az ipari automatizálásban, az épületben és a háztartásokban. Például az energiarendszerben felhasználható a motor indítási-le és irányának megfordítására; Az ipari automatizálás során felhasználható a gyártósoron lévő különféle elektromos berendezések induló-leállításának ellenőrzésére; Az épületben és a háztartási elektromosságban felhasználható a berendezések be- és kikapcsolójának ellenőrzésére, például a megvilágítás és a légkondicionálás.
