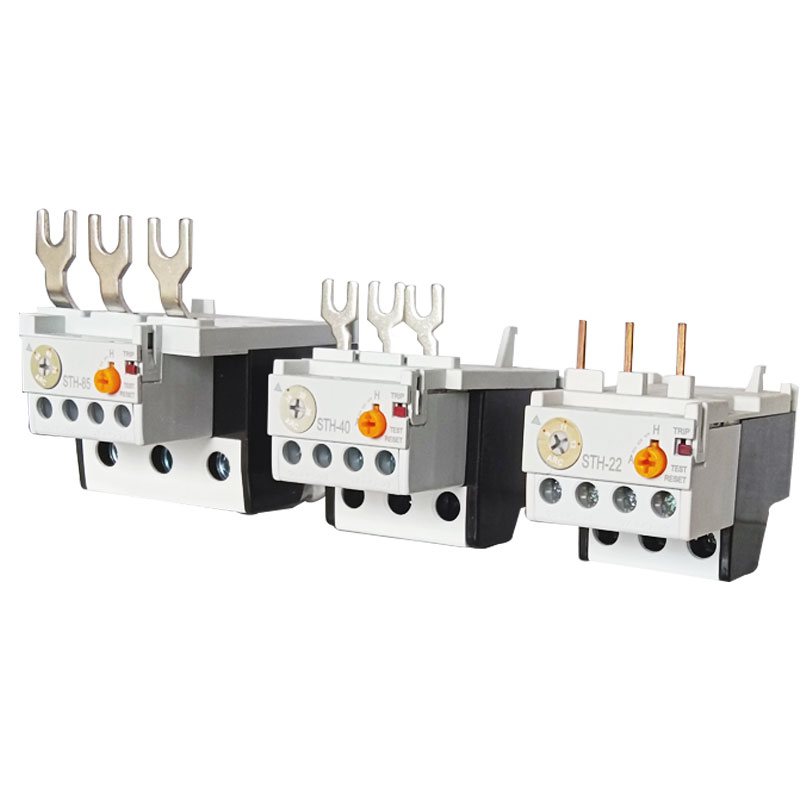

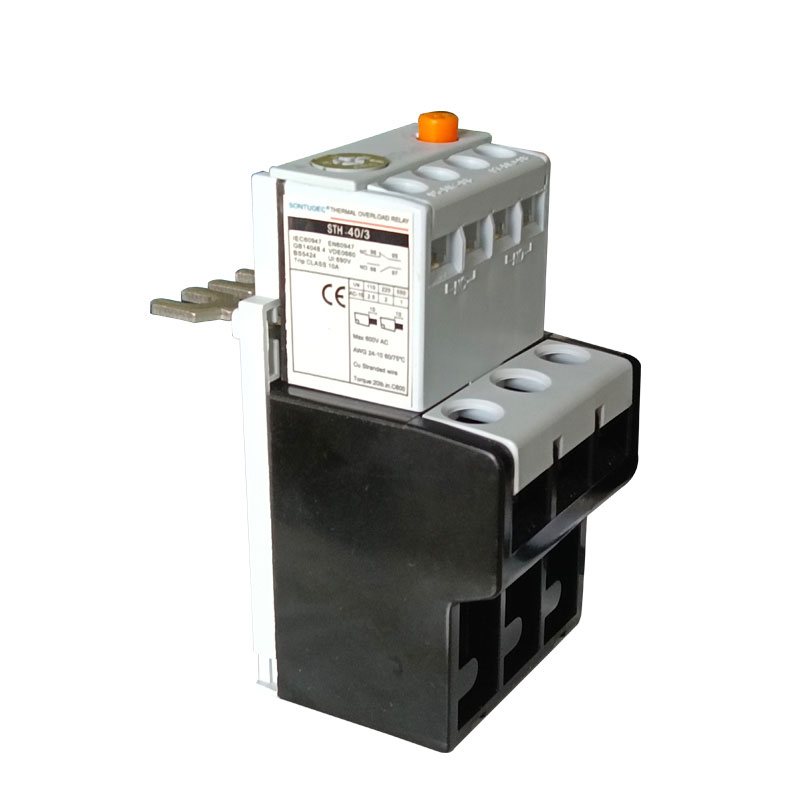

STH-40 sorozatú termikus túlterhelés relé

Az STH-40 sorozatú termikus túlterhelési relé alkalmas az AC 50/60 Hz áramkörére, 660 V-ig. És felismerheti az AC motor túlterhelésének és a fázis-kudarc védelmének funkcióját. Ez a termék megfelel a GB14048.4, IEC60947-4-1 szabványnak.

Modell:STH-40

Kérdés küldése

termékleírás

Fő műszaki paraméter:

Modell	Jelenlegi	Alkalmas kontaktusok
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1.6A	GMC-9 ~ 22
STH-22/3	1.6-2.5A	GMC-9 ~ 22
STH-22/3	2.5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

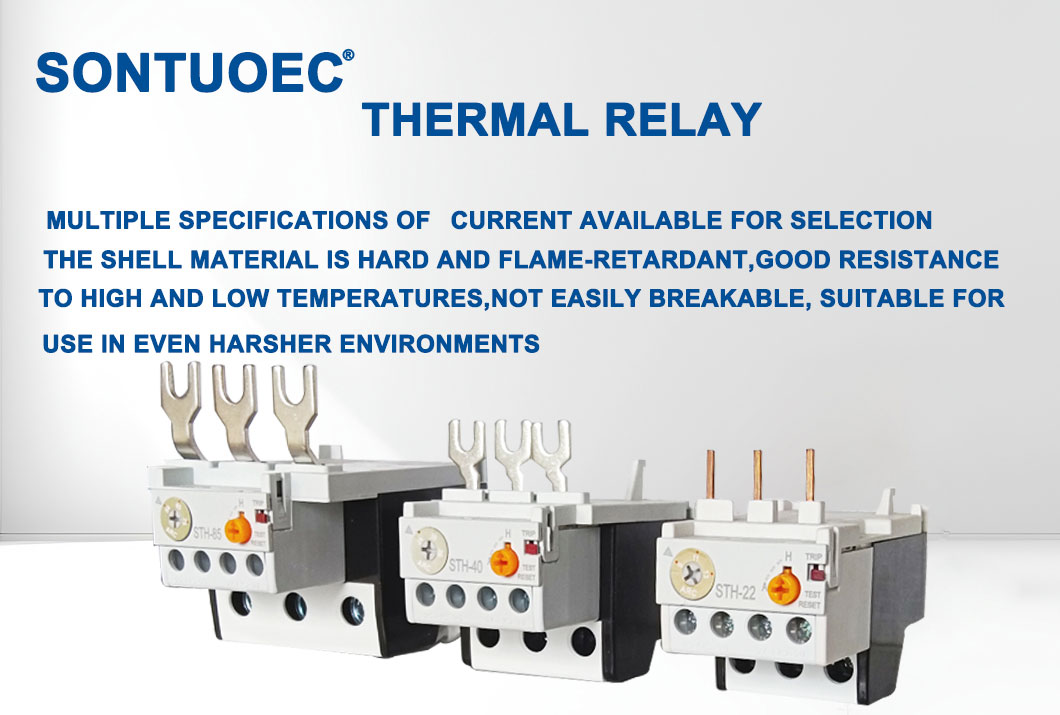

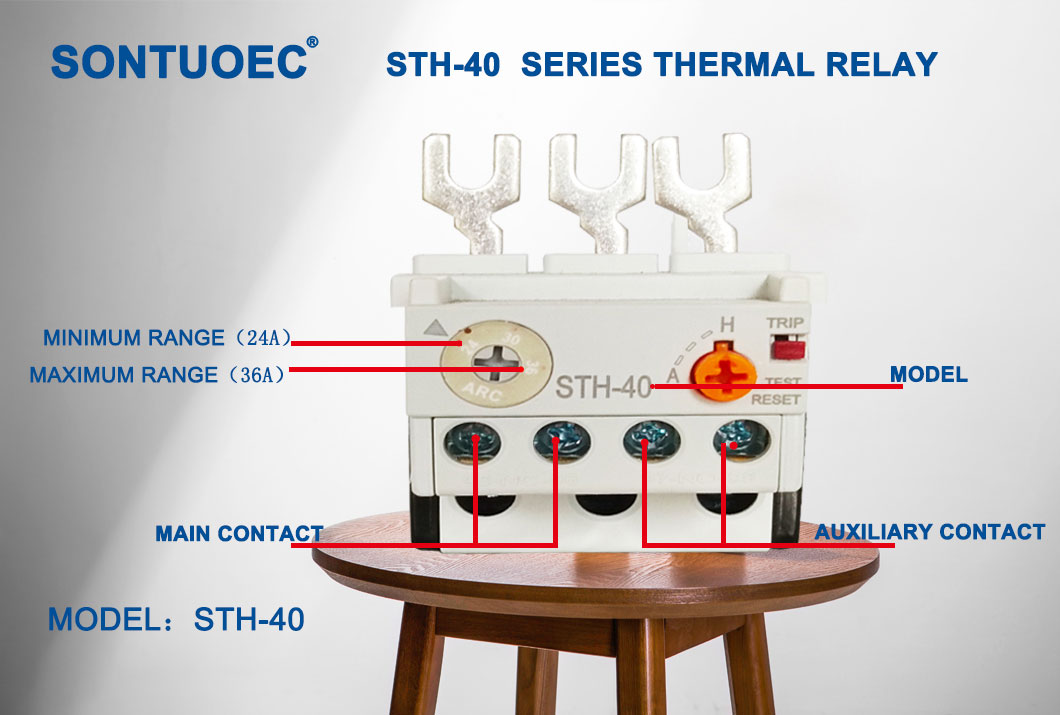

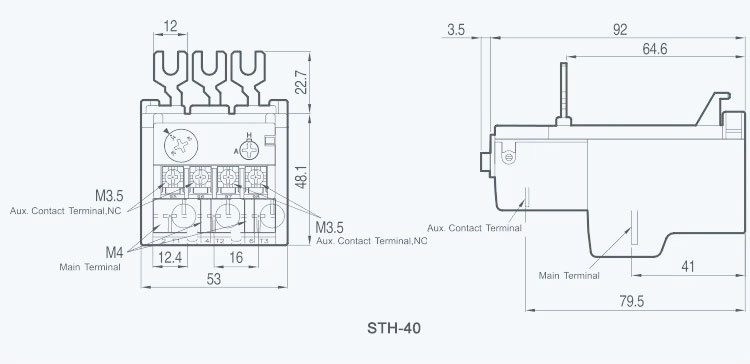

STH-40 Series Thermal Overload Relay

Fő funkciók

A motor védelme: A termikus túlterhelés relé fő funkciója annak megakadályozása, hogy a motor túlterhelés miatt sérüljön. A motor túlterhelésekor a termikus túlterhelés relé időben levágja a tápegységet, hogy megakadályozza a motor túlmelegedése miatti égését.

Az elektromos vezetékek védelme: A motor védelme mellett a termikus túlterhelés relé védi az elektromos vezetékeket is. A motor túlterhelése esetén az áram növekedni fog, ami az elektromos vezetékek túlmelegedéséhez és olvadásához vezethet. Az áram változásának észlelésével a termikus túlterhelés relé meghatározza, hogy az elektromos vezeték túlterhelt -e, és szükség esetén levágja az áramellátást.

Javítsa az energiarendszer biztonságát: A termikus túlterhelés -relé hatékonyan megakadályozhatja a motor és az elektromos vezeték károsodását, ezáltal csökkentve az energiarendszer meghibásodási sebességét és javítva az energiarendszer biztonságát.

Működési alapelv

A termikus túlterhelés relé működési elve elsősorban a jelenlegi termikus hatás és a bimetális hőmérsékleti érzékelési tulajdonságain alapul. Ha egy motorban túlterhelés történik, az áram növekszik, ami több hőt keletkezik a termikus túlterhelés relé fűtési elemében. Ezt a hőt áthelyezik a bimetálba, amely felmelegszik, mert két ötvözetből készül, nagy különbségekkel a lineáris tágulás együtthatóiban. Amikor a bimetalis bizonyos mértékben meghajlik, akkor ez kiváltja az energiaszintű elektromágneses tekercset, ami viszont az érintkezőket hajtja végre, hogy cselekedjenek és levágják a motor tápegységét.

Alkalmazási kör

A termikus túlterhelési relét általában AC 50 Használható egy adaptált AC kontaktorral rendelkező indító létrehozására is, hogy átfogó védelmet nyújtson a motor számára.

Termékjellemzők

Egyszerű szerkezet: Ez a termikus túlterhelés -relé általában egy viszonylag egyszerű szerkezeti kialakítást alkalmaz, megkönnyítve a telepítést és a használatát.

Teljes teljesítményű: Az alapvető túlterhelés-védelmi funkció mellett a fázisszüneti védelem és a hőmérsékleti kompenzáció funkciói is vannak.

Alacsony költség: Más motorvédő eszközökhöz képest a termikus túlterhelés relé ára viszonylag alacsony, ami csökkenti a felhasználók vásárlási költségeit.

Stabil működési teljesítmény: Mivel érzékeny elemként alkalmazza a Bimetal -ot, működési teljesítménye stabil és megbízható.

STH-40 Series Thermal Overload Relay
