STH-N modell termikus relé

Az STH-N modell termikus relét kifejezetten az AC motor túlterhelés védelmére tervezték, amikor a motor futó árama meghaladja a névleges áramot, a termikus relé automatikusan levághatja az áramkört, hogy megakadályozza a motor túlterhelés miatti sérülését.

Modell:STH-N

Kérdés küldése

termékleírás

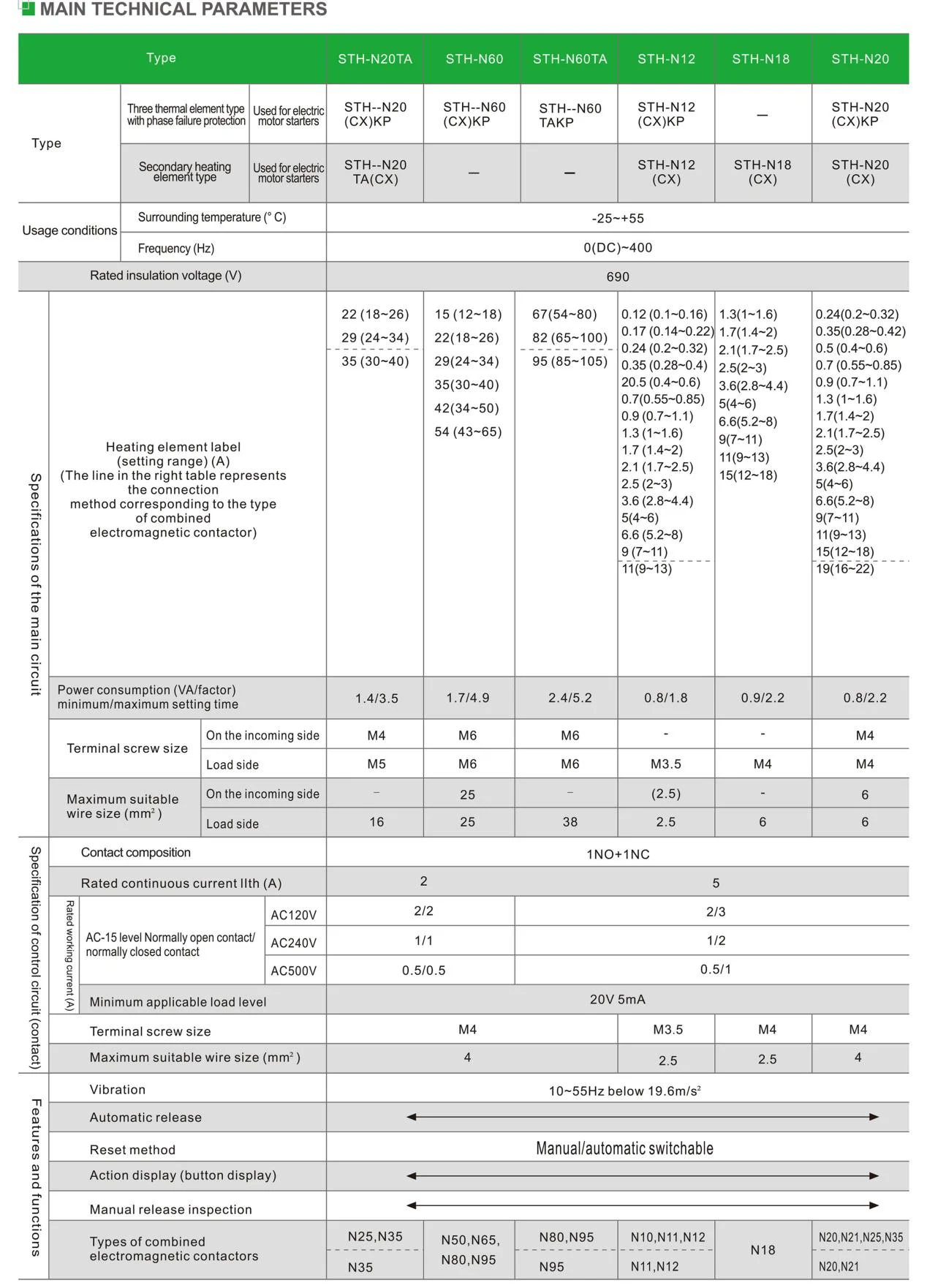

Műszaki adatok:

Termék Név	Termikus Túlterhelés relé
Modell	Sth-n
Anyag	Műanyag, elektronikus Alkatrészek
Termikus Érintkezés	1NO+1NC
Termikus Váltóáram	0.1A-105A
Aktuális hatótávolság	Pls vegye figyelembe az áramot Tartomány, amikor a megrendelést helyezi el
Frekvencia	660 V
Kioldó osztály	50/60Hz
Szín	Ahogy a kép látható

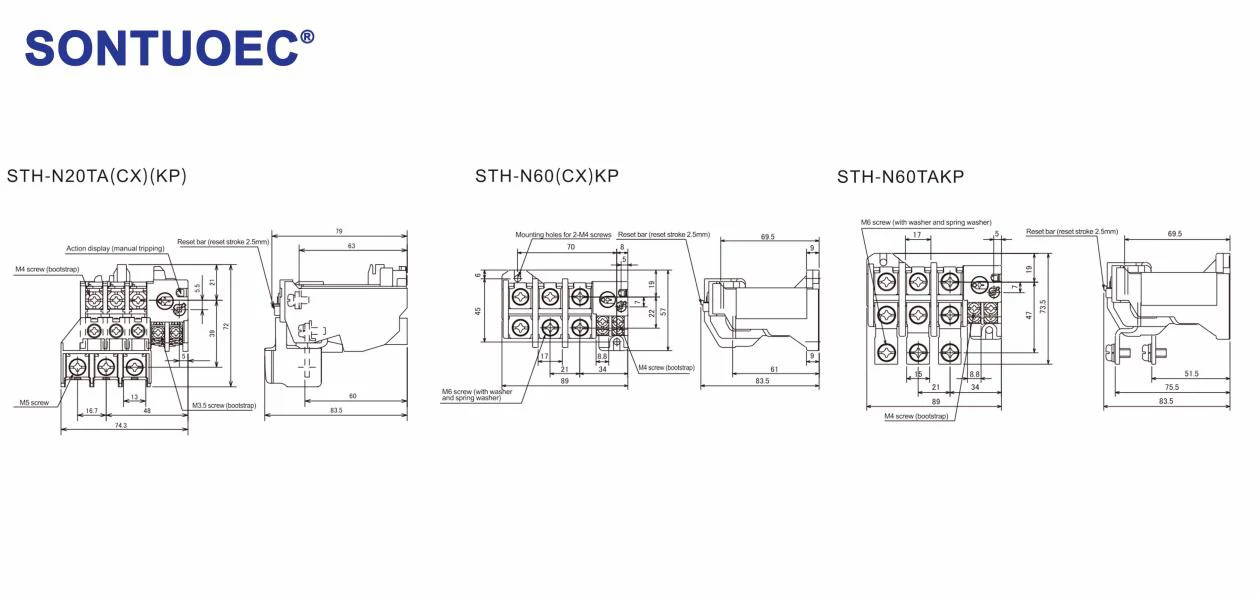

Beír	A	AA	AB	AC	B	Ba	Bb	I.E	C	Kb.	Cb	M	Súly (kg)
STH-N12 (CX) (KP)	45	10	8	24	55	31	15	6.5	76.5	35	57	M3.5	0.11
STH-N18 (CX)	54	12.5	10.2	24.5	59	32.5	16.3	6.7	80	40	58.5	M4	0.13

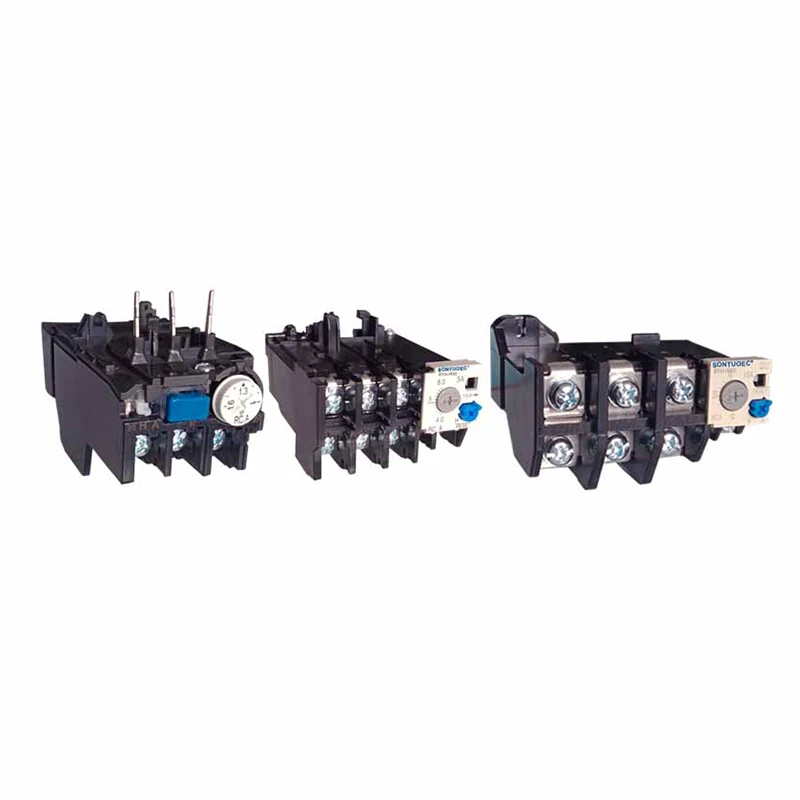

STH-N Model Thermal Relay

Működési elv

Az STH-N modell termikus relé működési elve az elektromos áram termikus hatásain alapul. A motor túlterhelése után az áram növekszik a termikus relán keresztül, ami a fűtési elem több hőt generál. Ez a hő miatt a bimetalis meghajlik és deformálódik, és amikor a deformáció egy bizonyos távolságot elér, akkor az összekötő rúd cselekedeteit tolja, és az érintkezők megszakadnak, és ezáltal levágják a motor tápegységét.

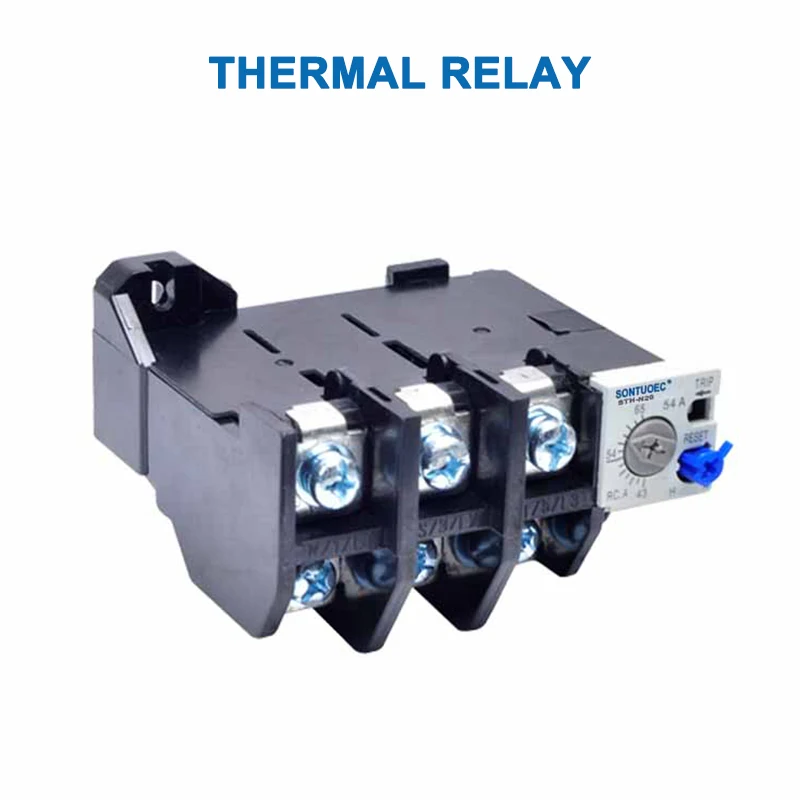

STH-N Model Thermal Relay

Fő jellemzők

Túlterhelésvédő funkció: A TH-N típusú termikus relé megbízható túlterhelés-védelmi funkcióval rendelkezik, amely a motor túlterhelésekor idővel levághatja az áramkört, és megakadályozza a motor sérülését.

Pontos művelet: A termikus relé akciójellemzői stabilak, és pontosan képesek a túlterhelési áram beállított tartományában, hogy megvédjék a motort a sérülésektől.

Kompakt szerkezet: A TH-N típusú termikus relé elfogadja a kompakt szerkezet kialakítását, kevés helyet foglal el, és könnyen telepíthető és karbantartható.

Hosszú élettartam: Mivel a termikus relé magas színvonalú anyagokat és gyártási folyamatot alkalmaz, hosszú élettartamú és nagy megbízhatósággal rendelkezik.

Alkalmazási kör

A TH-N típusú termikus reléket széles körben használják a motoros túlterhelés védelmét igénylő alkalmazásokban, például ipari automatizálási rendszerek, elektromos energiarendszerek, építőipari berendezések és így tovább. Különösen a motorvezérlő áramkörökben, amelyek gyakori induláshoz és leállításhoz szükségesek, a termikus relék védő szerepe különösen fontos.
