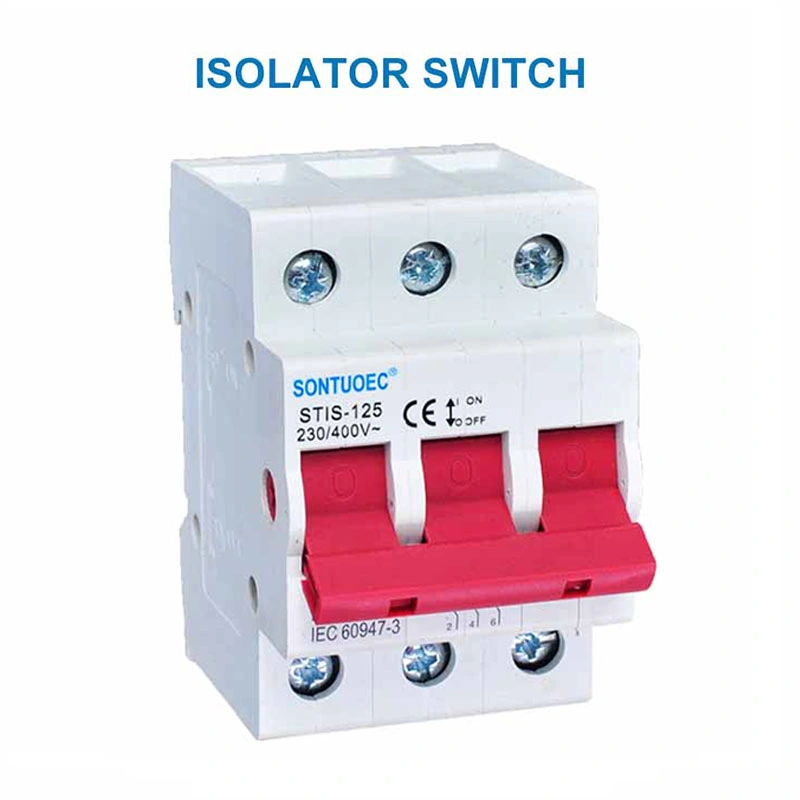

STIS-125 izolátor kapcsoló

A STIS-125 izolátor kapcsoló speciálisan kialakított kapcsolók, amelyeket az áramkörök izolálására, szekciójára vagy csatlakoztatására használnak az elektromos rendszerekben. Általában nem képes megszakítani a terhelési áramokat, de biztonságosan megoszthatja és bezárhatja az áramköröket, ahol nincs terhelés vagy nagyon kevés áram. A leválasztó kapcsoló elsődleges funkciója egy látható leválasztási pont biztosítása annak biztosítása érdekében, hogy az elektromos berendezések biztonságosan hozzáférhessenek a személyzet számára, amikor azt kiszolgálják vagy megvizsgálják.

Modell:STIS-125

Kérdés küldése

termékleírás

Terméknév	STIS-125 izolátor kapcsoló
Pólus	1p 2p 3p 4p
Névleges Jelenlegi	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Névleges Feszültség	1P: AC230V 2p, 3p.4p: AC400V
Szigetelési feszültség UI	690v
Névleges Impulzus ellenáll a feszültségnek (1,2/50) UIMP	6 kV
Besorolva rövid áramkör ellenáll az aktuális ICW -nek	12Le/1S
Besorolva rövid áramköri kapacitás ICM	20Le/0.1s
Besorolt készítés és töréskapacitás	3ie, 1,05ue, cosφ = 0,8
Használja a kategóriát	AC-21B, AC-22A
Elektromos Élet	1500
Mechanikai Élet	8500
Környezetszennyezés Fokozat	3
Tárolás Hőmérséklet	-35ºC ~ +70ºC
Telepítés magasság	<2000 m
Maximális Kábelkapacitás (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximális Korlátozott nyomaték	2.0 (20a ~ 63a) 3.5 (80A ~ 125A)

Felépítés és jellemzők

1.A struktúra:

A STIS-125 izolátor kapcsoló különféle konfigurációkban kapható, de általában rögzített érintkezőt és mozgatható érintkezőt tartalmaz. Működési mechanizmus (például fogantyú, motor stb.) Révén az érintkező áthelyezhető az áramkör megnyitására vagy bezárására.

2.FELASZTÁSOK:

Magas szigetelő tulajdonságok: Az olyan alkatrészek, mint az érintkezők, szigetelők és a leválasztó kapcsolók házai általában erősen szigetelő anyagokból készülnek, hogy az áramkör és a talaj közötti szigetelési ellenállás elég magas legyen a leválasztott állapotban.

Nyilvánvaló leválasztási pont: Ha a STIS-125 sorozatú izolátor kapcsoló elválasztott állapotban van, a kapcsolatok közötti rés elég nagy ahhoz, hogy nyilvánvaló leválasztási pontot biztosítson, így a személyzet számára könnyű felismerni az áramkör állapotát.

Könnyű működés: A sorozatú leválasztókat általában egy könnyen kezelhető mechanizmussal tervezték, amely lehetővé teszi a személyzet számára, hogy könnyedén kinyissa vagy bezárja az áramkört.

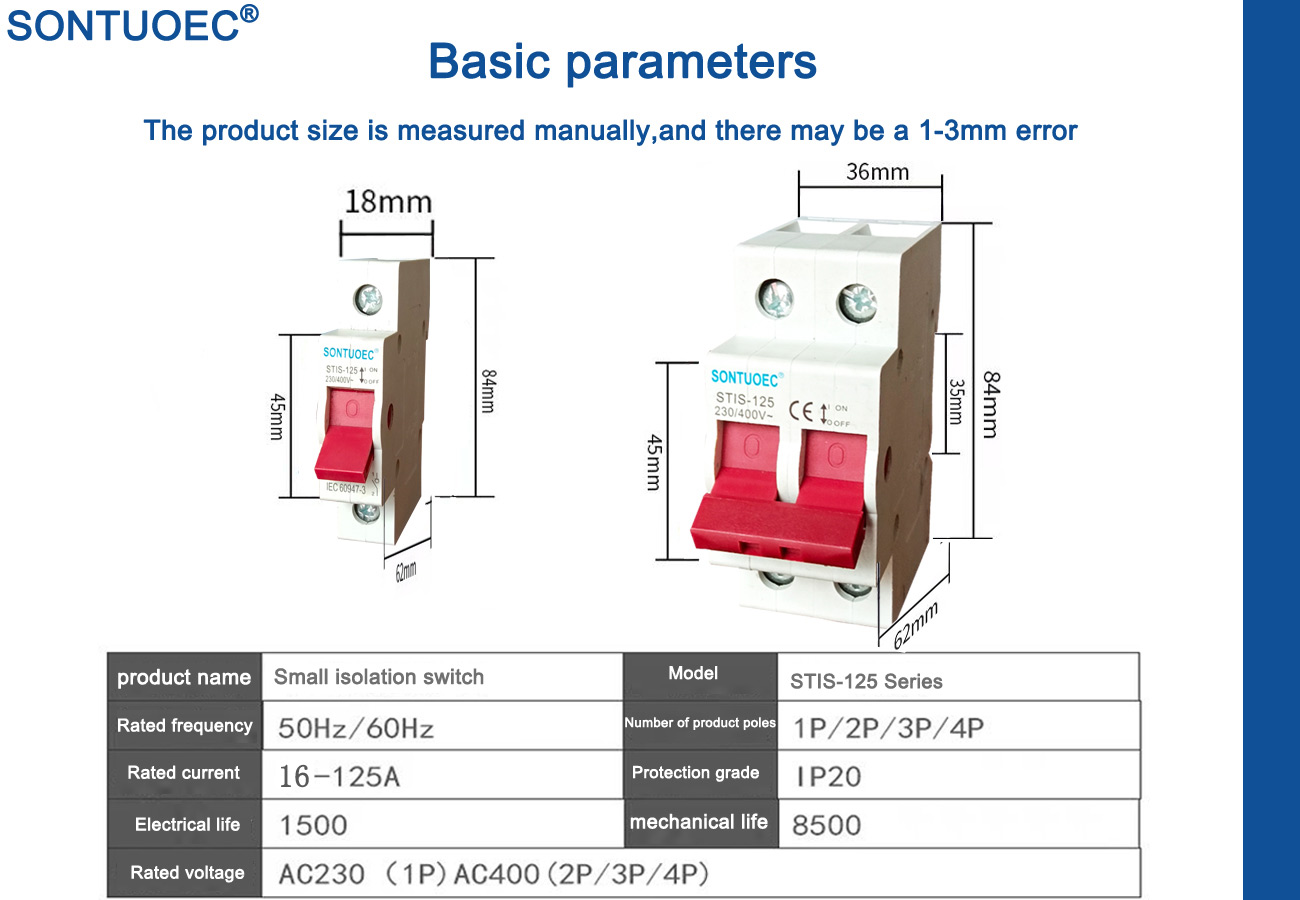

STIS-125 Isolator Switch

Alkalmazási forgatókönyvek

A sorozatú elválasztókat széles körben használják különféle elektromos rendszerekben, ideértve, de nem kizárólag, az energiarendszer: az erőművekben, alállomásokban és más energiarendszerekben a sorozat elválasztóit használják a nagyfeszültségű áramkörök izolálására, szegmensére vagy összekapcsolására. Agyárakban, bányákban és más ipari rendszerekben a STIS-125 sorozatú szigetelő kapcsolót használják, és a különféle villamosenergia-felszereléseket használják. A leválasztó kapcsolók sorozatát általában az elosztó dobozba telepítik, amelyet az áramkör be- és kikapcsolásának vezérlésére használnak.

A kiválasztáshoz és a használathoz szükséges óvintézkedések

1. Velection:

A STIS-125 sorozatú izolátor kapcsoló kiválasztásakor figyelembe kell vennie az áramkör névleges feszültségét és névleges áramát, a felhasználási környezetet (például beltéri, kültéri, robbanásbiztos stb.), Valamint a működési módot (például kézi, motorizált stb.) És más tényezők.

2.A használatra vonatkozó előkészítések:

A leválasztó kapcsoló üzemeltetése előtt ellenőrizze, hogy az áramkör leválasztható-e vagy terhelés nélküli állapotban van-e.

Működés közben figyelje meg a vonatkozó elektromos biztonsági előírásokat és működési eljárásokat.

Rendszeresen ellenőrizze és tartsa fenn a leválasztó kapcsolót a normál működésének és biztonságának biztosítása érdekében.
