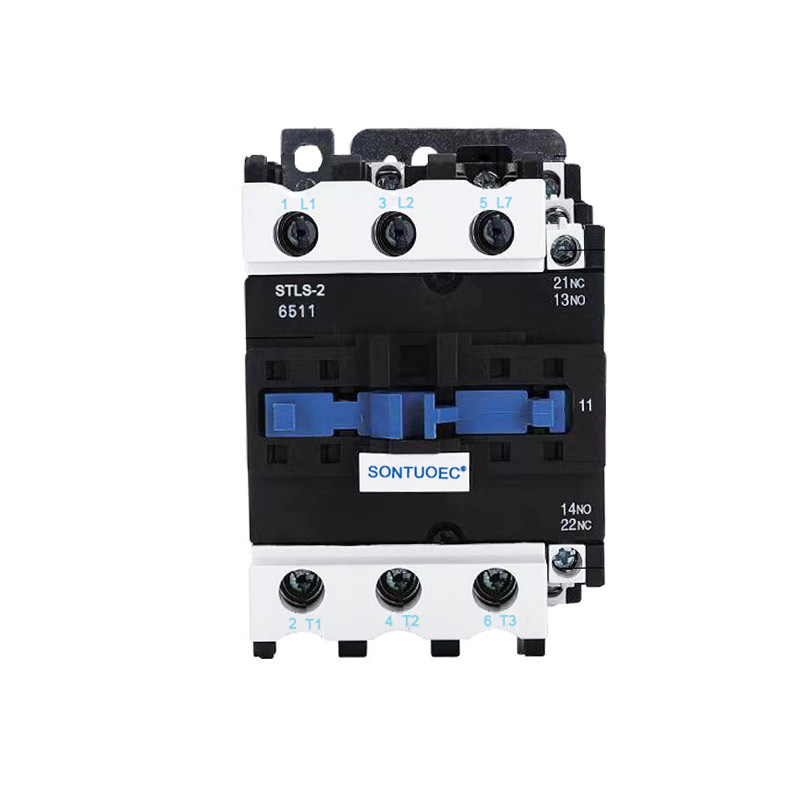

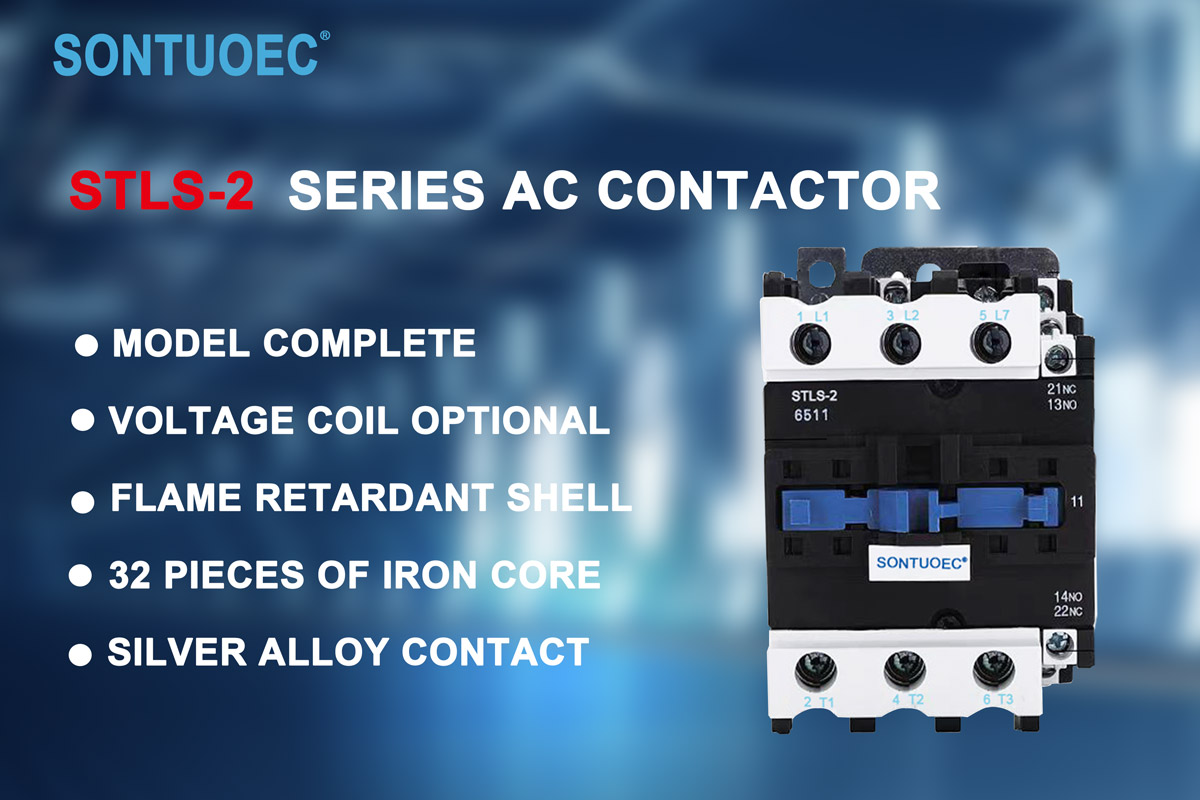

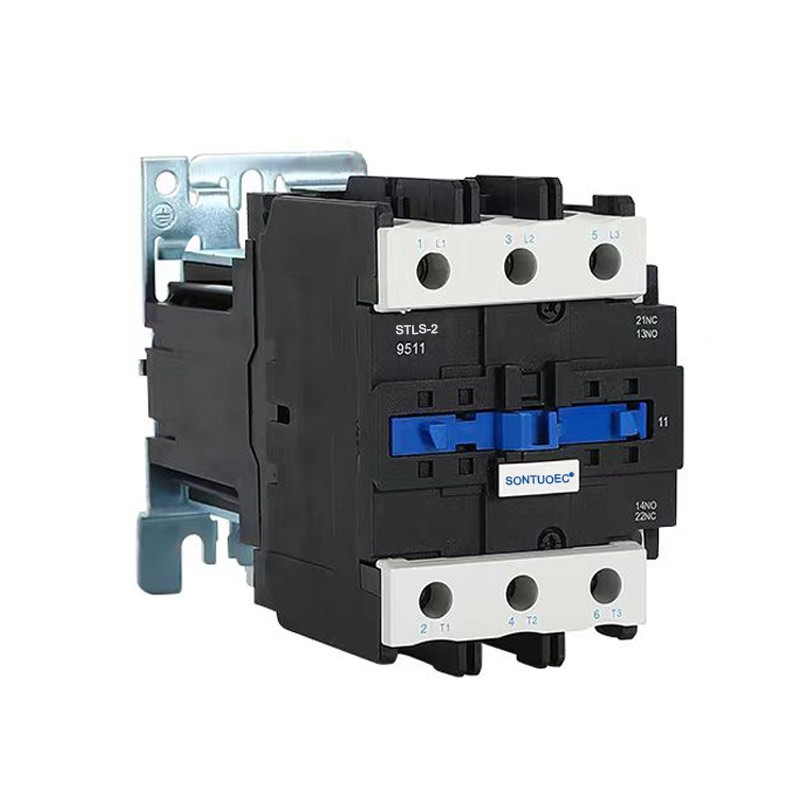

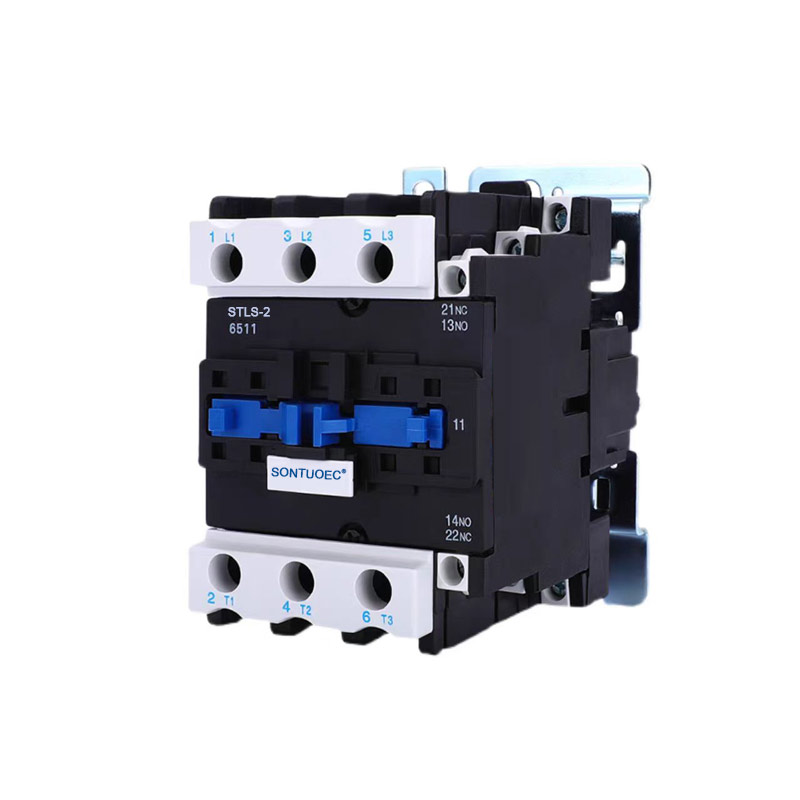

Stls-2(Cjx2) sorozatú mechanikus reteszelő mágneskapcsoló

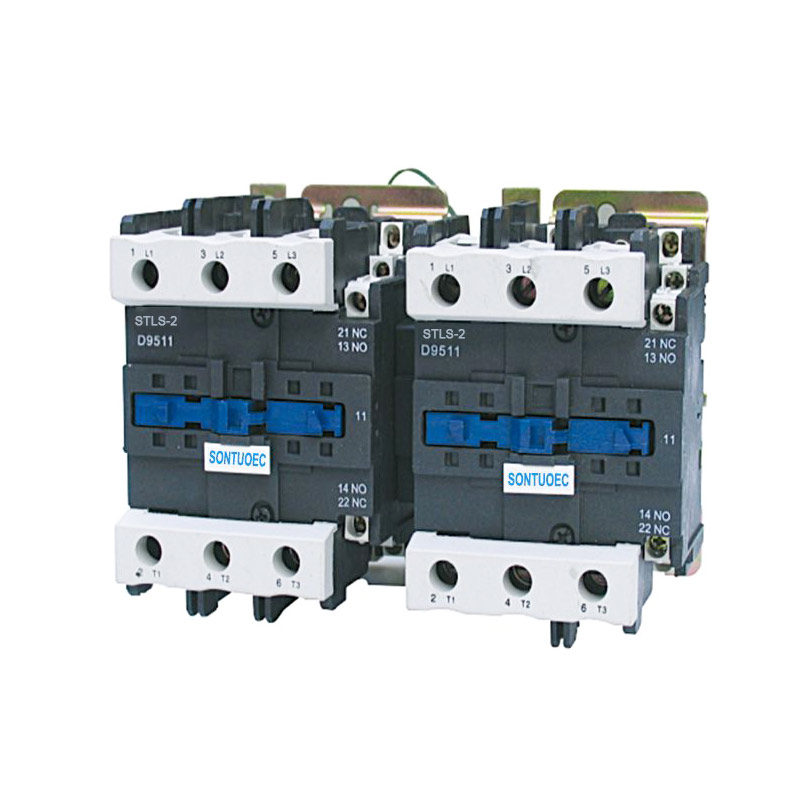

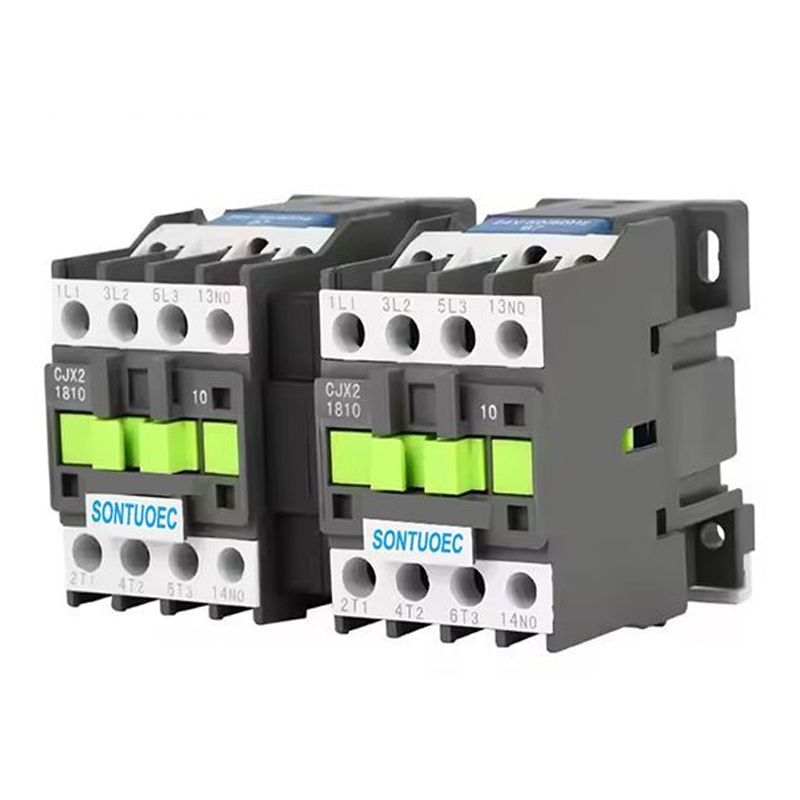

Az Stls-2(Cjx2) sorozatú mechanikus reteszelő kontaktor 660V AC 50Hz névleges feszültségig, 620A áramig használható áramkörökben, a motor átalakítható vezérlésére. Ez a mechanikus reteszelő berendezés biztosítja a két átalakítható kontaktor érintkezőváltását. Megfelel az IEC60947-4-1 szabványoknak.

Modell:STLS-2(CJX2)

Kérdés küldése

termékleírás

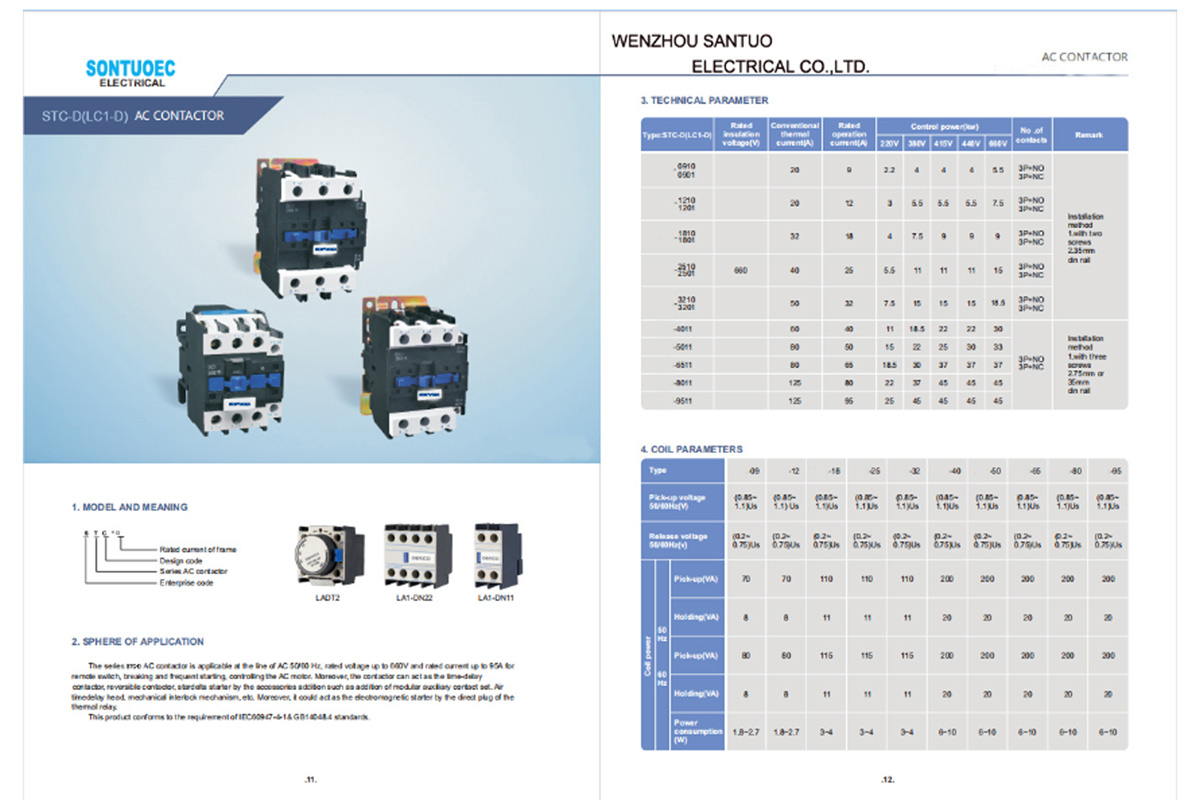

Írja be		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Névleges szigetelési feszültség		660	660	660	660	660	660	660	660	660	660
hagyományos termikus		20	24	32	40	50	60	75	80	110	125
jelenlegi		20	24	32	40	50	60	75	80	110	125
Besorolt működőképes		9	12	16	25	32	40	50	63	80	95
jelenlegi		9	12	16	25	32	40	50	63	80	95
ellenőrzött	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
teljesítmény (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

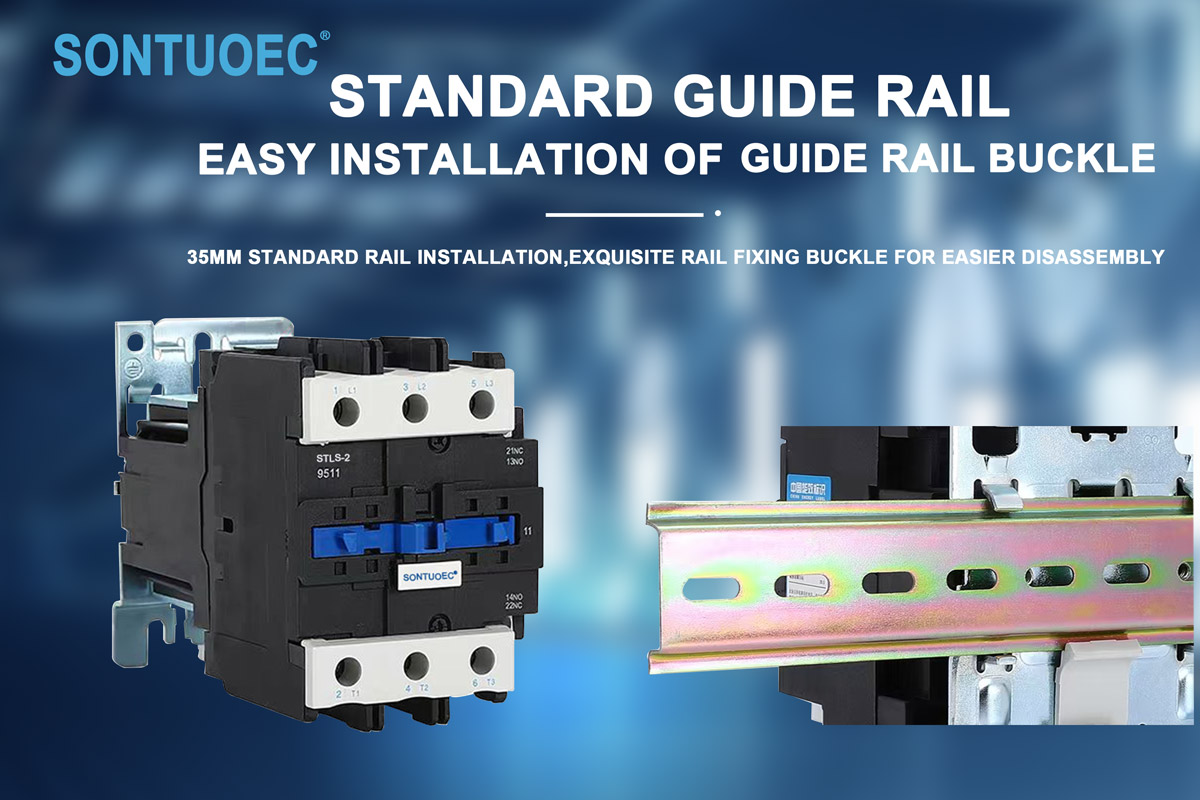

Jegyzet		A telepítés a					A telepítés a
		a relék két csavart használhatnak					relék három
		és használja a 35 mm-t is					csavarokat és használja a
		szerelősín					75mm vagy 35mm beépítés
							vasút

Felépítés és jellemzők

Szerkezet:

A 3P AC kontaktor általában elektromágneses rendszerből (beleértve a tekercset, magot stb.), érintkezőrendszerből (beleértve a főérintkezőt és a segédérintkezőt), ívoltó készülékből és héjból és egyéb részekből áll. Ezek közül a főérintkező nagy áram átvitelére, a segédérintkező pedig a vezérlőjelek átvitelére és visszacsatolására szolgál.

Jellemzők:

Három független érintkezővel egyszerre vezérelhet háromfázisú teljesítményt és egy nulla vonalat.

Az érintkezőrendszer kiváló minőségű anyagokból készül, jó vezetőképességgel és kopásállósággal.

Az elektromágneses rendszer elegendő szívóerővel rendelkezik az érintkezők megbízható rögzítéséhez és kioldásához.

Az ívoltó készülék hatékonyan képes eloltani az érintkezők leválasztásakor keletkező ívet, megvédve az érintkezőket a sérülésektől.

Az Stls-2(Cjx2) sorozatú mechanikus reteszelő mágneskapcsoló alkalmas 660V AC 50Hz vagy 60Hz névleges feszültségű áramkörökben történő használatára, 95A névleges áramerősségig, a váltakozó áramú motor készítésére és megszakítására, gyakori indítására és vezérlésére. A segédérintkező blokkal, az időzítő késleltetésével és a gépi reteszelő eszközzel kombinálva késleltetési kontaktorrá, mechanikus reteszelő mágneskapcsolóvá, csillag-delta indítóvá válik. A termikus relével az elektromágneses indítóba van beépítve. A kontaktor az IEC 60947-1 szerint készül.

Működési elv

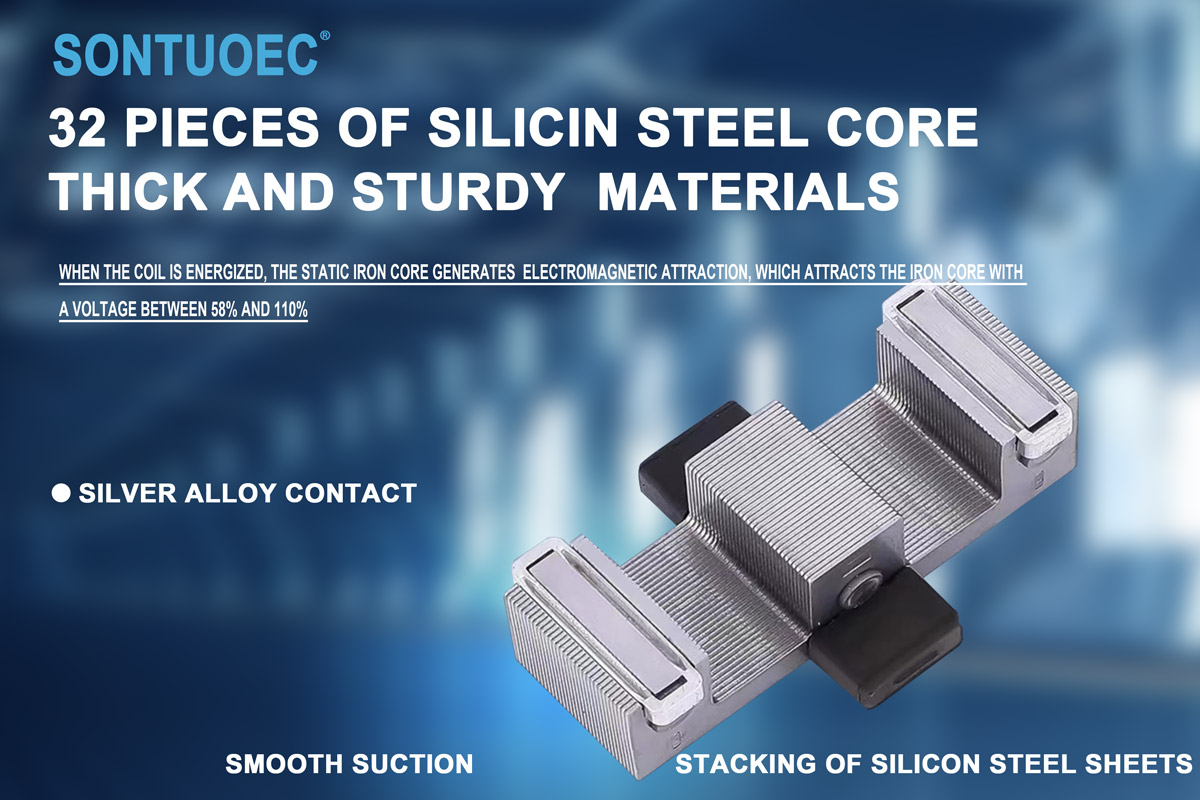

Amikor a 3P AC kontaktor tekercsét feszültség alá helyezik, a vasmag mágnesességet generál, és vonzza az érintkezőrendszert, hogy bezáruljon, így összekapcsolva a háromfázisú tápegységet és a nulla vezetéket. A tekercs feszültségmentesítésekor a mag elveszíti mágnesességét, és az érintkezőrendszer egy rugó hatására szétválik, így leválasztja a háromfázisú tápegységet a nulla vonalról. Ily módon a 3P AC kontaktor megvalósíthatja az elektromos terhelések távvezérlését.

Alkalmazási forgatókönyvek

A 3P AC kontaktort széles körben használják különféle energiaellátó rendszerekben, amelyeknek egyszerre kell háromfázisú áramot és egy nulla vonalat vezérelni, például:

Ipari automatizálási terület: a motor indításának, leállításának és hátramenetének vezérlésére szolgál.

Energiaellátó rendszer: az elektromos rendszer távvezérlésére és védelmére szolgál.

Épületautomatizálás: világítás, légkondicionáló és egyéb berendezések indításának és leállításának vezérlésére szolgál.
