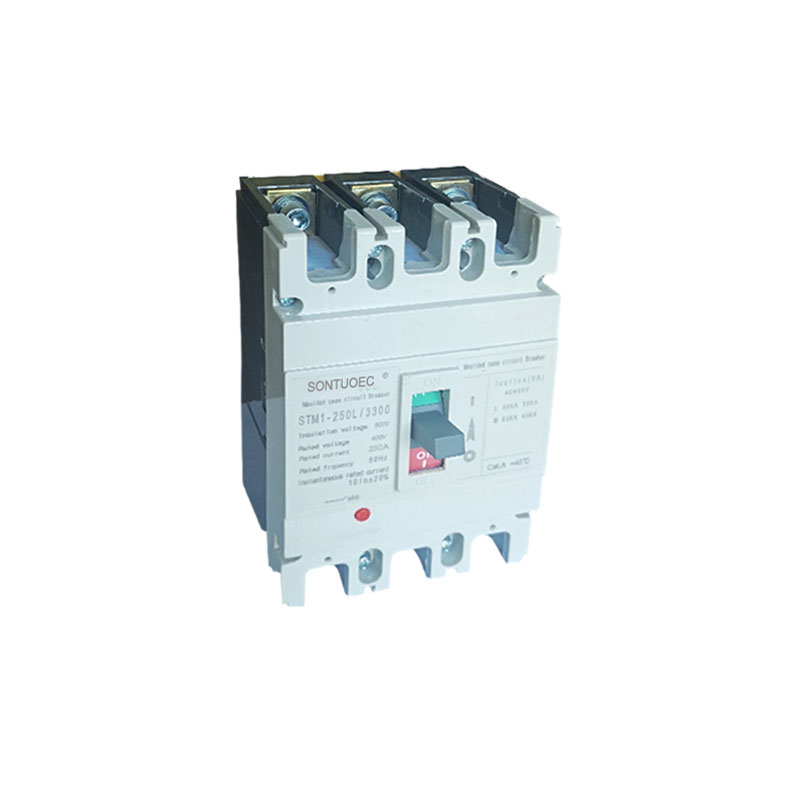

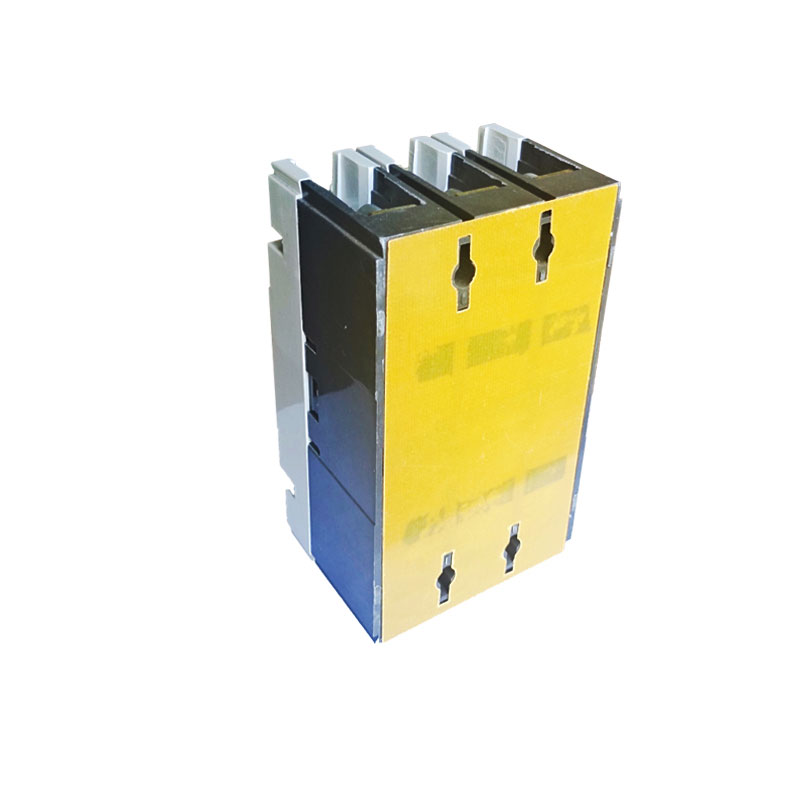

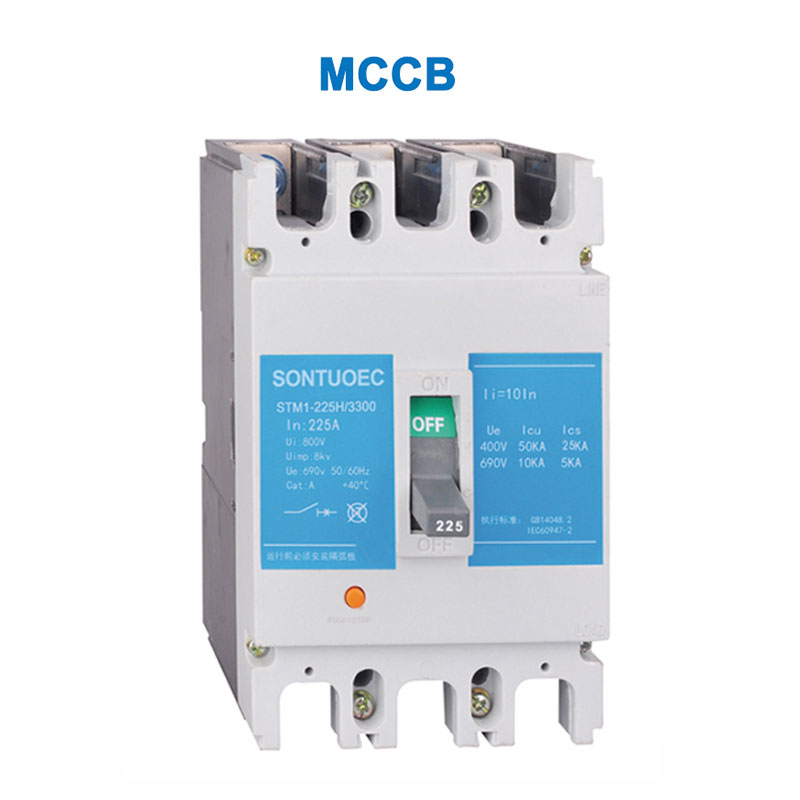

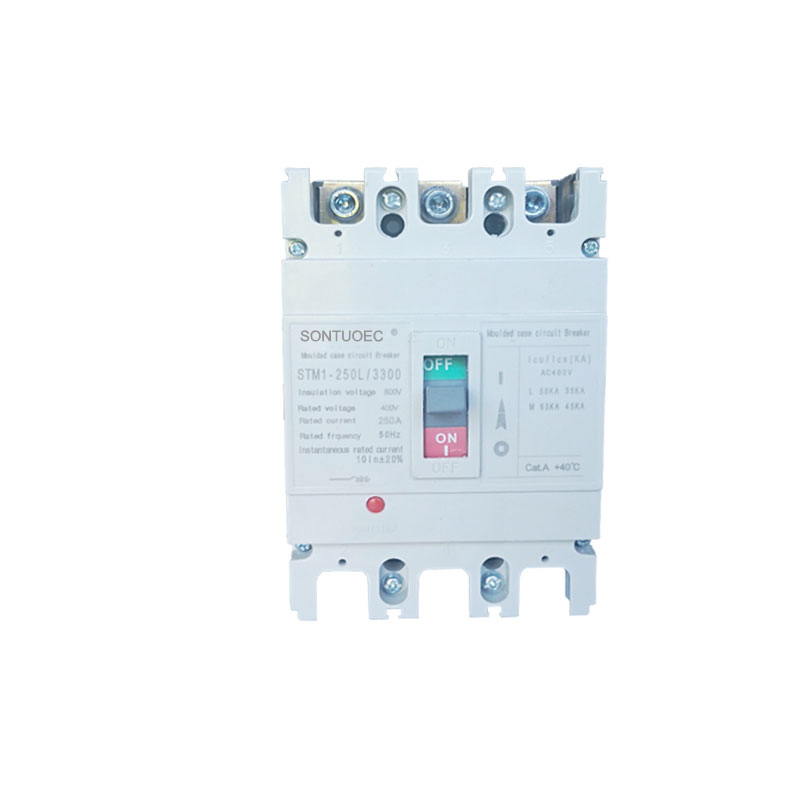

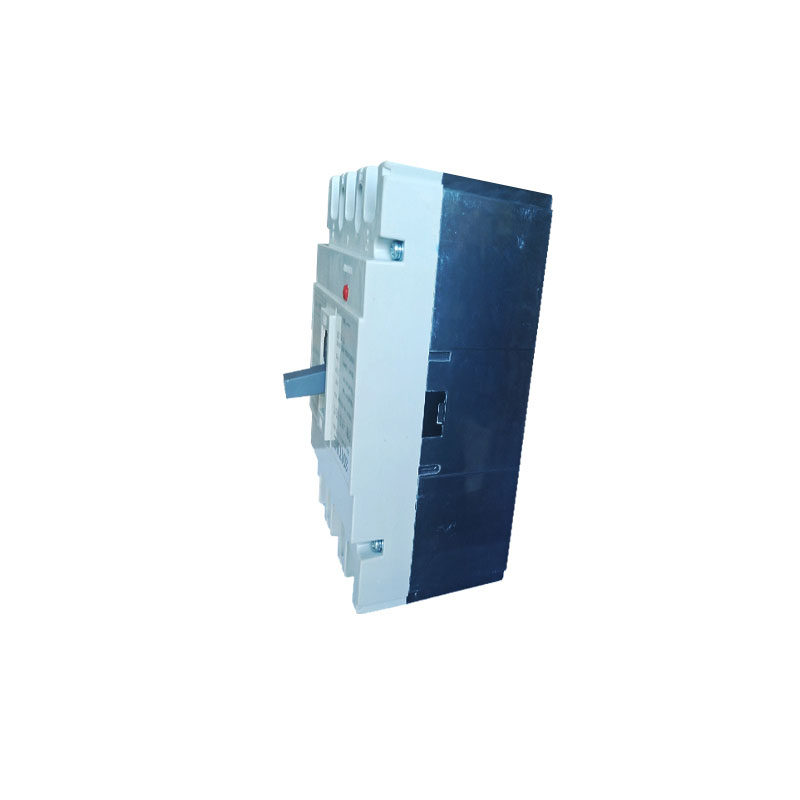

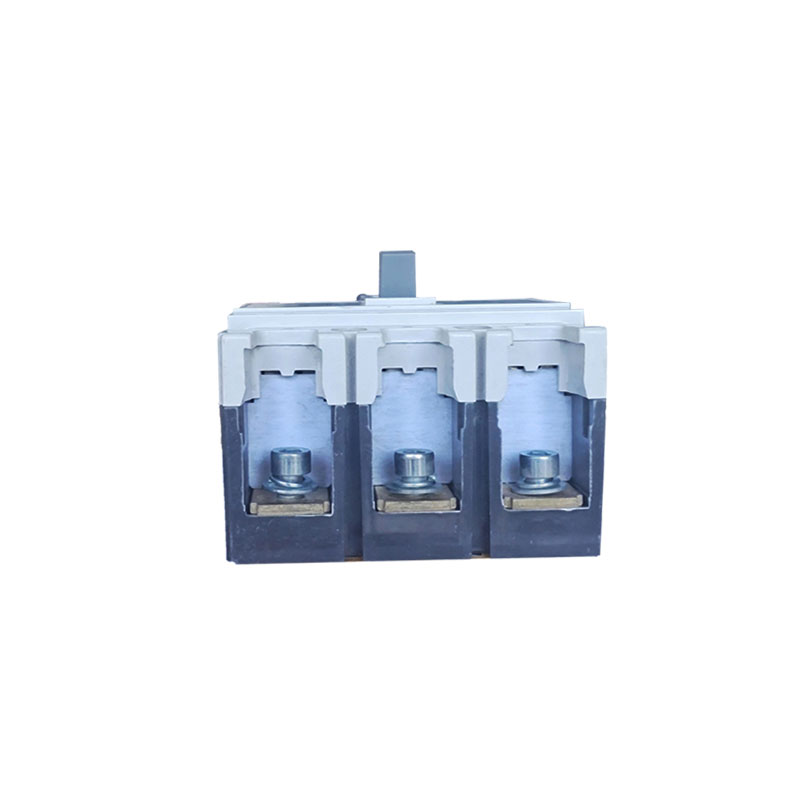

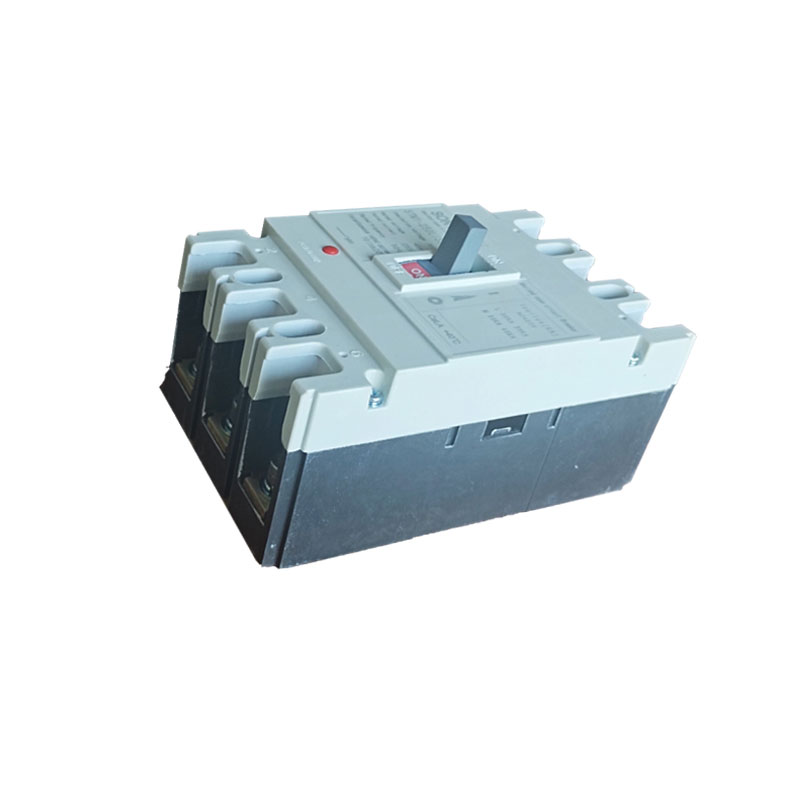

STM1 öntött tok megszakítók

STM1 öntött tok megszakítók, MCCB, a teljes név öntött tok -megszakító. Ez egy elektromos biztonsági eszköz túlterheléssel, rövidzárlatú és alulfeszültségvédelemmel, amelyet széles körben használnak az ipari, kereskedelmi és lakóépületek energiaelosztó rendszereiben. Az STM1 öntött tok-megszakítók egy fontos elektromos biztonsági eszköz, olyan funkciókkal, mint a túlterhelés, a rövidzárlat és az alulfeszültség védelme. A működési elv, a jellemzők, az alkalmazás forgatókönyvei, valamint a kiválasztási és telepítési módszerek megértésével jobban használhatja és karbantarthatja az STM1 öntött tok -megszakítókat az elektromos rendszerek biztonságos működésének biztosítása érdekében.

Modell:STM1-250

Kérdés küldése

termékleírás

Előírások

Beír	Keretáram (LNM)	Névleges áram (A)	Névleges munkaműfeszültség (v)	Névleges szigetelési feszültség	Besorolt korlátozó rövidzárlat-törés Abitity KA 400V	Névlegesen operáló rövidzárlat-megszakító képesség KA 400V	Vázlatméretek			Felszerelés méretek

							L	W 3P/4P	H	A	B	4-φD
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500 V -os	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 M					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500 V -os	35	35	150	92	68	30	129	Φ4.5
STM1-100m					50	50	150	92/122	86
STM1-100 H					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690v	35	35	165	107	86	35	126	Φ4.5
STM1-160m					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690v	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690v	42	35	257	150/198	105	44	194	Φ7
STM1-400m					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400 500,630	AC 400V	690v	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630 700,800	AC 400V	690v	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Az STM1 öntött tok megszakítók fő funkciói

Túlterhelésvédelem: Ha az áramkörben az áram meghaladja az STM1 öntött tok megszakítók névleges értékét, akkor az egy meghatározott időn belül automatikusan levágja az áramkört, hogy megakadályozzák az áramkört és a berendezéseket a túlmelegedésben, elkerülve ezzel a tűz és a sérüléseket.

Rövidzárlat védelme: Ha rövidzárlat fordul elő egy áramkörben, az STM1 öntött tok megszakítók gyorsan levágják az áramkört, hogy megakadályozzák a rövidzárlatot, hogy az áramkör és a berendezés súlyos károkat okozjon.

Az alulfeszültség védelme (néhány STM1 öntött tok -megszakítóknak van ez a funkció): Ha a tápegység feszültségét egy bizonyos szintre csökkentik, az STM1 öntött tok -megszakítók levágják az áramkört, hogy megakadályozzák a berendezések sérülését vagy hibásan történő működését az alacsony feszültség alatti működés miatt.

STM1 Molded Case Circuit Breakers

Az STM1 öntött tok -megszakítók működési elve

Az STM1 öntött tok -megszakítók belső termikus mágneses vagy elektronikus kioldó detektort tartalmaznak az áramkör áramának és feszültségének változásainak kimutatására. Ha az áram vagy a feszültség rendellenes, a csatár kiváltja az STM1 öntött tok -megszakítók kioldó mechanizmusát, ami azt okozza, hogy gyorsan levágja az áramkört.

( Ha az áram túl magas, a vezető felmelegszik, ami a termikus mágneses csatár belsejében lévő bimetál meghajlik, ezáltal kiváltva a kioldó mechanizmust.

2.Elektronikus csatár: Az elektronikus alkatrészeket használja az áram és a feszültség változásainak észlelésére, valamint a kioldó mechanizmus hatásának ellenőrzésére. Amikor rendellenességet észlelnek, az elektronikus csatár jelet küld a kioldó mechanizmusnak az áramkör levágására.

Az STM1 öntött tok -megszakítók jellemzői

Magas törésű kapacitás: Az STM1 öntött tok-megszakítók magas rövidzárlat-törési kapacitással rendelkeznek, amely gyorsan megszakíthatja az áramkört, amikor rövidzárlatúak, és megvédhetik az áramkör és a berendezés biztonságát.

Többszörös védelmi funkciók: Az alapvető túlterhelés és a rövidzárlat védelmi funkcióin kívül néhány STM1 öntött tok-megszakítóknak további funkciói vannak, például az alulfeszültségvédelem és a földhibakvédelem.

Könnyen telepíthető és karbantartható: Az STM1 öntött tok -megszakítók általában a modulizált kialakítást alkalmazzák, amelyet könnyen telepíthetnek és karbantarthatnak, és alkalmas különféle energiaelosztó rendszerekhez.

Nagy megbízhatóság: Az STM1 öntött tok -megszakítókat szigorúan tesztelték és tanúsították, hogy nagy megbízhatósággal és stabilitással rendelkezzenek az elektromos rendszerek biztonságos működésének biztosítása érdekében.

Az STM1 öntött tok megszakítók alkalmazási forgatókönyvei

Az STM1 öntött tok -megszakítókat széles körben használják az ipari, kereskedelmi és lakossági ágazatok energiaelosztó rendszereiben, mint az áramkör fő kapcsolóját vagy ágkapcsolóját. Általában elosztó dobozokba, elosztó szekrényekbe vagy vezérlőszekrényekbe vannak felszerelve, hogy megvédjék az áramköröket és a berendezéseket a rendellenes áramok és feszültségek által okozott károktól.
