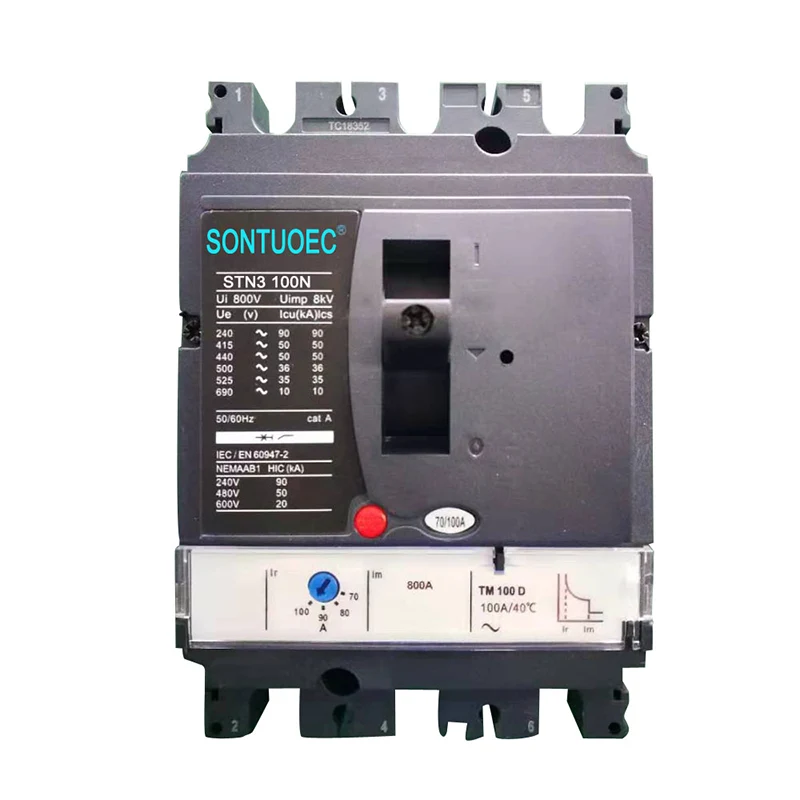

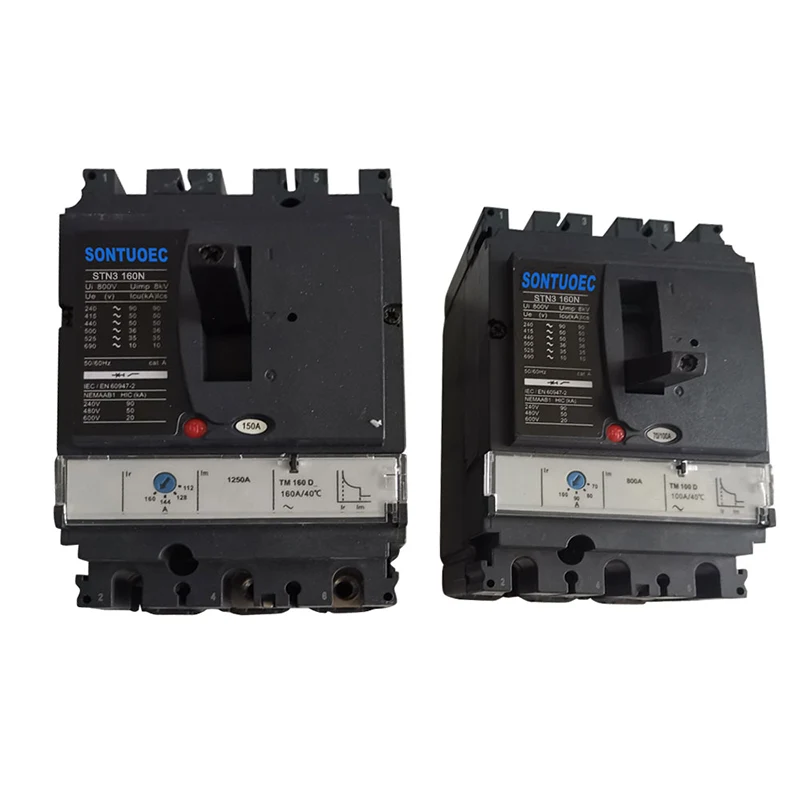

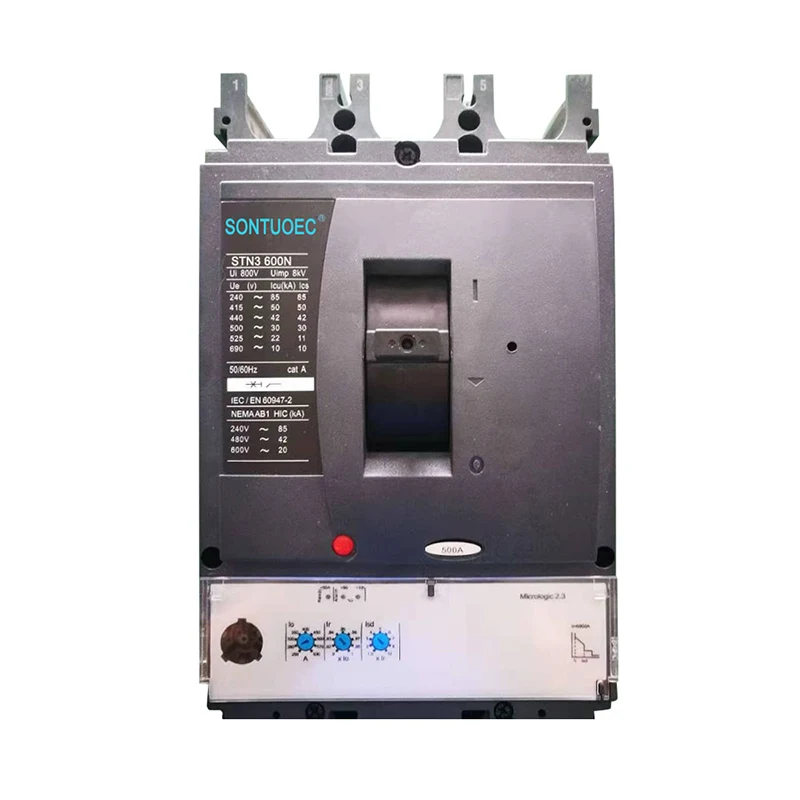

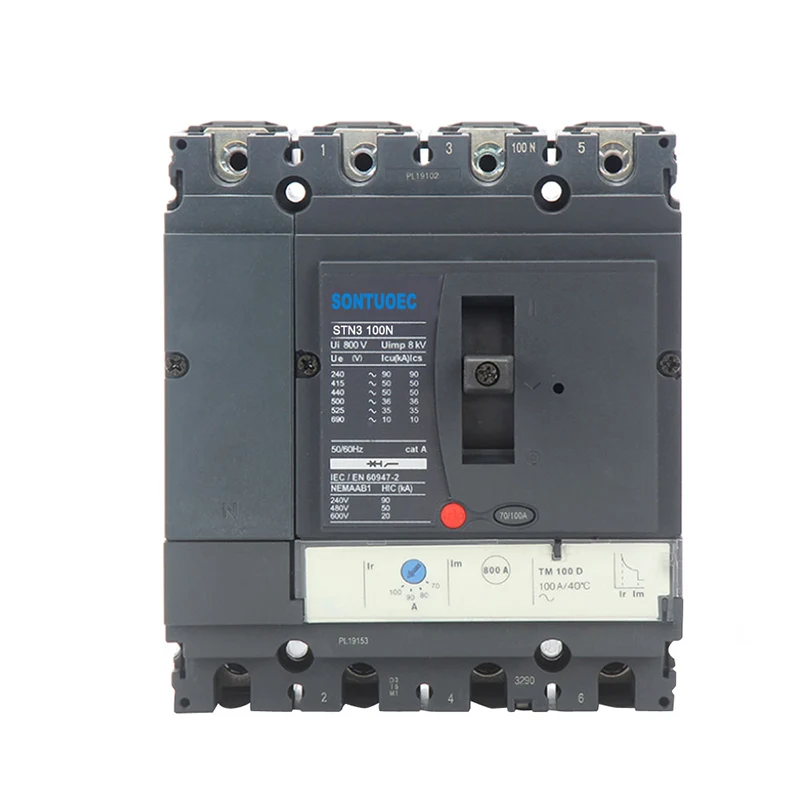

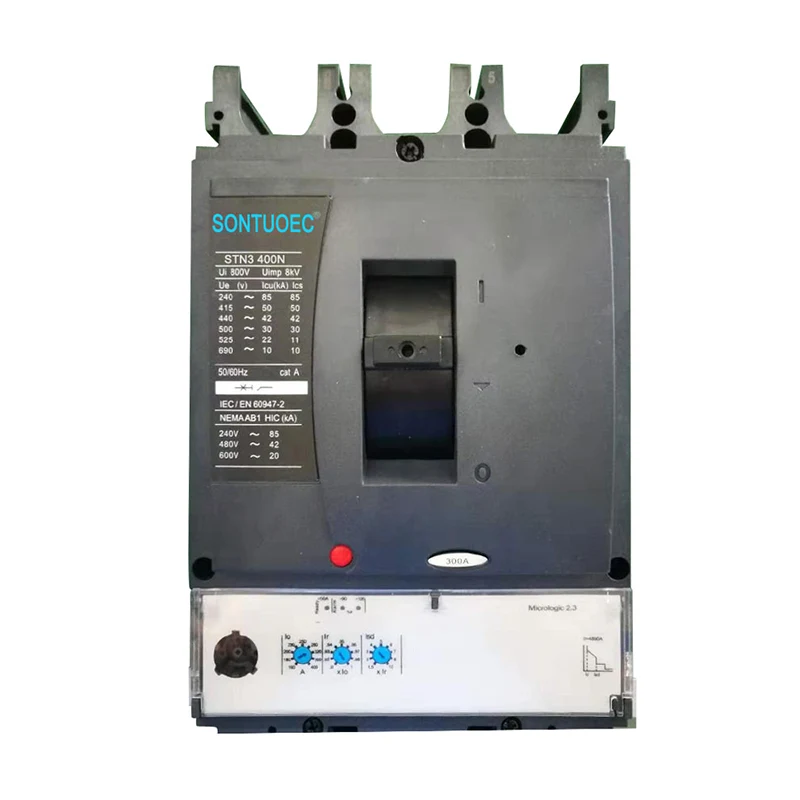

STN3 típusú öntött tok megszakító

Az STN3 típusú öntött tok -megszakító megbízható és fejlett megoldás az elektromos védelemhez különféle alkalmazásokban. Kompakt tervezési, átfogó védelmi tulajdonságai és kommunikációs képességei miatt ideális választás a modern elektromos rendszerek számára.

Modell:STN3

Kérdés küldése

termékleírás

Előírások	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Keretáram (A)	100				160				250				400				630
Oszlopok száma	3		4		3		4		3		4		3		4		3		4
Végső töréskapacitás (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (From)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Névleges szigetelési feszültség	AC800V
Névleges működő feszültség	AC690V
Névleges áram, termikus kioldás, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Névleges áram, elektronikus kioldás, mikrofon, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Kiegészítő, riasztás, hibás kiegészítők	Vagy/SD/SDE/SDX
Sönt és feszültségtekercs alatt	MX/MN
Mechanikai élet	50000				40000				20000				15000				15000
Elektromos élettartam	30000				20000				10000				6000				4000

Modellszám:	Stn3
STANDARD:	IEC 60947-2
Íves kilépő közeg	Levegő
Szerkezet	MCCB
Beír	Moulede tok megszakítója
Tanúsítvány	CE
Jóváhagyások	CE, ISO9001
Szállítási idő	20 napon belül
Meghatározás	63A-630A
Származás	Wenzhou zhanjiang
Termelési kapacitás	2000 darab/hét
Sebesség	Normál típusú megszakító
Telepítés	Rögzített
Oszlopok száma	3p 4p
Funkció	Hagyományos megszakító, Áramkör-megszakító meghibásodási védelme, Túláram elleni védelem
Ár	Gyári ár
Jótállási idő	12 hónap
Szállítási csomag	Belső doboz/karton
Védjegy	Esoueec, WZSCEC, Esutune, IMDEC
HS kód	8536200000

Kulcsfontosságú jellemzők

• Védelem és funkcionalitás: Ezek a megszakítók átfogó védelmet nyújtanak az elektromos rendszerek számára, ideértve a túlterhelést és a rövidzárlatot. Úgy tervezték, hogy az áramkört automatikusan leválasztják, amikor hiba következik be, megakadályozva a berendezések károsodását és a biztonságot.

• Héjáram és névleges áram: A héjáram (például 160N) a megszakító házának maximális kibővíthető megszakító kapacitását jelzi. A névleges áram (például 100a) a maximális normál működési áram, amelyben az áramkör nem haladhatja meg a túláram miatti kioldódást.

• Pole-konfigurációk: 3 pólusú (3P) és 4 pólusú (4P) konfigurációkban kapható, különféle elektromos rendszerekhez és alkalmazásokhoz.

• Elektronikus utazási egységek: A fejlett elektronikus utazási egységek pontos mérési és kommunikációs képességeket biztosítanak, lehetővé téve az elektromos paraméterek valós idejű megfigyelését és diagnosztikáját.

• Kompakt tervezés: Különösen a kompakt NSX sorozat ismert a kompakt kialakításáról, amely ötvözi az energiahatékonyságot, a mérési, a menedzsment és a kommunikációs eszközöket.

Alkalmazások

• Ipari felhasználás: Széles körben használják az ipari környezetben az elektromos energia elosztására és védelmére a különféle berendezések és gépek számára.

• Energia és infrastruktúra: Alkalmazások az energiaelosztó hálózatokban és az infrastrukturális projektekben.

• Kereskedelmi és lakosság: Kereskedelmi épületekben és lakóházakban is használják a fő és a másodlagos elosztó rendszerek számára.

A kompakt NSX sorozat kiegészítő jellemzői

• Fokozott védelem: Az olyan funkciók, mint a kettős forgási kapcsolatok és az energiakibocsátás, biztosítják a megbízható védelmet a hibák ellen.

• Szelektív koordináció: A jobb szelektivitás elősegíti a nem érintett áramkörök áramellátásának folyamatosságát a hibák során.

• Kommunikációs képességek: A MODBUS kommunikációs modul és a BSCM (megszakító állapotvezérlő modul) lehetővé teszi az adatátvitelt a megszakító és a felügyeleti rendszer között.

• Megjelenítés és megfigyelés: A "kész" LED és egyéb mutatók valós idejű állapotinformációkat szolgáltatnak, míg az FDM121 szekrény ajtó kijelzője különféle mért paramétereket mutathat be.

• Karbantartás és konfiguráció: A karbantartási mutatók az érintkezők, a terhelési profilok és a működési számok kopását mutatják, elősegítve a prediktív karbantartást.

Telepítés és karbantartás

• Telepítés: Kövesse a gyártó utasításait a megfelelő telepítéshez, biztosítva a minimális engedélyeket és a megfelelő rögzítő hardver használatát.

• Karbantartás: A megszakítók rendszeres ellenőrzése és tesztelése ajánlott annak biztosítása érdekében, hogy azok helyes működjenek, és folyamatos védelmet biztosítsanak.

STN3 Type Moulded Case Circuit Breaker
