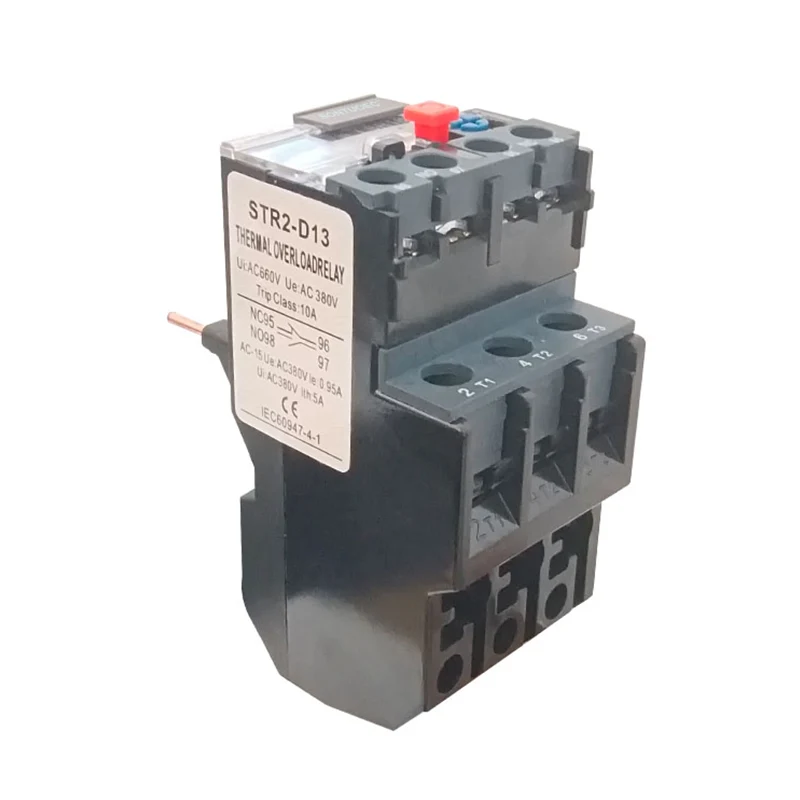

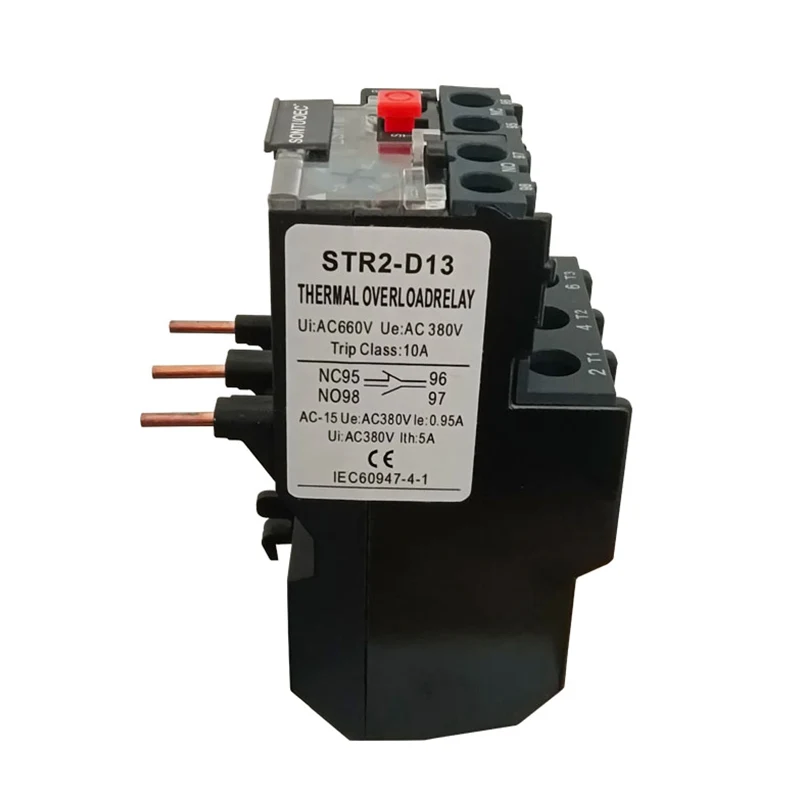

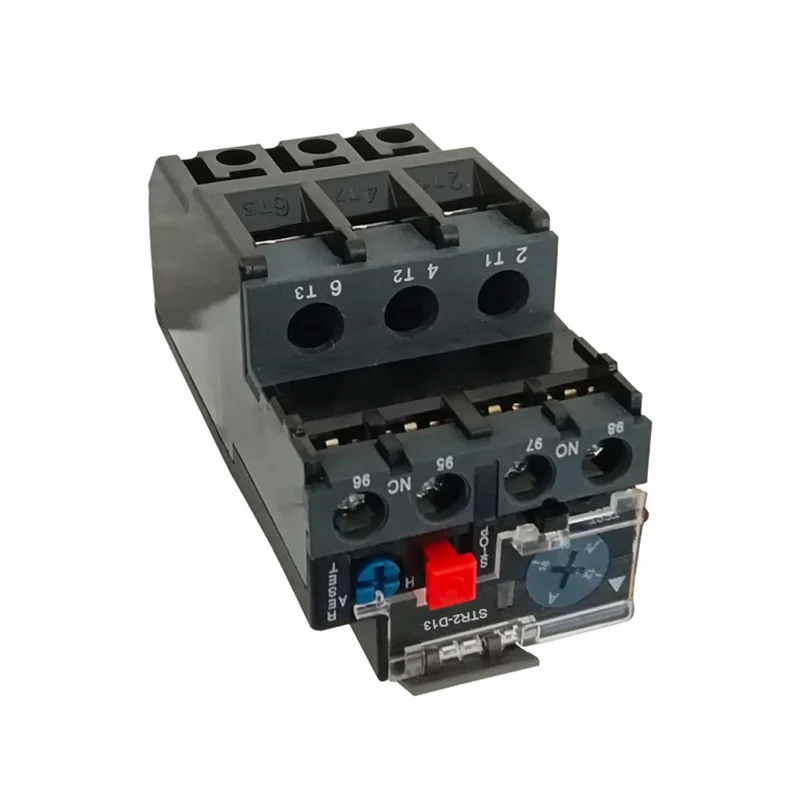

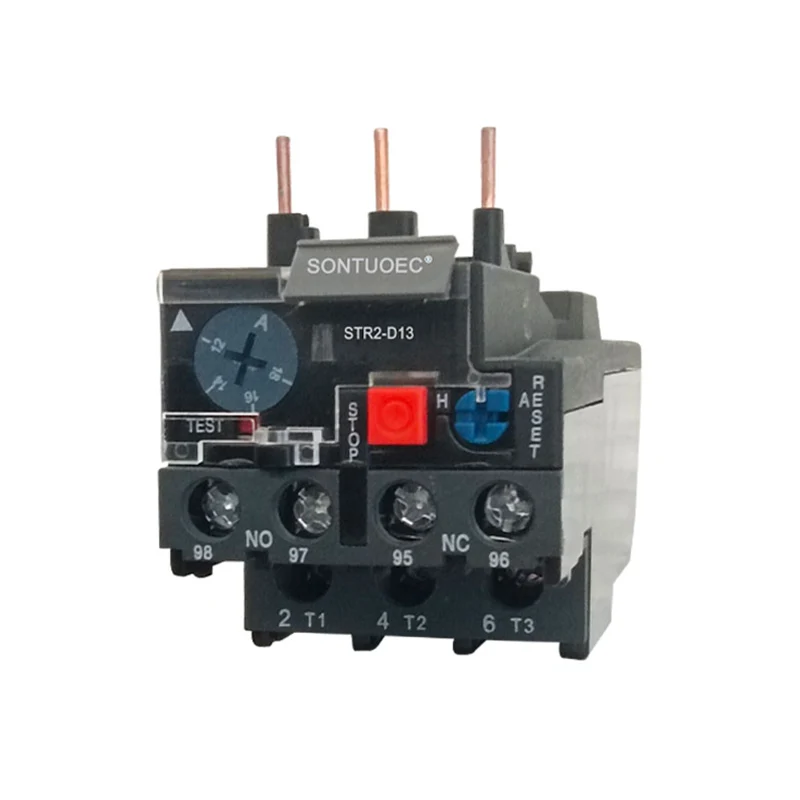

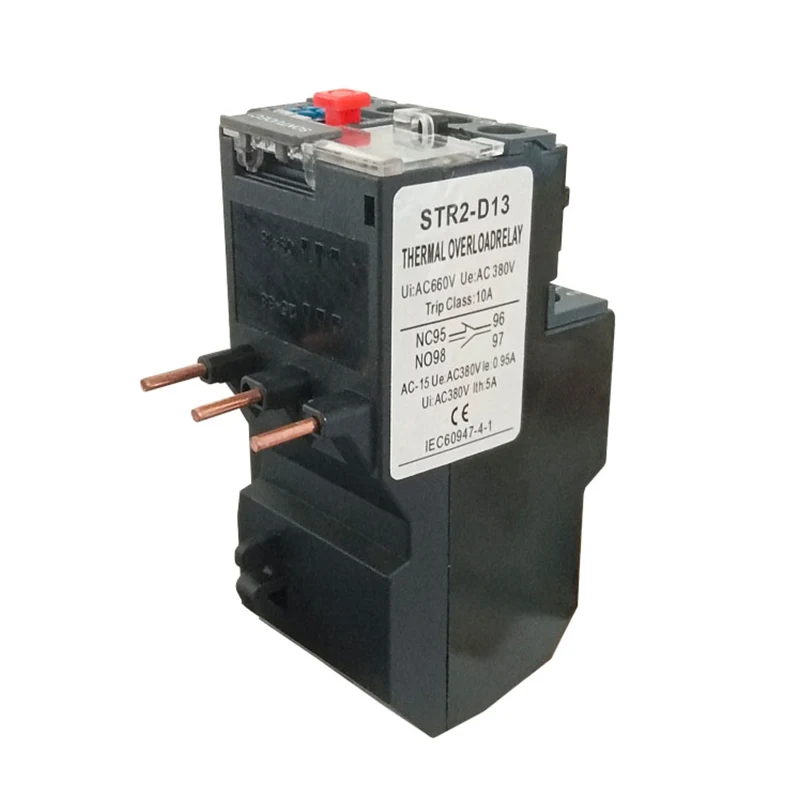

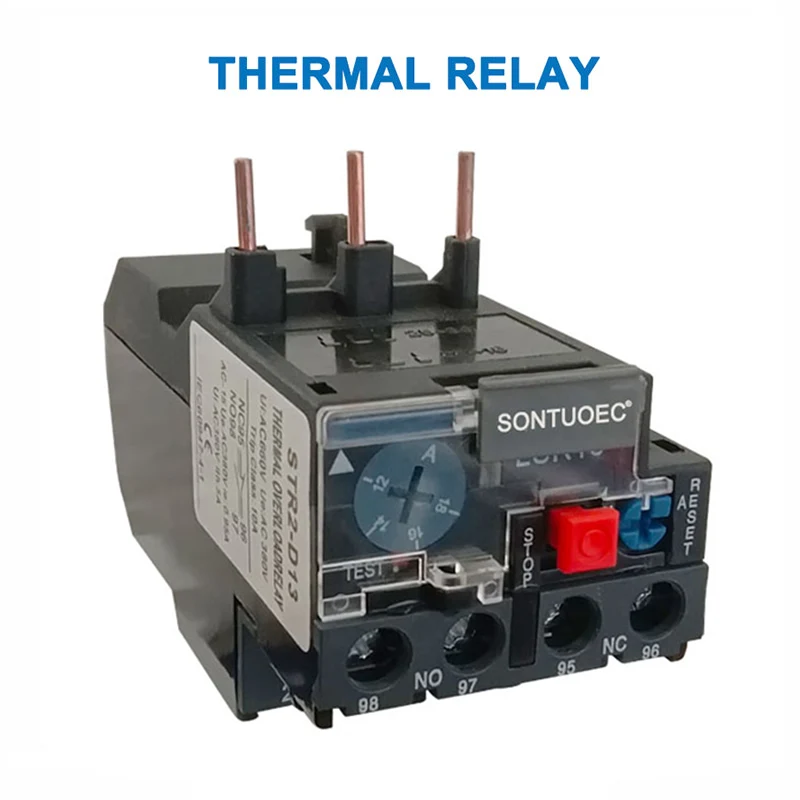

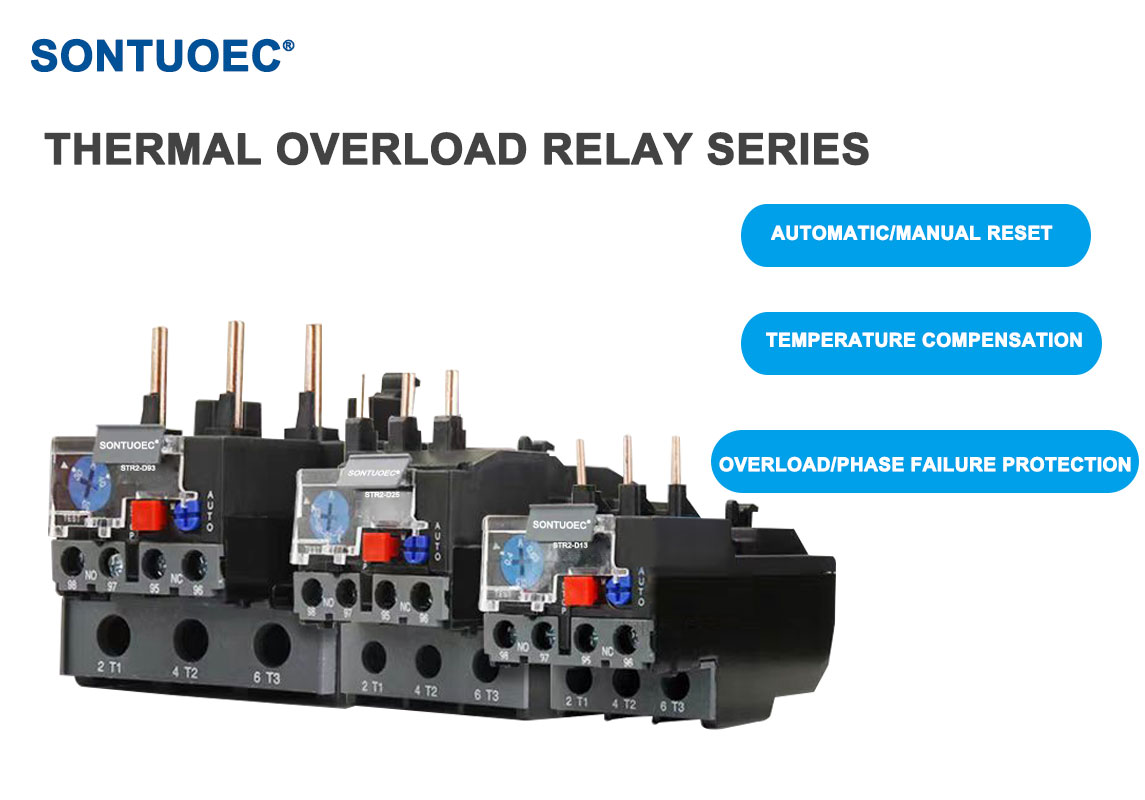

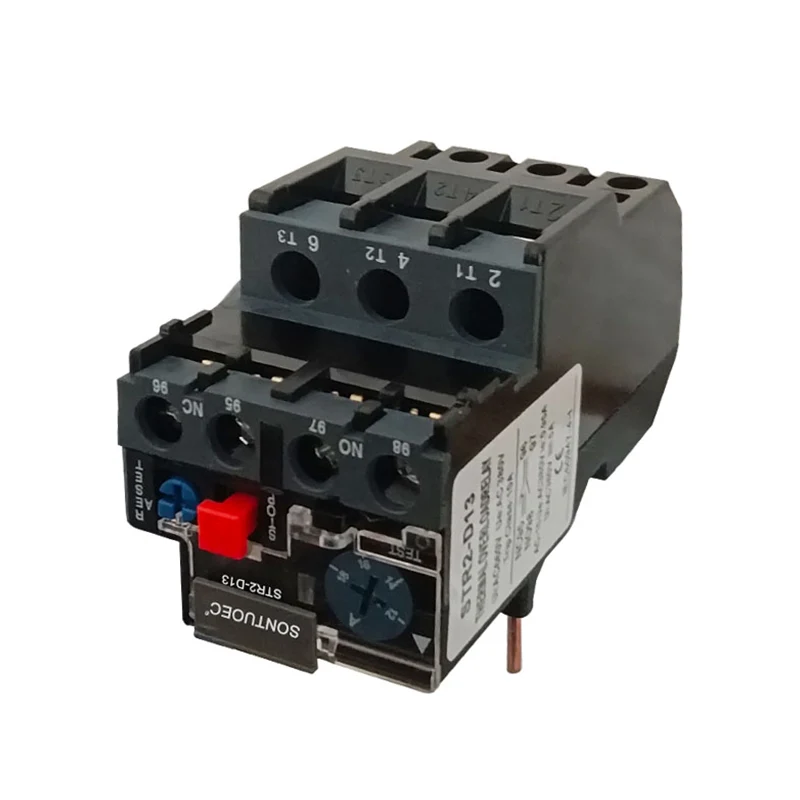

STR2-D13 termikus relé

Műszaki adatok:

Fő technikai paraméterek

Összetétel és felépítés

Az STR2-D13 termikus relé elsősorban fűtőelemből, bimetálból, érintkezőkből és egy sor átviteli és beállítási mechanizmusból áll. Közülük a fűtési elem egy kis ellenállási értékű ellenállási huzal, amelyet sorban csatlakoztatnak a védett motor fő áramkörében; A bimetális lap kétféle fémlemezből készül, amelyek különböző hőtágulási együtthatókkal vannak gördítve és összehúzva, és amikor az elektromos áram áthalad a fűtőelemen, a bimetális lap meghajlik a hő miatt.

Műszaki paraméterek

Az STR2-D13 termikus relé fő műszaki paraméterei között szerepel a névleges feszültség, a névleges áram, a névleges frekvencia és a helyesbítési áram tartomány. Közülük a névleges feszültség a legnagyobb feszültségértékre utal, amelyet az STR2-D13 termikus relé normálisan működhet, általában 220 V, 380 V, 600 V stb.; A névleges áram az áramra utal az STR2-D13 termikus relén keresztül; A névleges frekvenciát általában a 45-62Hz-nek megfelelően tervezték; A besorolt ​​áram tartománya leírja az STR2-D13 termikus relé működési idejét és az áram négyzetét fordítva arányos, egy bizonyos áram mellett.

Működési jellemzők

Az STR2-D13 termikus relé működési jellemzői elsősorban a belső bimetális és fűtési elemétől függnek. Amikor a motor túlterhel, a tekercsben az áram növekszik, és az áram az STR2-D13 termikus relé elemen keresztül is növekszik, ami a bimetalis magasabb hőmérsékletre emelkedik, és nagyobb mértékben meghajlik, ezáltal a csatlakozó rudat akcióba tolja és leválasztja a vezérlőáramkört. Miután az STR2-D13 termikus relé működtetett, a bimetál hűsítést igényel, mielőtt visszaállítható.

Szerep és alkalmazás

Az STR2-D13 termikus relét elsősorban az elektromos motorok, például a túlterhelések, a fázisszünetek és a kiegyensúlyozott háromfázisú tápegységek elleni védelmére használják. A motoros áramkörökben az STR2-D13 termikus relék a leghatékonyabbak, ha rövidzárlatú megszakítókkal együtt használják. Ezenkívül az STR2-D13 termikus relék felhasználhatók más elektromos berendezések vagy elektromos áramkörök túlterhelés védelmére is.

A kiválasztáshoz és a használathoz szükséges óvintézkedések

Az STR2-D13 termikus relék kiválasztásakor átfogó megfontolást kell végezni a motor névleges áramának, a munkakörnyezetnek, a kiindulási áramnak, a terhelés jellegének és más tényezőknek a alapján.

Használat során az STR2-D13 termikus relé működési állapotát rendszeresen ellenőrizni kell annak érdekében, hogy normál működését és biztonságát hibás legyen.
