STR2-D33 termikus túlterhelés relé

Az STR2-D33 termikus túlterhelés-relék az elektromos áram hőkamének elvének alapelvén dolgoznak. A motor túlterhelése esetén az áram növekedése növekszik, ami a fűtőelemet a termikus túlterhelés relé belsejében felmelegszik. Ezt a hőt a bimetálba helyezik, amely két fémből készül, különböző hőtágulási együtthatókkal, így melegítéskor meghajlik. Amikor a hajlítás elér egy bizonyos pontot, akkor egy mechanikus eszközt, általában egy érintkezőt vált ki, amely leválasztja a motor tápegységét, ezáltal megvédve azt a sérülésektől.

Kérdés küldése

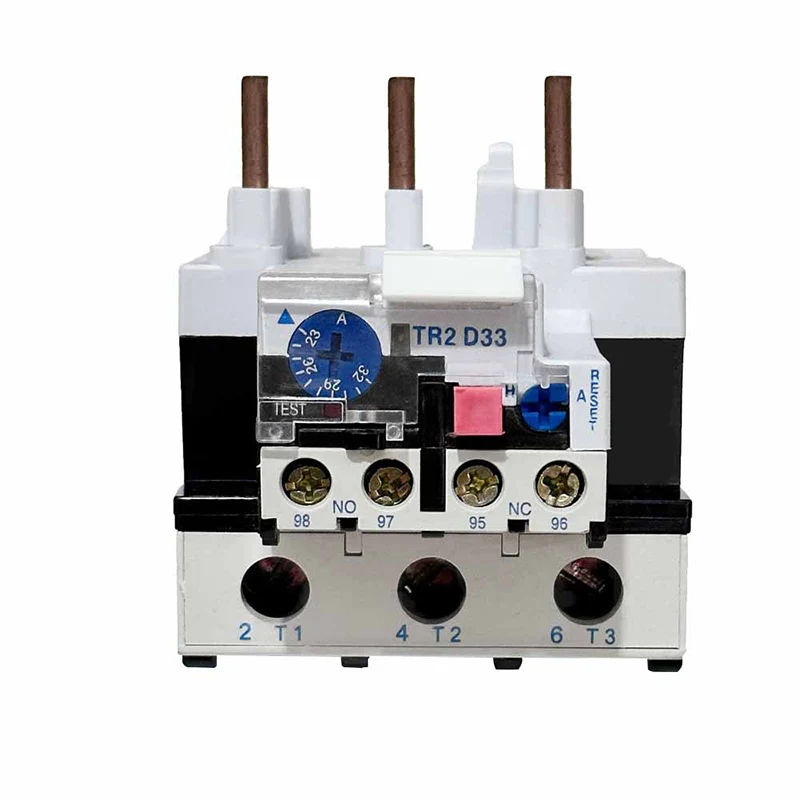

termékleírás

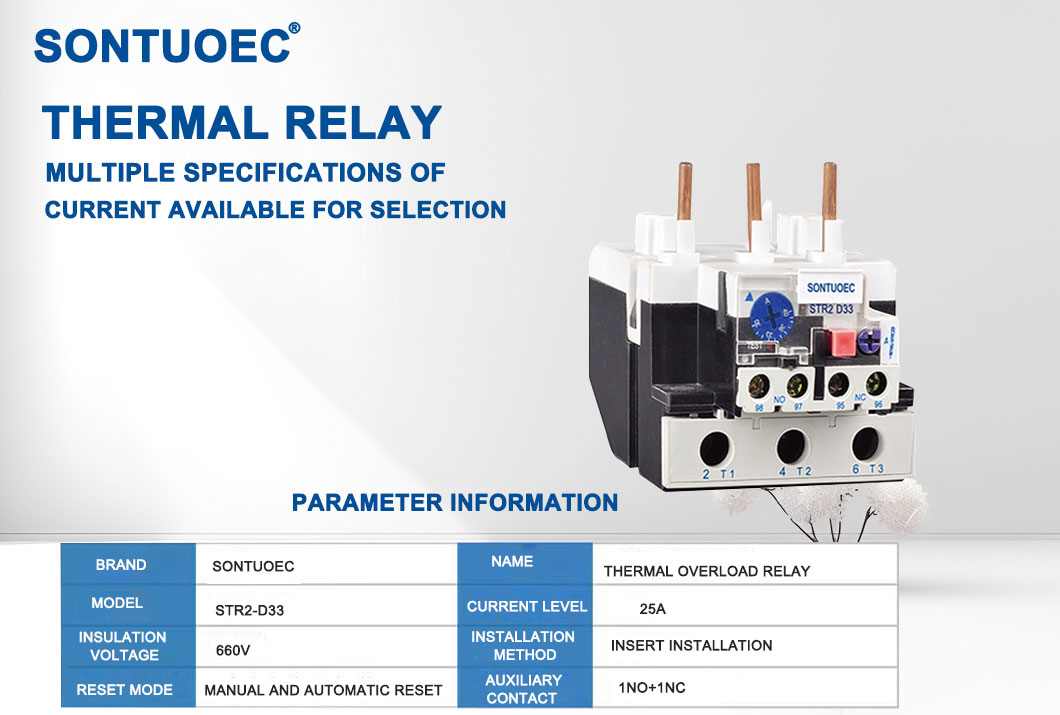

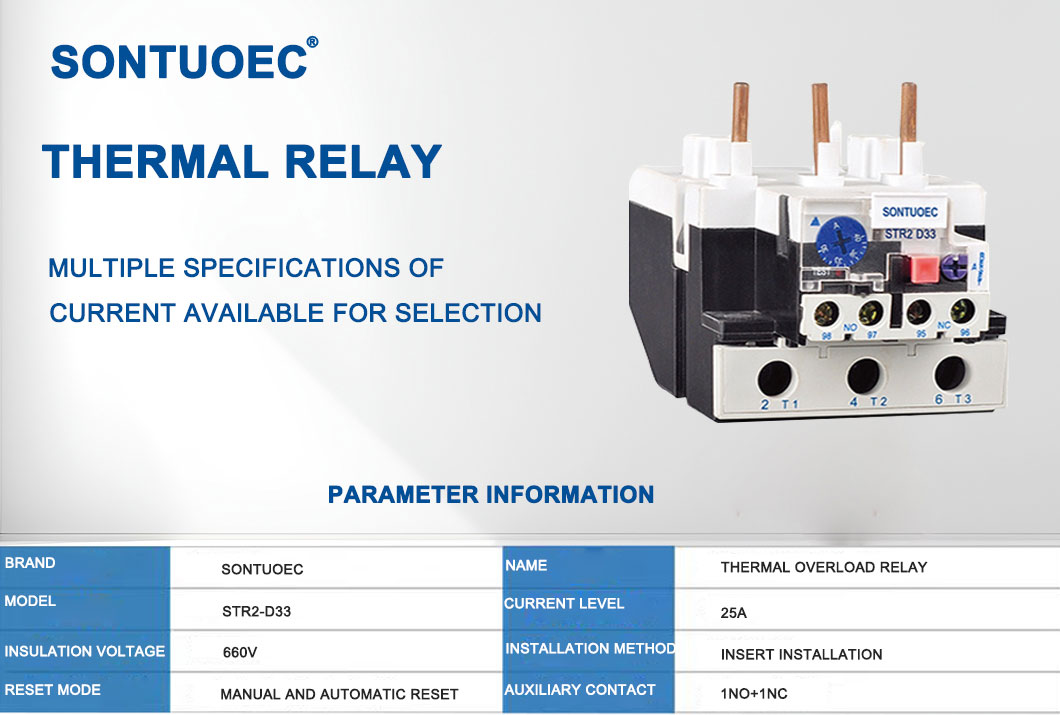

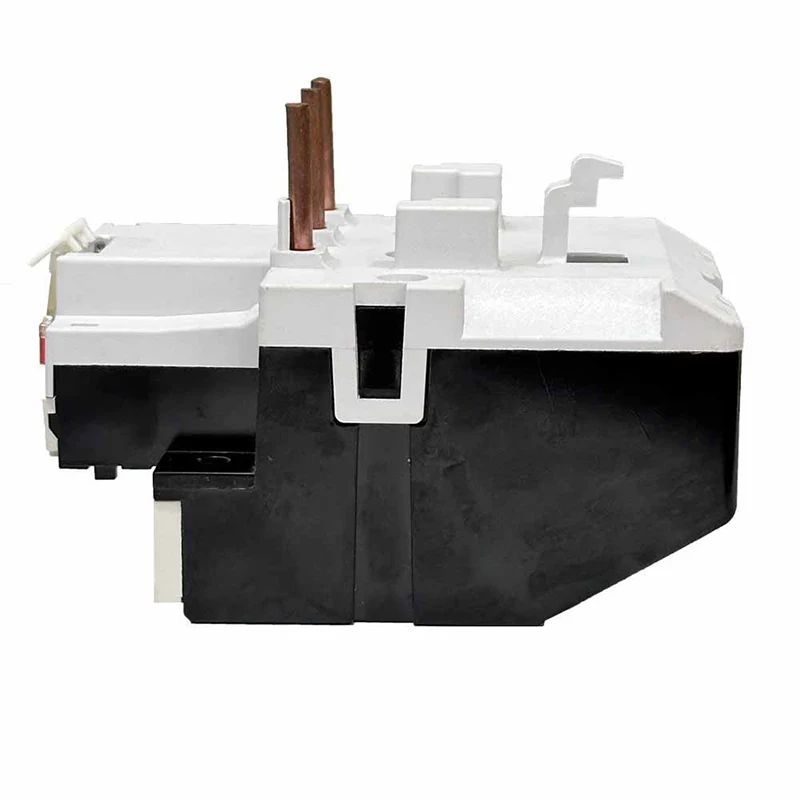

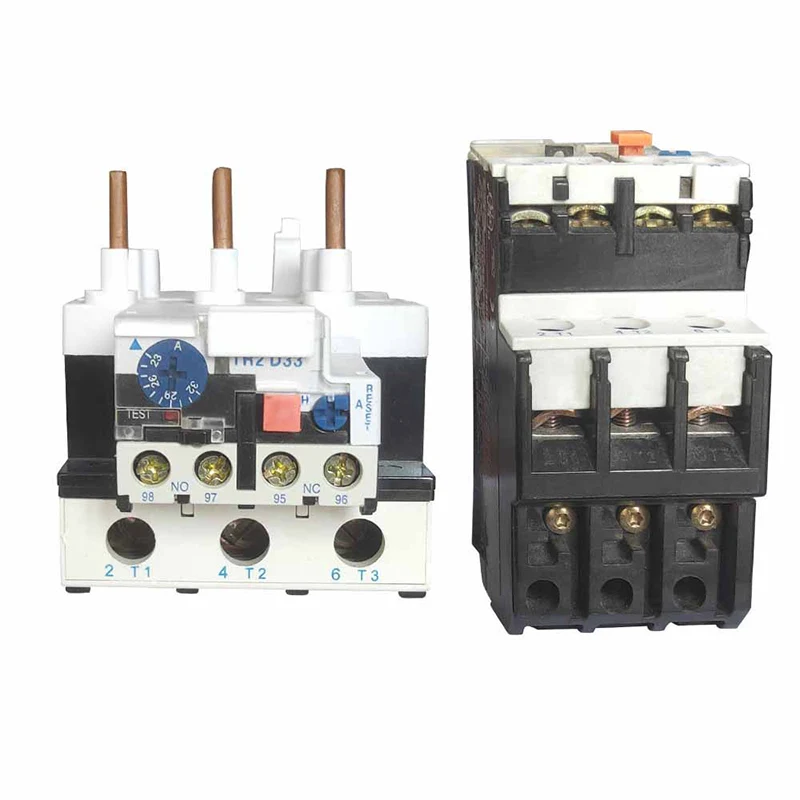

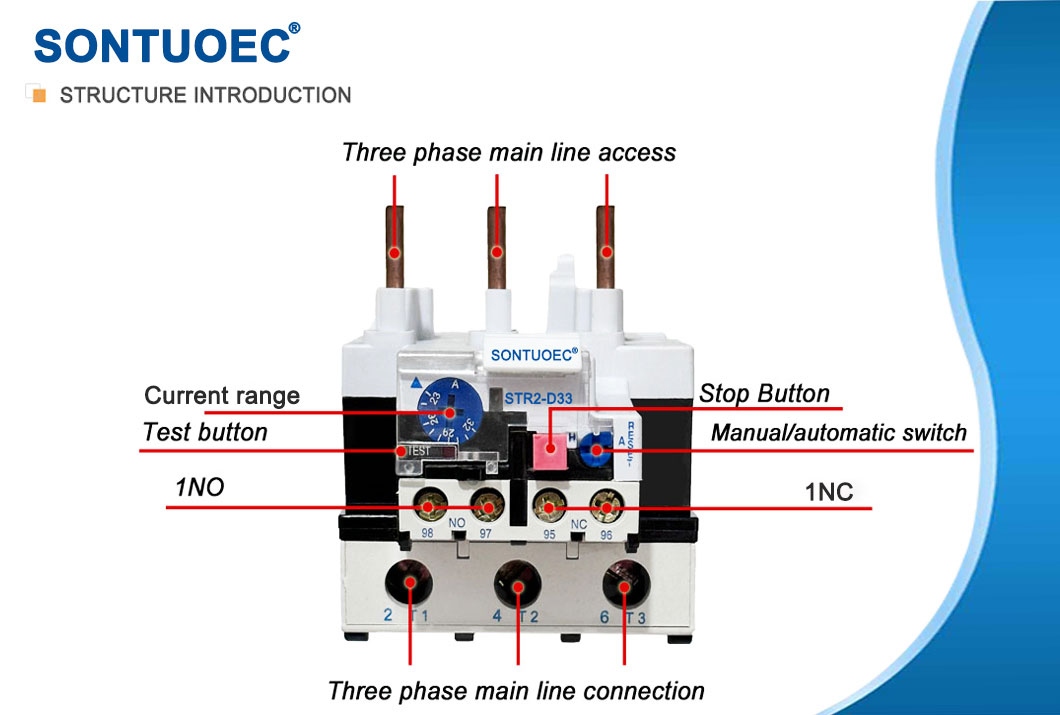

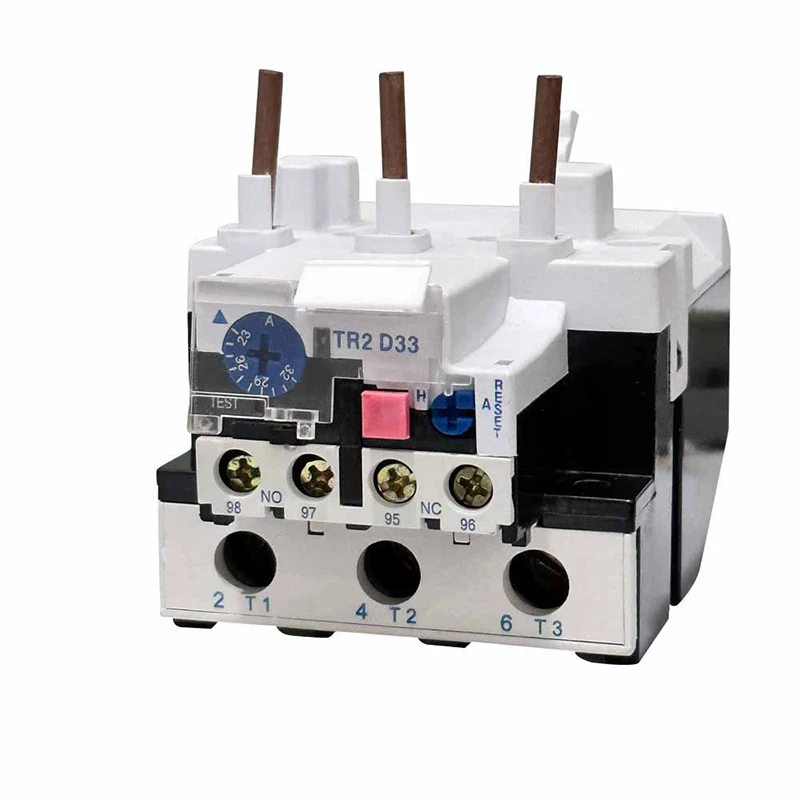

Műszaki adatok:

Termék Név	Termikus túlterhelés relé
Modell	ST2-D33
Anyag	Műanyag, elektronikus alkatrészek
Termikus Érintkezés	1NO+1NC

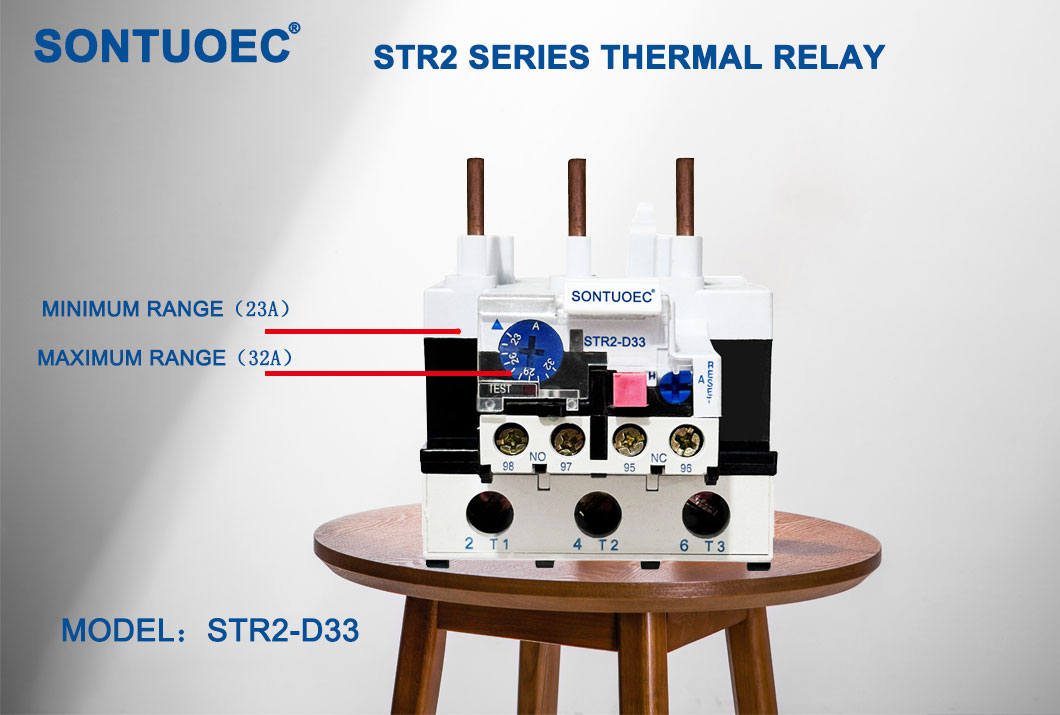

Termikus Váltóáram	23A-93A	Pls vegye figyelembe az áramot hatótávolság
Str2-93	Állítható áramtartomány (a) beállítási tartomány	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Frekvencia	660 V
Kioldó osztály	50/60Hz
Szín	Ahogy a kép látható

Fő technikai paraméterek

Modell	Névleges áram	NEM.	Beállítási tartomány (A)	Contactor számára
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Fő funkciók

Túlterhelésvédelem: Ha a motor terhelése meghaladja a névleges értékét, a termikus túlterhelési relé levágja a tápegységet, hogy megakadályozza a motor túlmelegedését és károsodását.

Túlmelegedés védelme: Ha a motor valamilyen okból túlmelegszik (például magas környezeti hőmérséklet vagy gyenge hőeloszlás), akkor a termikus túlterhelés relé szintén levágja a tápegységet.

Időponti funkció: Számos termikus túlterhelés -reléknek van egy jelző funkciója, amely jelzi vagy megváltoztatja az állapotot, amikor a motor túlterhelt vagy túlmeleged, hogy az operátor időben megtalálja és meghozza az intézkedéseket.

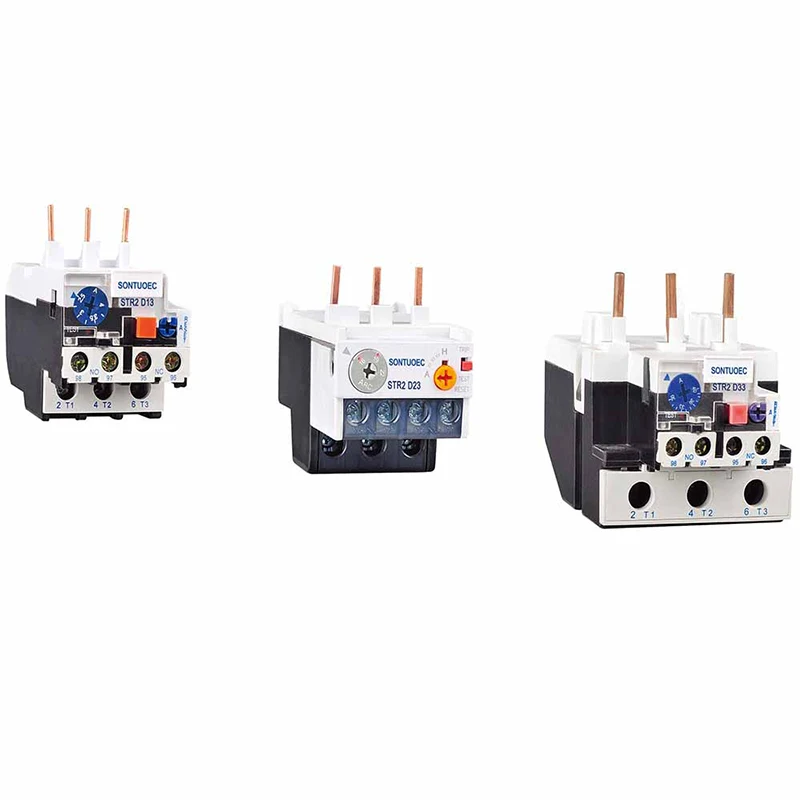

Auto relé STR2-D Hő túlterhelés-relé sorozata 50/60 Hz áramkörben használható, névleges szigetelési feszültség 660 V, névleges áram, 0,1-93a.

Alkalmazási forgatókönyvek

A termikus túlterhelési reléket széles körben használják különféle ipari és kereskedelmi környezetben, különösen olyan berendezésekben, amelyekhez elektromos motoros meghajtókat igényelnek. Például szivattyúkban, kompresszorokban, ventilátorokban, szállítószalagokban és számos más mechanikus berendezésben használják, hogy az ilyen berendezéseket biztonságosan le lehessen állítani túlterhelés vagy túlmelegedés esetén.

Kiválasztás és telepítés

A termikus túlterhelési relé kiválasztásakor figyelembe kell venni azokat a tényezőket, mint a motor teljesítményének, működési környezetének és terhelési jellemzőinek. Azt is biztosítani kell, hogy a termikus túlterhelés relé névleges árama megegyezzen a motor névleges áramával, és megfelelő túlterhelés és túlmelegedés védelmi jellemzőivel rendelkezik.

A termikus túlterhelési relé telepítésekor be kell tartania a gyártó irányelveit, és ellenőriznie kell, hogy megfelelően csatlakozik -e a motor teljesítményéhez és vezérlő áramköréhez. Ezenkívül a hőkezelő túlterhelés -reléket rendszeresen kell ellenőrizni és karbantartani a megfelelő működési és hosszú élettartam biztosítása érdekében.
